K1232Upínací čepy z oceli |
zpět |
|
|
PopisMateriál:Upínací čep z oceli.
Upínací šroub ze zušlechtěné oceli.
Upínací kroužek z mosazi.Provedení: Upínací čep kalený a brynýrovaný.
Upínací šroub brynýrovaný.
Upínací kroužek bez povrchové úpravy.Upozornění:Upínací čepy lze pomocí vložek do drážek připevnit přímo na strojní stůl. Zásluhou úzkých tolerančních tříd (js6) na výšku je zaručeno paralelní upnutí ke stolu.

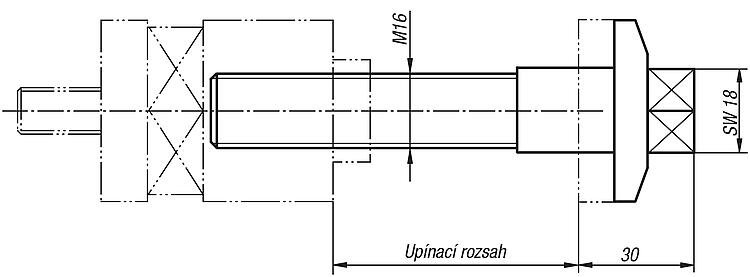

Upínací rozsah činí 8 – 40 mm. Dodatečně lze dodat upínací šrouby pro rozsahy upnutí 40 – 67 a 65 – 87 mm.
Vložená podložka zabraňuje poškození strojního stolu a posun při utahování. Upínací kroužek z mosazi zabraňuje vytváření otisků na obrobku. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

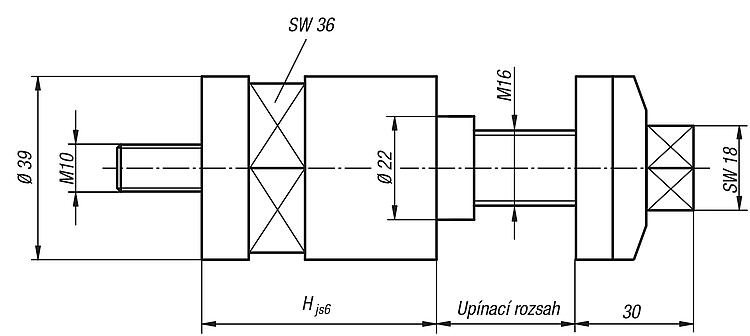

Výkresy (celkový přehled) |
|
