K0822Opěrná tělesa excentrická |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Speciální automatová ocel.Provedení: Zušlechtěno a brynýrováno.
Dosedací plochy, broušené.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

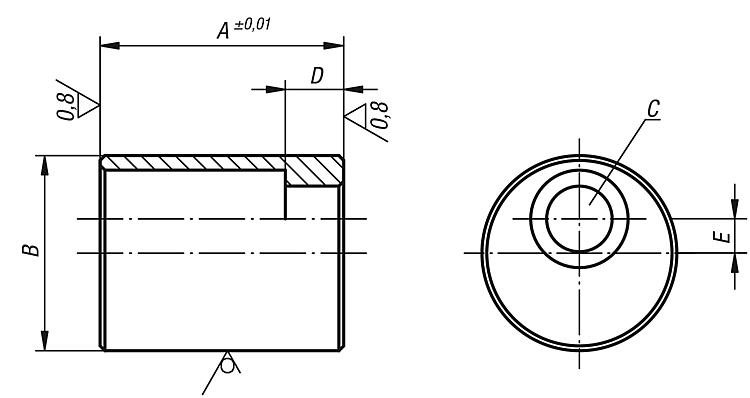

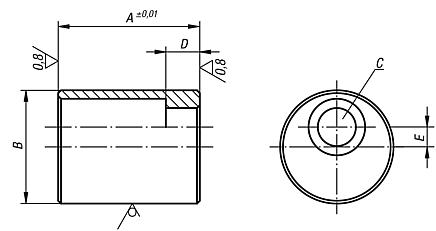

| Objednací číslo | A | B | C
Průchozí otvor pro šroub
s válcovou hlavou DIN 912 | D | E | CAD | Přís. | Cena | Objednat |
|---|
| K0822.08016 | 16 | 25 | M8 | 7 | 3,5 |  | | 0,00 € | | | K0822.08020 | 20 | 25 | M8 | 7 | 3,5 | | | 0,00 € | | | K0822.08025 | 25 | 25 | M8 | 7 | 3,5 | | | 0,00 € | | | K0822.08032 | 32 | 25 | M8 | 7 | 3,5 | | | 0,00 € | | | K0822.08040 | 40 | 25 | M8 | 7 | 3,5 | | | 0,00 € | | | K0822.08050 | 50 | 25 | M8 | 7 | 3,5 | | | 0,00 € | | | K0822.10020 | 20 | 32 | M10 | 9 | 5 | | | 0,00 € | | | K0822.10025 | 25 | 32 | M10 | 9 | 5 | | | 0,00 € | | | K0822.10032 | 32 | 32 | M10 | 9 | 5 | | | 0,00 € | | | K0822.10040 | 40 | 32 | M10 | 9 | 5 | | | 0,00 € | | | K0822.10050 | 50 | 32 | M10 | 9 | 5 | | | 0,00 € | | | K0822.10063 | 63 | 32 | M10 | 9 | 5 | | | 0,00 € | | | K0822.12020 | 20 | 40 | M12 | 7 | 7 | | | 0,00 € | | | K0822.12025 | 25 | 40 | M12 | 12 | 7 | | | 0,00 € | | | K0822.12032 | 32 | 40 | M12 | 12 | 7 | | | 0,00 € | | | K0822.12040 | 40 | 40 | M12 | 12 | 7 | | | 0,00 € | | | K0822.12050 | 50 | 40 | M12 | 12 | 7 | | | 0,00 € | | | K0822.12063 | 63 | 40 | M12 | 12 | 7 | | | 0,00 € | | | K0822.12080 | 80 | 40 | M12 | 22 | 7 | | | 0,00 € | | | K0822.12100 | 100 | 40 | M12 | 22 | 7 | | | 0,00 € | | | K0822.12125 | 125 | 40 | M12 | 22 | 7 | | | 0,00 € | | | K0822.16025 | 25 | 50 | M16 | 8 | 10 | | | 0,00 € | | | K0822.16032 | 32 | 50 | M16 | 15 | 10 | | | 0,00 € | | | K0822.16040 | 40 | 50 | M16 | 15 | 10 | | | 0,00 € | | | K0822.16050 | 50 | 50 | M16 | 15 | 10 | | | 0,00 € | | | K0822.16063 | 63 | 50 | M16 | 15 | 10 | | | 0,00 € | | | K0822.16080 | 80 | 50 | M16 | 35 | 10 | | | 0,00 € | | | K0822.16100 | 100 | 50 | M16 | 35 | 10 | | | 0,00 € | | | K0822.16125 | 125 | 50 | M16 | 35 | 10 | | | 0,00 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
