K0388Opěrné kameny přestavitelné |
zpět |
|
|
PopisMateriál:Nástrojová ocel tvrzená, resp. tvrdokov.Provedení: Brynýrováno.Upozornění:Dutý čep s vnějším závitem přestavitelných opěrných kamenů se přesně přizpůsobí upínanému tvaru.

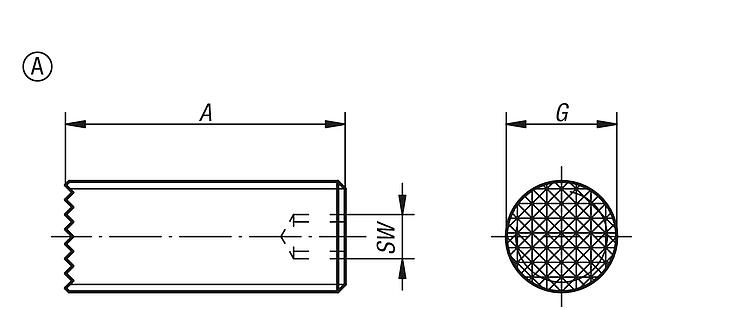

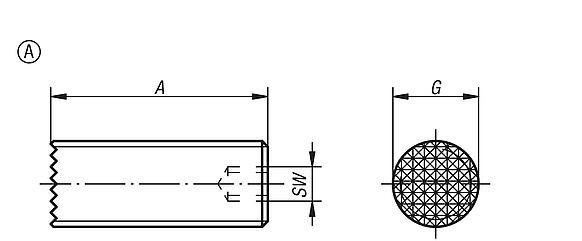

Rýhování je naletováno z tvrdokovu.Odkaz na výkres:Provedení A: nástrojová ocel

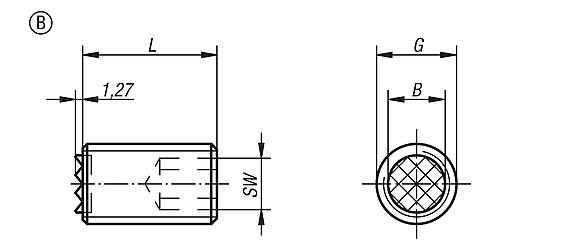

Provedení B: rýhovaná opěrná plocha z tvrdokovu

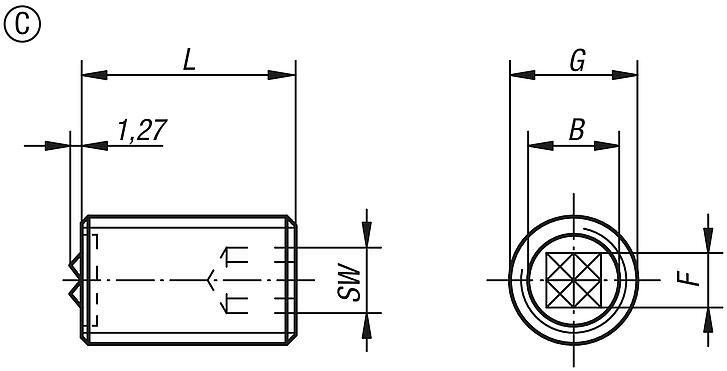

Provedení C: 4-bodové rýhovaná opěrná plocha z tvrdokovu StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

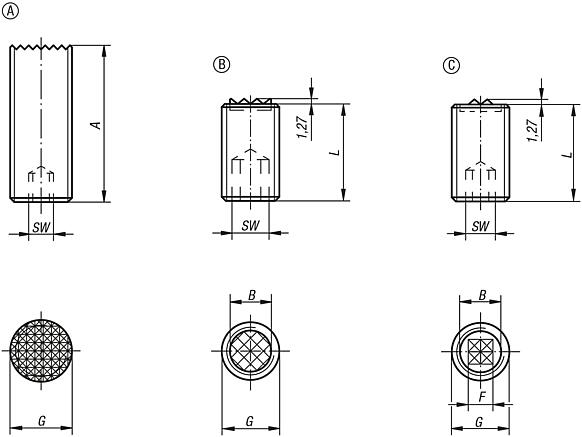

Výkresy (celkový přehled) |
|
| Objednací číslo | Provedení
| L | B | G | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0388.2510 | B | 25 | 6,4 | M10 | 5 |  | | 0,00 € | | | K0388.5010 | B | 50 | 6,4 | M10 | 5 | | | 0,00 € | | | K0388.2512 | B | 25 | 7,9 | M12 | 6 | | | 0,00 € | | | K0388.5012 | B | 50 | 7,9 | M12 | 6 | | | 0,00 € | | | K0388.2516 | B | 25 | 11,2 | M16 | 8 | | | 0,00 € | | | K0388.5016 | B | 50 | 11,2 | M16 | 8 | | | 0,00 € | | | K0388.2520 | B | 25 | 12,7 | M20 | 10 | | | 0,00 € | | | K0388.5020 | B | 50 | 12,7 | M20 | 10 | | | 0,00 € | |
|
| Objednací číslo | Provedení
| L | B | G | F | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0388.25124 | C | 25 | 7,9 | M12 | 6,5 | 6 | | | 0,00 € | | | K0388.50124 | C | 50 | 7,9 | M12 | 6,5 | 6 | | | 0,00 € | | | K0388.25164 | C | 25 | 11,2 | M16 | 8 | 8 | | | 0,00 € | | | K0388.50164 | C | 50 | 11,2 | M16 | 8 | 8 | | | 0,00 € | | | K0388.25204 | C | 25 | 12,7 | M20 | 8 | 10 | | | 0,00 € | | | K0388.50204 | C | 50 | 12,7 | M20 | 8 | 10 | | | 0,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
