Třmenové úchyty z plastu, montáž ze strany obsluhy

zpět

Produkty
- Ovládací prvky | normované díly
  - Třmenová madla, trubková madla, misková madla
    - Třmenové úchyty z plastu, montáž ze strany obsluhy

Popis zboží/obrázky produktu

PopisMateriál:Termoplast PA (polyamid), zesíleno skleněnými kuličkami nebo PP (polypropylen), zesíleno skleněnými kuličkami.Provedení: Polypropylen, tmavošedý.

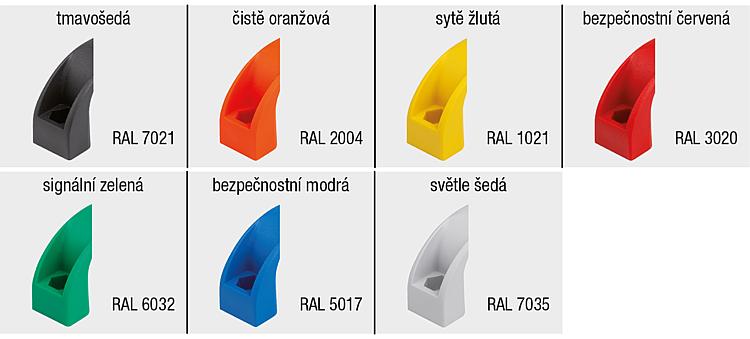

Polyamid tmavošedý RAL 7021, oranžový RAL 2004, hořčičně žlutý RAL 1021, signálně zelený RAL 6032, dopravní modrý RAL 5017, dopravní červený RAL 3020 a světle šedý RAL 7035.Upozornění:Upevňovací otvor je uzpůsoben tak, že je možné upevnit třmenové madlo z ovládací strany, a to pomocí cylindrického šroubu nebo šestihranné matice.Montáž:Ze strany obsluhy nebo ze zadní strany.Na vyžádání:Jiná barevná provedení rukojetí.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0190 Třmenové úchyty z plastu, montáž ze strany obsluhy

174 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Barva základního tělesa	A	B	C	D	H	L	L1	SW	T	T1	Nosná síla N
K0190.109406	polyamid	tmavošedá RAL 7021	94	21	8	6,6	36	109	76	10	13	6	1000
K0190.1094062	polyamid	čistě oranžová RAL 2004	94	21	8	6,6	36	109	76	10	13	6	1000
K0190.10940616	polyamid	řepkově žlutá RAL 1021	94	21	8	6,6	36	109	76	10	13	6	1000
K0190.10940684	polyamid	bezpečnostní červená RAL 3020	94	21	8	6,6	36	109	76	10	13	6	1000
K0190.10940686	polyamid	signální zelená RAL 6032	94	21	8	6,6	36	109	76	10	13	6	1000
K0190.10940687	polyamid	bezpečnostní modrá RAL 5017	94	21	8	6,6	36	109	76	10	13	6	1000
K0190.10940688	polyamid	světle šedá RAL 7035	94	21	8	6,6	36	109	76	10	13	6	1000
K0190.111708	polyamid	tmavošedá RAL 7021	117	26	10	9	41	136	94	13	15	8	1500
K0190.1117062	polyamid	čistě oranžová RAL 2004	117	26	10	9	41	136	94	13	15	8	1500
K0190.11170616	polyamid	řepkově žlutá RAL 1021	117	26	10	9	41	136	94	13	15	8	1500
K0190.11170684	polyamid	bezpečnostní červená RAL 3020	117	26	10	9	41	136	94	13	15	8	1500
K0190.11170686	polyamid	signální zelená RAL 6032	117	26	10	9	41	136	94	13	15	8	1500
K0190.11170687	polyamid	bezpečnostní modrá RAL 5017	117	26	10	9	41	136	94	13	15	8	1500
K0190.11170688	polyamid	světle šedá RAL 7035	117	26	10	9	41	136	94	13	15	8	1500
K0190.113208	polyamid	tmavošedá RAL 7021	132	27	11	9	44	154	112	13	16	8	1500
K0190.1132062	polyamid	čistě oranžová RAL 2004	132	27	11	9	44	154	112	13	16	8	1500
K0190.11320616	polyamid	řepkově žlutá RAL 1021	132	27	11	9	44	154	112	13	16	8	1500
K0190.11320684	polyamid	bezpečnostní červená RAL 3020	132	27	11	9	44	154	112	13	16	8	1500
K0190.11320686	polyamid	signální zelená RAL 6032	132	27	11	9	44	154	112	13	16	8	1500
K0190.11320687	polyamid	bezpečnostní modrá RAL 5017	132	27	11	9	44	154	112	13	16	8	1500
K0190.11320688	polyamid	světle šedá RAL 7035	132	27	11	9	44	154	112	13	16	8	1500
K0190.115008	polyamid	tmavošedá RAL 7021	150	27	11	9	44	172	132	13	16	8	1500
K0190.1150062	polyamid	čistě oranžová RAL 2004	150	27	11	9	44	172	132	13	16	8	1500
K0190.11500616	polyamid	řepkově žlutá RAL 1021	150	27	11	9	44	172	132	13	16	8	1500
K0190.11500684	polyamid	bezpečnostní červená RAL 3020	150	27	11	9	44	172	132	13	16	8	1500
K0190.11500686	polyamid	signální zelená RAL 6032	150	27	11	9	44	172	132	13	16	8	1500
K0190.11500687	polyamid	bezpečnostní modrá RAL 5017	150	27	11	9	44	172	132	13	16	8	1500
K0190.11500688	polyamid	světle šedá RAL 7035	150	27	11	9	44	172	132	13	16	8	1500
K0190.117908	polyamid	tmavošedá RAL 7021	179	28	11	9	50	197	156	13	17	8	1500
K0190.1179062	polyamid	čistě oranžová RAL 2004	179	28	11	9	50	197	156	13	17	8	1500
K0190.11790616	polyamid	řepkově žlutá RAL 1021	179	28	11	9	50	197	156	13	17	8	1500
K0190.11790684	polyamid	bezpečnostní červená RAL 3020	179	28	11	9	50	197	156	13	17	8	1500
K0190.11790686	polyamid	signální zelená RAL 6032	179	28	11	9	50	197	156	13	17	8	1500
K0190.11790687	polyamid	bezpečnostní modrá RAL 5017	179	28	11	9	50	197	156	13	17	8	1500
K0190.11790688	polyamid	světle šedá RAL 7035	179	28	11	9	50	197	156	13	17	8	1500
K0190.209406	polypropylen	tmavošedá	94	21	8	6,6	36	109	76	10	13	6	500
K0190.211708	polypropylen	tmavošedá	117	26	10	9	41	136	94	13	15	8	800
K0190.213208	polypropylen	tmavošedá	132	27	11	9	44	154	112	13	16	8	800
K0190.215008	polypropylen	tmavošedá	150	27	11	9	44	172	132	13	16	8	800
K0190.217908	polypropylen	tmavošedá	179	28	11	9	50	197	156	13	17	8	800
