Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero (forma alemana a partir de fundición maleable M12) o acero inoxidable A2.Versión:Acero y fundición maleable cincada mediante procedimiento galvánico.

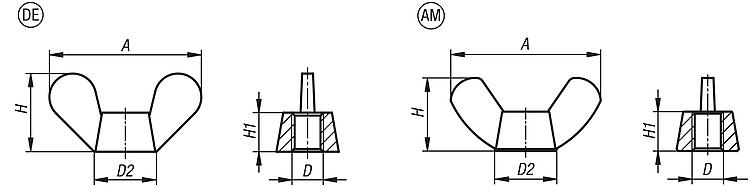

Acero inoxidable con acabado natural.Indicación:Las tuercas de mariposa se aprietan a mano sin herramienta y (normalmente) también se aflojan así.Indicación sobre el dibujo:

DE = forma alemana similar a DIN 315
AM = forma americana

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K2344 Tuercas de mariposa

137 kB

Planos (vista completa)

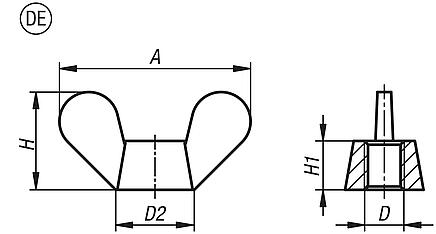

Tuercas de mariposa, forma DE, forma alemana similar a DIN 315

Más información

Planos

Tuercas de mariposa, forma DE, forma alemana similar a DIN 315

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D	A máx.	D2 máx.	H	H1	Precio
K2344.104	DE	acero	M4	20	8	10,5	4,6	A petición
K2344.105	DE	acero	M5	26	11	13	6,5	A petición
K2344.106	DE	acero	M6	33	13	17	8	A petición
K2344.108	DE	acero	M8	39	16	20	10	A petición
K2344.110	DE	acero	M10	51	20	25	12	A petición
K2344.112	DE	fundición maleable	M12	65	23	33,5	14	A petición
K2344.116	DE	fundición maleable	M16	73	29	37,5	17	A petición
K2344.120	DE	fundición maleable	M20	90	35	46,5	21	A petición
K2344.1104	DE	acero inoxidable A2	M4	20	8	10,5	4,6	A petición
K2344.1105	DE	acero inoxidable A2	M5	26	11	13	6,5	A petición
K2344.1106	DE	acero inoxidable A2	M6	33	13	17	8	A petición
K2344.1108	DE	acero inoxidable A2	M8	39	16	20	10	A petición
K2344.1110	DE	acero inoxidable A2	M10	51	20	25	12	A petición
K2344.1112	DE	acero inoxidable A2	M12	65	23	33,5	14	A petición
K2344.1116	DE	acero inoxidable A2	M16	73	29	37,5	17	A petición
K2344.1120	DE	acero inoxidable A2	M20	90	35	46,5	21	A petición

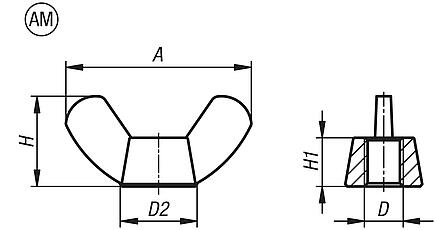

Tuercas de mariposa, forma AM, forma americana

Más información

Planos

Tuercas de mariposa, forma AM, forma americana

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D	A máx.	D2 máx.	H	H1	Precio
K2344.204	AM	acero	M4	18,5	8	8,8	3	A petición
K2344.205	AM	acero	M5	22	11	10,5	4	A petición
K2344.206	AM	acero	M6	26,8	13	12,9	4,9	A petición
K2344.208	AM	acero	M8	30,3	14	14,8	5,4	A petición
K2344.210	AM	acero	M10	35,3	16,5	17,3	6,3	A petición
K2344.212	AM	acero	M12	47,5	22,5	22,5	7,9	A petición
K2344.1204	AM	acero inoxidable A2	M4	18,5	8	8,8	3	A petición
K2344.1205	AM	acero inoxidable A2	M5	22	11	10,5	4	A petición
K2344.1206	AM	acero inoxidable A2	M6	26,8	13	12,9	4,9	A petición
K2344.1208	AM	acero inoxidable A2	M8	30,3	14	14,8	5,4	A petición
K2344.1210	AM	acero inoxidable A2	M10	35,3	16,5	17,3	6,3	A petición
K2344.1212	AM	acero inoxidable A2	M12	47,5	22,5	22,5	7,9	A petición
