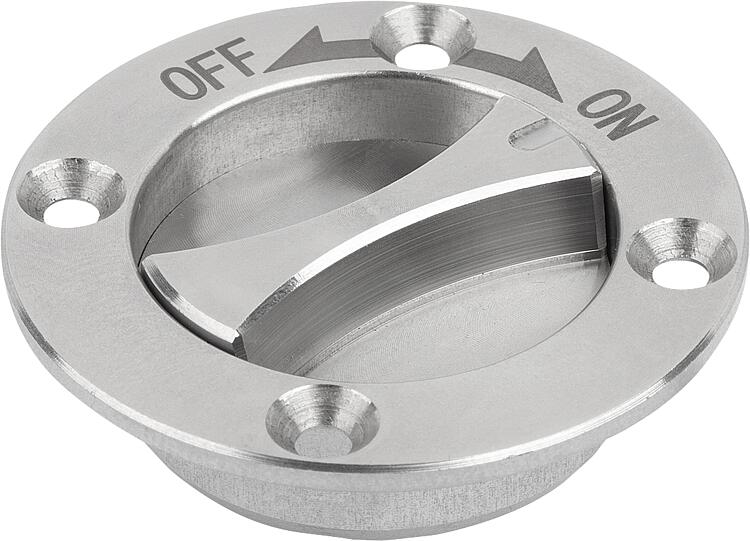

Pestillo de tensión de torsión de acero inoxidable con empuñadura embutida
Descripción del artículo/Imágenes del producto
DescripciónMaterial:
Carcasa y empuñadura de acero inoxidable 1.4310.
Pasador de acero inoxidable 1.4305.
Versión:Acabado natural.Indicación:El volumen de suministro incluye tornillos de fijación M2,5 de acero inoxidable. Opción de montaje 1 para grosor de placa de 6 mm. Opción de montaje 2 para grosor de placa > 6 mm.

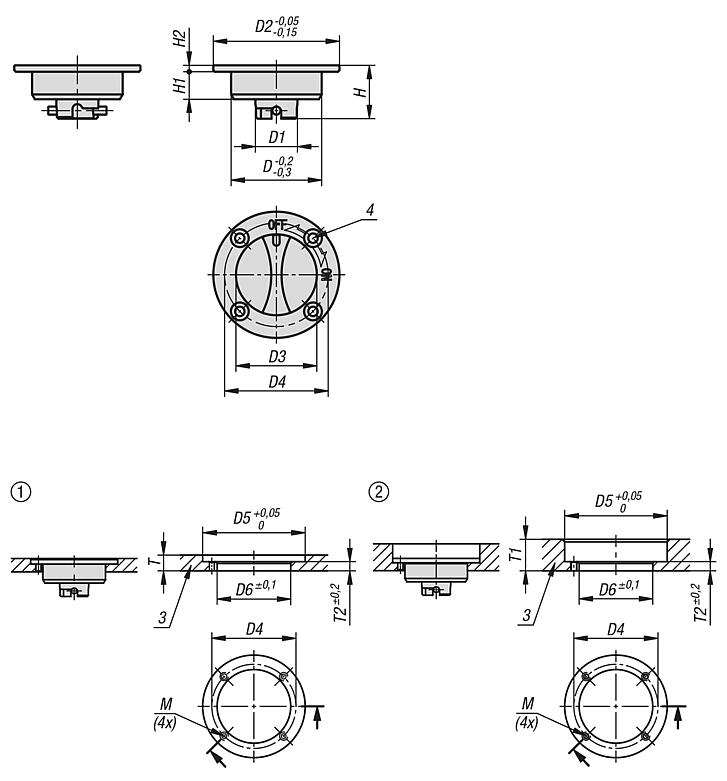

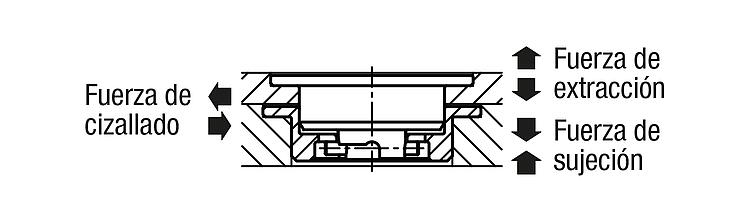

En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.Modo de accionamiento:Comprobar que la empuñadura esté en la posición "OFF". Colocar el pestillo de tensión de torsión en la placa de sujeción y girar la empuñadura a la posición "ON". Cuando se cierra totalmente se oye una señal de clic.Accesorios:Placa de sujeción de acero inoxidable para pestillo de tensión de torsión con empuñadura embutida K2327.Indicación sobre el dibujo:
1) Opción de montaje 1 2) Opción de montaje 2 3) Placa 4) Apto para tornillos de fijación (cabeza avellanada) M2,5
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
