Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura en estrella: termoplástico.
Casquillo de acero.
Arandela: acero 140 HV.
Tornillo de ojo: acero, clase de resistencia 8.8.
Perno del eje: acero para temple y revenido 1.1181.Versión:Empuñadura en estrella de color negro.
Casquillo de acero galvanizado y cromado en azul.
Arandela con acabado natural.
Tornillo de ojo bruñido.
Perno del eje tratado en caliente, pulido, acabado natural.Indicación:Los tornillos basculantes se suministran sin montar.
Se incluyen circlips adecuados.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0053 Tornillos basculantes

215 kB

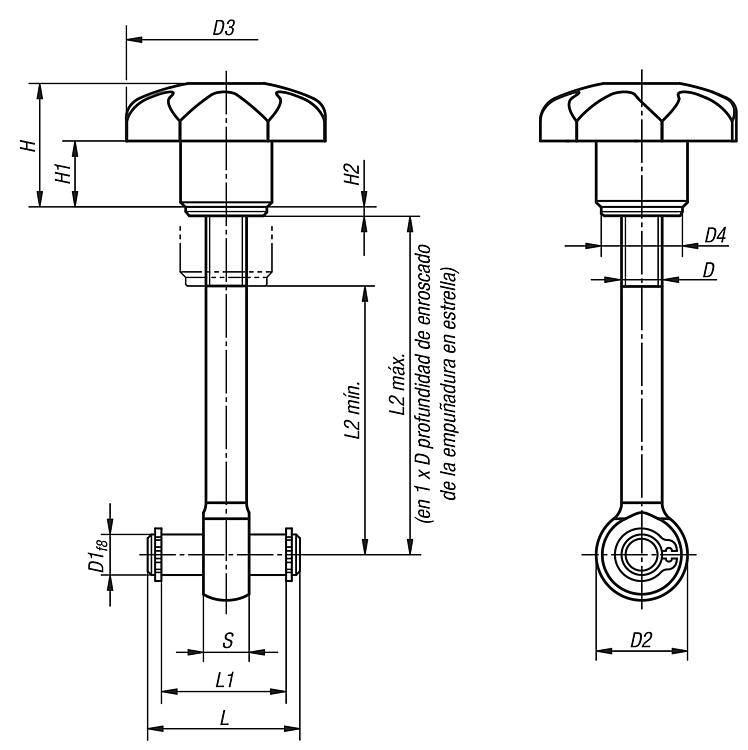

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	D3	D4	H	H1	H2	L	L1	L2 mín.	L2 máx.	S
K0053.06050	M6	6	14	32	12	20	10	1,6	22	17	32	44	7
K0053.06075	M6	6	14	32	12	20	10	1,6	22	17	57	69	7
K0053.08050	M8	8	18	40	16	24	13	1,6	30	25	28	42	9
K0053.08075	M8	8	18	40	16	24	13	1,6	30	25	53	67	9
K0053.10075	M10	10	20	50	20	31	17	2	37	32	49	65	12
K0053.10100	M10	10	20	50	20	31	17	2	37	32	74	90	12
