        Boccole di posizionamento con acciaio o acciaio inox per sensore di stato, forma B con filettatura e collare

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le boccole di posizionamento costituiscono un punto di montaggio per gli elementi di comando e arresto a forma di perno, che possono agganciarsi in modo sicuro e preciso.

Le boccole di posizionamento per il sensore di stato sono dotate di un dado di serraggio per il fissaggio di un sensore Ø3 alla boccola.
Il sensore consente di verificare elettronicamente se un perno si trova o meno nella boccola di posizionamento.
Quando si utilizzano più bussole, è possibile determinare in quale di esse si trova l'elemento di comando o arresto.Materiale:

Boccola di posizionamento in acciaio o acciaio inox 1.4034.
Dado di serraggio in ottone.

Versione:Boccola di posizionamento:

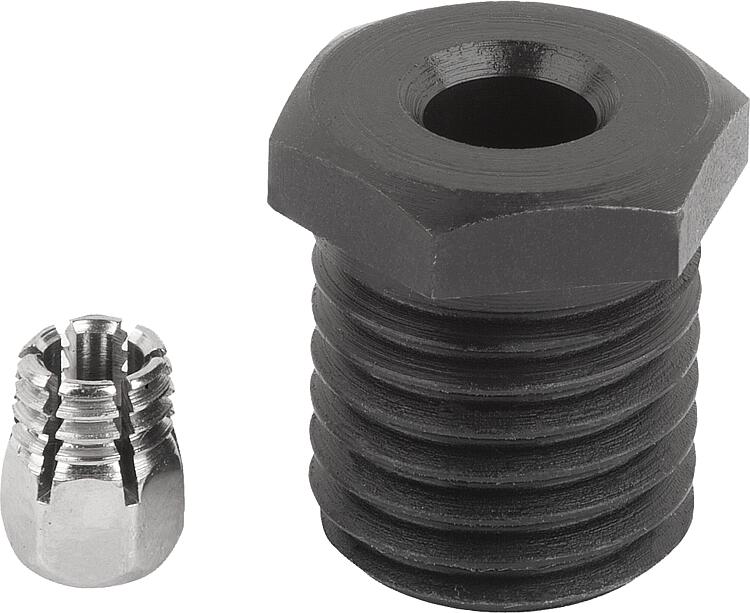

in acciaio temprato e brunito.

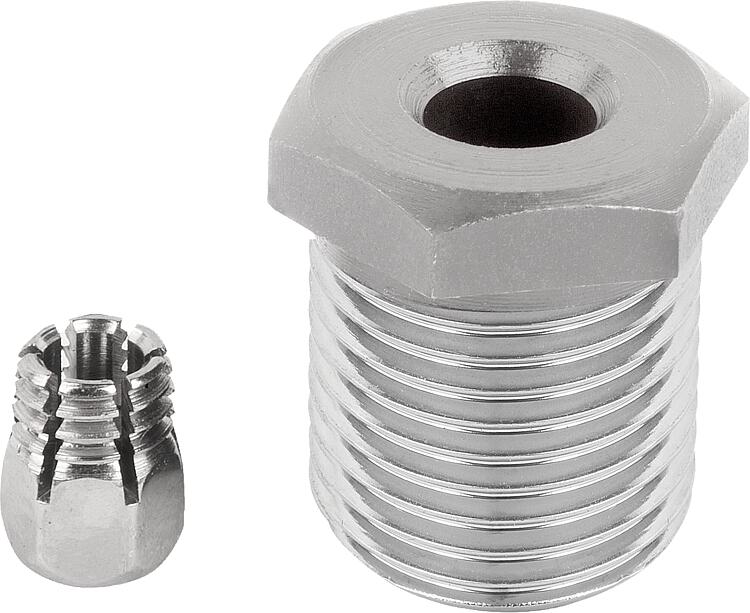

Acciaio inox, temprato e non trattato.

Dado di serraggio nichelatoNota:Abbinato ai supporti per spine a leva K0638.
Il dado di serraggio viene fornito non assemblato.
Massima coppia di avvitamento del dado di fissaggio: 1,2 Nm.Utilizzo:Le boccole di posizionamento, insieme a un sensore di stato, consentono un controllo del processo dipendente dall'azionamento. Inoltre è possibile garantire che gli elementi di comando o arresto si trovino nella posizione desiderata.
Ad esempio, nella regolazione del formato delle macchine per il confezionamento.Montaggio:Il sensore viene fissato alla bussola con il dado di serraggio e regolato assialmente. Il sensore viene infine fissato in posizione stringendo il dado di serraggio.

La procedura dettagliata è descritta nelle istruzioni di montaggio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1840_B Boccole di posizionamento con acciaio o acciaio inox per sensore di stato, forma B con filettatura e collare

551 kB

Istruzioni di montaggio - boccole di posizionamento/bussole portamaschi con/per sensore di stato

57 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Materiale corpo base	D	D1	D3	H	H1	H2	H3	T	SW1	SW2
K1840.203101	B	con filettatura e collare	acciaio	3	M10x1	3	15	12	10,5	4	7	11	5
K1840.204101	B	con filettatura e collare	acciaio	4	M10x1	3	15	12	10,5	4	7	11	5
K1840.205121	B	con filettatura e collare	acciaio	5	M12x1,5	3	15	12	10,5	4	11	13	5
K1840.206121	B	con filettatura e collare	acciaio	6	M12x1,5	3	15	12	10,5	4	11	13	5
K1840.208161	B	con filettatura e collare	acciaio	8	M16x1,5	3	20	15	13,5	4	15,5	17	5
K1840.210161	B	con filettatura e collare	acciaio	10	M16x1,5	3	20	15	13,5	4	15,5	17	5
K1840.212201	B	con filettatura e collare	acciaio	12	M20x1,5	3	25	20	18,5	4	19	22	5
K1840.216241	B	con filettatura e collare	acciaio	16	M24x2	3	32	27	25,5	4	25	27	5
K1840.1203101	B	con filettatura e collare	acciaio inox	3	M10x1	3	15	12	10,5	4	7	11	5
K1840.1204101	B	con filettatura e collare	acciaio inox	4	M10x1	3	15	12	10,5	4	7	11	5
K1840.1205121	B	con filettatura e collare	acciaio inox	5	M12x1,5	3	15	12	10,5	4	11	13	5
K1840.1206121	B	con filettatura e collare	acciaio inox	6	M12x1,5	3	15	12	10,5	4	11	13	5
K1840.1208161	B	con filettatura e collare	acciaio inox	8	M16x1,5	3	20	15	13,5	4	15,5	17	5
K1840.1210161	B	con filettatura e collare	acciaio inox	10	M16x1,5	3	20	15	13,5	4	15,5	17	5
K1840.1212201	B	con filettatura e collare	acciaio inox	12	M20x1,5	3	25	20	18,5	4	19	22	5
K1840.1216241	B	con filettatura e collare	acciaio inox	16	M24x2	3	32	27	25,5	4	25	27	5
