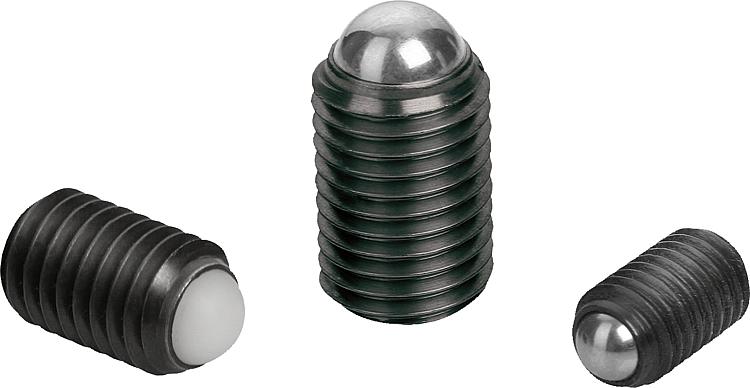

K0383Vis à bille orientable sans tête HC avec bille pleine |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Vis en acier de traitement, classe de résistance 10.9 au minimum.
Bille en acier à roulement ou en POM.Finition :Vis noire.
Bille, traitée et naturelle ou POM.Nota :Les vis à bille orientable à tête HC avec bille pleine s’utilisent pour toutes les applications nécessitant un point d’appui.
Les modèles les plus longs peuvent être collés sur des manettes ou des boutons. Ils permettent de fabriquer des éléments de liaison avec filetage de façon économique en petite ou moyenne série.Indication de dessin :Forme A : bille en acier
Forme D : bille en POM TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière des composants | D | L | Ø bille | SW | Charge admissible
kN max. (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| K0383.1046 | A | acier à roulement | M4 | 6 | 2,5 | 2 | 3,5 |  | | Sur demande | | | K0383.1048 | A | acier à roulement | M4 | 8 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.10410 | A | acier à roulement | M4 | 10 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.10412 | A | acier à roulement | M4 | 12 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.10416 | A | acier à roulement | M4 | 16 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.10420 | A | acier à roulement | M4 | 20 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.10425 | A | acier à roulement | M4 | 25 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.10430 | A | acier à roulement | M4 | 30 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.10435 | A | acier à roulement | M4 | 35 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.10440 | A | acier à roulement | M4 | 40 | 2,5 | 2 | 3,5 | | | Sur demande | | | K0383.1058 | A | acier à roulement | M5 | 8 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10510 | A | acier à roulement | M5 | 10 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10512 | A | acier à roulement | M5 | 12 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10516 | A | acier à roulement | M5 | 16 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10520 | A | acier à roulement | M5 | 20 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10525 | A | acier à roulement | M5 | 25 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10530 | A | acier à roulement | M5 | 30 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10535 | A | acier à roulement | M5 | 35 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10540 | A | acier à roulement | M5 | 40 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.10550 | A | acier à roulement | M5 | 50 | 3 | 2,5 | 4,5 | | | Sur demande | | | K0383.1068 | A | acier à roulement | M6 | 8,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10610 | A | acier à roulement | M6 | 10,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10612 | A | acier à roulement | M6 | 12,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10616 | A | acier à roulement | M6 | 16,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10620 | A | acier à roulement | M6 | 20,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10625 | A | acier à roulement | M6 | 25,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10630 | A | acier à roulement | M6 | 30,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10635 | A | acier à roulement | M6 | 35,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10640 | A | acier à roulement | M6 | 40,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10650 | A | acier à roulement | M6 | 50,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10660 | A | acier à roulement | M6 | 60,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10680 | A | acier à roulement | M6 | 80,8 | 4 | 3 | 9 | | | Sur demande | | | K0383.10810 | A | acier à roulement | M8 | 11,2 | 5,5 | 4 | 10 | | | Sur demande | | | K0383.10812 | A | acier à roulement | M8 | 13,2 | 5,5 | 4 | 10 | | | Sur demande | | | K0383.10816 | A | acier à roulement | M8 | 17,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.10820 | A | acier à roulement | M8 | 21,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.10825 | A | acier à roulement | M8 | 26,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.10830 | A | acier à roulement | M8 | 31,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.10835 | A | acier à roulement | M8 | 36,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.10840 | A | acier à roulement | M8 | 41,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.10850 | A | acier à roulement | M8 | 51,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.10860 | A | acier à roulement | M8 | 61,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.10880 | A | acier à roulement | M8 | 81,2 | 5,5 | 4 | 15 | | | Sur demande | | | K0383.11012 | A | acier à roulement | M10 | 13,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11016 | A | acier à roulement | M10 | 17,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11020 | A | acier à roulement | M10 | 21,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11025 | A | acier à roulement | M10 | 26,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11030 | A | acier à roulement | M10 | 31,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11035 | A | acier à roulement | M10 | 36,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11040 | A | acier à roulement | M10 | 41,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11050 | A | acier à roulement | M10 | 51,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11060 | A | acier à roulement | M10 | 61,7 | 7 | 5 | 20 | | | Sur demande | | | K0383.11216 | A | acier à roulement | M12 | 18 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11220 | A | acier à roulement | M12 | 22 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11225 | A | acier à roulement | M12 | 27 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11230 | A | acier à roulement | M12 | 32 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11232 | A | acier à roulement | M12 | 34 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11235 | A | acier à roulement | M12 | 37 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11240 | A | acier à roulement | M12 | 42 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11250 | A | acier à roulement | M12 | 52 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11260 | A | acier à roulement | M12 | 62 | 8,5 | 6 | 30 | | | Sur demande | | | K0383.11620 | A | acier à roulement | M16 | 23,3 | 12 | 8 | 60 | | | Sur demande | | | K0383.11625 | A | acier à roulement | M16 | 28,3 | 12 | 8 | 60 | | | Sur demande | | | K0383.11630 | A | acier à roulement | M16 | 33,3 | 12 | 8 | 60 | | | Sur demande | | | K0383.11635 | A | acier à roulement | M16 | 38,3 | 12 | 8 | 60 | | | Sur demande | | | K0383.11640 | A | acier à roulement | M16 | 43,3 | 12 | 8 | 60 | | | Sur demande | | | K0383.11650 | A | acier à roulement | M16 | 53,3 | 12 | 8 | 60 | | | Sur demande | | | K0383.11660 | A | acier à roulement | M16 | 63,3 | 12 | 8 | 60 | | | Sur demande | | | K0383.12030 | A | acier à roulement | M20 | 34,2 | 15 | 10 | 90 | | | Sur demande | | | K0383.12035 | A | acier à roulement | M20 | 39,2 | 15 | 10 | 90 | | | Sur demande | | | K0383.12040 | A | acier à roulement | M20 | 44,2 | 15 | 10 | 90 | | | Sur demande | | | K0383.12050 | A | acier à roulement | M20 | 54,2 | 15 | 10 | 90 | | | Sur demande | | | K0383.12060 | A | acier à roulement | M20 | 64,2 | 15 | 10 | 90 | | | Sur demande | | | K0383.12435 | A | acier à roulement | M24 | 39,7 | 18 | 12 | 120 | | | Sur demande | | | K0383.12440 | A | acier à roulement | M24 | 44,7 | 18 | 12 | 120 | | | Sur demande | | | K0383.12450 | A | acier à roulement | M24 | 54,7 | 18 | 12 | 120 | | | Sur demande | | | K0383.12460 | A | acier à roulement | M24 | 64,7 | 18 | 12 | 120 | | | Sur demande | | | K0383.12480 | A | acier à roulement | M24 | 84,7 | 18 | 12 | 120 | | | Sur demande | | | K0383.3046 | D | polyacétal | M4 | 6 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.3048 | D | polyacétal | M4 | 8 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.30410 | D | polyacétal | M4 | 10 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.30412 | D | polyacétal | M4 | 12 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.30416 | D | polyacétal | M4 | 16 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.30420 | D | polyacétal | M4 | 20 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.30425 | D | polyacétal | M4 | 25 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.30430 | D | polyacétal | M4 | 30 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.30435 | D | polyacétal | M4 | 35 | 2,5 | 2 | 0,3 | | | Sur demande | | | K0383.3058 | D | polyacétal | M5 | 8 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.30510 | D | polyacétal | M5 | 10 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.30512 | D | polyacétal | M5 | 12 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.30516 | D | polyacétal | M5 | 16 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.30520 | D | polyacétal | M5 | 20 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.30525 | D | polyacétal | M5 | 25 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.30530 | D | polyacétal | M5 | 30 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.30535 | D | polyacétal | M5 | 35 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.30540 | D | polyacétal | M5 | 40 | 3 | 2,5 | 0,5 | | | Sur demande | | | K0383.3068 | D | polyacétal | M6 | 8,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30610 | D | polyacétal | M6 | 10,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30612 | D | polyacétal | M6 | 12,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30616 | D | polyacétal | M6 | 16,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30620 | D | polyacétal | M6 | 20,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30625 | D | polyacétal | M6 | 25,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30630 | D | polyacétal | M6 | 30,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30635 | D | polyacétal | M6 | 35,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30640 | D | polyacétal | M6 | 40,8 | 4 | 3 | 0,9 | | | Sur demande | | | K0383.30810 | D | polyacétal | M8 | 11,2 | 5,5 | 4 | 1,5 | | | Sur demande | | | K0383.30812 | D | polyacétal | M8 | 13,2 | 5,5 | 4 | 1,5 | | | Sur demande | | | K0383.30816 | D | polyacétal | M8 | 17,2 | 5,5 | 4 | 1,5 | | | Sur demande | | | K0383.30820 | D | polyacétal | M8 | 21,2 | 5,5 | 4 | 1,5 | | | Sur demande | | | K0383.30825 | D | polyacétal | M8 | 26,2 | 5,5 | 4 | 1,5 | | | Sur demande | | | K0383.30830 | D | polyacétal | M8 | 31,2 | 5,5 | 4 | 1,5 | | | Sur demande | | | K0383.30835 | D | polyacétal | M8 | 36,2 | 5,5 | 4 | 1,5 | | | Sur demande | | | K0383.30840 | D | polyacétal | M8 | 41,2 | 5,5 | 4 | 1,5 | | | Sur demande | | | K0383.31012 | D | polyacétal | M10 | 13,7 | 7 | 5 | 2 | | | Sur demande | | | K0383.31016 | D | polyacétal | M10 | 17,7 | 7 | 5 | 2 | | | Sur demande | | | K0383.31020 | D | polyacétal | M10 | 21,7 | 7 | 5 | 2 | | | Sur demande | | | K0383.31025 | D | polyacétal | M10 | 26,7 | 7 | 5 | 2 | | | Sur demande | | | K0383.31030 | D | polyacétal | M10 | 31,7 | 7 | 5 | 2 | | | Sur demande | | | K0383.31035 | D | polyacétal | M10 | 36,7 | 7 | 5 | 2 | | | Sur demande | | | K0383.31040 | D | polyacétal | M10 | 41,7 | 7 | 5 | 2 | | | Sur demande | | | K0383.31216 | D | polyacétal | M12 | 18 | 8,5 | 6 | 3 | | | Sur demande | | | K0383.31220 | D | polyacétal | M12 | 22 | 8,5 | 6 | 3 | | | Sur demande | | | K0383.31225 | D | polyacétal | M12 | 27 | 8,5 | 6 | 3 | | | Sur demande | | | K0383.31230 | D | polyacétal | M12 | 32 | 8,5 | 6 | 3 | | | Sur demande | | | K0383.31235 | D | polyacétal | M12 | 37 | 8,5 | 6 | 3 | | | Sur demande | | | K0383.31240 | D | polyacétal | M12 | 42 | 8,5 | 6 | 3 | | | Sur demande | |
