Manivelle en inox avec poignée cylindrique escamotable, avec...

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position

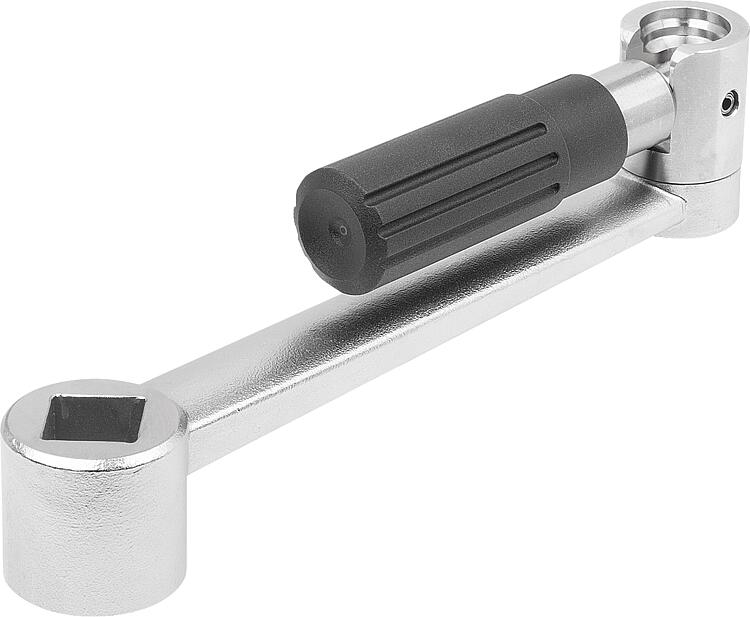

    - Manivelle en inox avec poignée cylindrique escamotable
      - Manivelle en inox avec poignée cylindrique escamotable, avec carré femelle

Description de l'article/illustrations du produit

DescriptionMatière :

Manivelle en inox 1.4308.
Poignée cylindrique en thermoplastique et inox 1.4404.

Finition :Manivelle brute.
Thermoplastique gris foncé.
Inox brut.Nota :Similaire à DIN 469.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K2076_IV Manivelle en inox avec poignée cylindrique escamotable, avec carré femelle

207 kB

Dessins

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Prix
K2076.2110	carré femelle	sans vis de serrage	80	24	16	-	89	49	22	13,4	-	100	10	Sur demande
K2076.2212	carré femelle	sans vis de serrage	100	28	20	-	108	59,5	26	16	-	124	12	Sur demande
K2076.2314	carré femelle	sans vis de serrage	125	30	26	-	140	83	28	15,8	-	153	14	Sur demande
K2076.2417	carré femelle	sans vis de serrage	160	34	26	-	144	83	32	19,6	-	190	17	Sur demande
K2076.21106	carré femelle	avec vis de serrage	80	24	16	M6	89	49	22	13,4	7,5	100	10	Sur demande
K2076.22126	carré femelle	avec vis de serrage	100	28	20	M6	108	59,5	26	16	7,5	124	12	Sur demande
K2076.23146	carré femelle	avec vis de serrage	125	30	26	M6	140	83	28	15,8	7,5	153	14	Sur demande
K2076.24176	carré femelle	avec vis de serrage	160	34	26	M6	144	83	32	19,6	7,5	190	17	Sur demande
