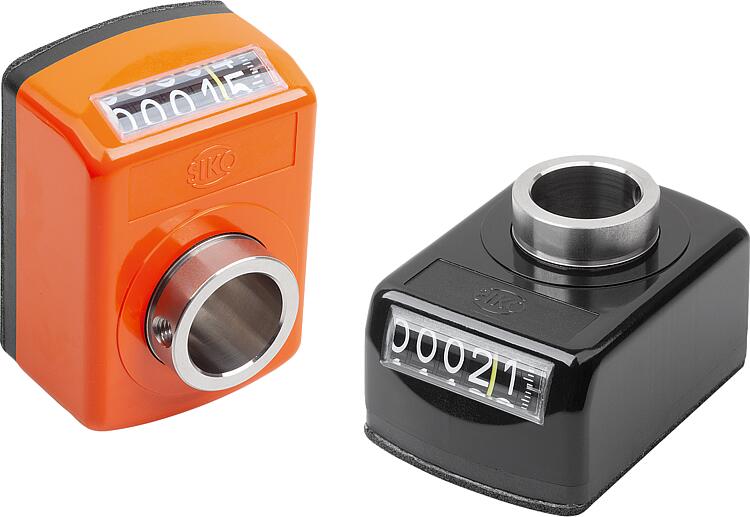

Description de l'article/illustrations du produit

DescriptionMatière :Boîtier en polyamide 6.
Arbre creux en inox.
Fenêtre en plastique.
Vis sans tête en inox.Finition :Boîtier résistant aux chocs.
Arbre creux et vis sans tête brillants.
Roues à chiffres noires, chiffres blancs.Nota :Les indicateurs de position permettent de consulter directement les valeurs de mesure paramétrées en un coup d'œil.
La valeur à afficher par rotation de la broche (en fonction du pas de vis de la broche) peut être librement sélectionnée, les différentes valeurs à afficher étant obtenues par un engrenage de transmission.
Les indicateurs de position se caractérisent par leur affichage très clair et précis. Ils sont équipés d'un support de couple qui est encastré dans un perçage du côté opposé.Données techniques :– compteur : 5 décades + lecture précise
– hauteur des chiffres env. 7 mm
– arbres creux Ø 20 H7 mm
– résistant à des températures jusqu’à 80 °C max.
– résistant aux huiles et aux solvants
– étanche à la poussièreSur demande :– cartérisation compteur en verre minéral
– joint axial (étanche à la poussière)
– étanche à l’eau
– anti-vibratoire

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K2108 Indicateur de position avec arbre creux en inox

251 kB

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	B	D	H	L	Pas	Position de la virgule	Couple max. (1/min)	Position de montage	Sens de comptage	Affichage après un tour	Prix
K2108.01001111	orangé pur RAL 2004	38,5	20	67,5	48	1	1	500	1	1	0001,0	Sur demande
K2108.01002111	orangé pur RAL 2004	38,5	20	67,5	48	1	2	500	1	1	000,10	Sur demande
K2108.01001121	orangé pur RAL 2004	38,5	20	67,5	48	1	1	500	1	2	0001,0	Sur demande
K2108.01002121	orangé pur RAL 2004	38,5	20	67,5	48	1	2	500	1	2	000,10	Sur demande
K2108.01001211	orangé pur RAL 2004	38,5	20	67,5	48	1	1	500	2	1	0001,0	Sur demande
K2108.01002211	orangé pur RAL 2004	38,5	20	67,5	48	1	2	500	2	1	000,10	Sur demande
K2108.01001221	orangé pur RAL 2004	38,5	20	67,5	48	1	1	500	2	2	0001,0	Sur demande
K2108.01002221	orangé pur RAL 2004	38,5	20	67,5	48	1	2	500	2	2	000,10	Sur demande
K2108.01001311	orangé pur RAL 2004	38,5	20	67,5	48	1	1	500	3	1	0001,0	Sur demande
K2108.01002311	orangé pur RAL 2004	38,5	20	67,5	48	1	2	500	3	1	000,10	Sur demande
K2108.01001321	orangé pur RAL 2004	38,5	20	67,5	48	1	1	500	3	2	0001,0	Sur demande
K2108.01002321	orangé pur RAL 2004	38,5	20	67,5	48	1	2	500	3	2	000,10	Sur demande
K2108.01001411	orangé pur RAL 2004	38,5	20	67,5	48	1	1	500	4	1	0001,0	Sur demande
K2108.01002411	orangé pur RAL 2004	38,5	20	67,5	48	1	2	500	4	1	000,10	Sur demande
K2108.01001421	orangé pur RAL 2004	38,5	20	67,5	48	1	1	500	4	2	0001,0	Sur demande
K2108.01002421	orangé pur RAL 2004	38,5	20	67,5	48	1	2	500	4	2	000,10	Sur demande
K2108.01501111	orangé pur RAL 2004	38,5	20	67,5	48	1,5	1	500	1	1	0001,5	Sur demande
K2108.01501121	orangé pur RAL 2004	38,5	20	67,5	48	1,5	1	500	1	2	0001,5	Sur demande
K2108.01501211	orangé pur RAL 2004	38,5	20	67,5	48	1,5	1	500	2	1	0001,5	Sur demande
K2108.01501221	orangé pur RAL 2004	38,5	20	67,5	48	1,5	1	500	2	2	0001,5	Sur demande
K2108.01501311	orangé pur RAL 2004	38,5	20	67,5	48	1,5	1	500	3	1	0001,5	Sur demande
K2108.01501321	orangé pur RAL 2004	38,5	20	67,5	48	1,5	1	500	3	2	0001,5	Sur demande
K2108.01501411	orangé pur RAL 2004	38,5	20	67,5	48	1,5	1	500	4	1	0001,5	Sur demande
K2108.01501421	orangé pur RAL 2004	38,5	20	67,5	48	1,5	1	500	4	2	0001,5	Sur demande
K2108.02001111	orangé pur RAL 2004	38,5	20	67,5	48	2	1	500	1	1	0002,0	Sur demande
K2108.02001121	orangé pur RAL 2004	38,5	20	67,5	48	2	1	500	1	2	0002,0	Sur demande
K2108.02001211	orangé pur RAL 2004	38,5	20	67,5	48	2	1	500	2	1	0002,0	Sur demande
K2108.02001221	orangé pur RAL 2004	38,5	20	67,5	48	2	1	500	2	2	0002,0	Sur demande
K2108.02001311	orangé pur RAL 2004	38,5	20	67,5	48	2	1	500	3	1	0002,0	Sur demande
K2108.02001321	orangé pur RAL 2004	38,5	20	67,5	48	2	1	500	3	2	0002,0	Sur demande
K2108.02001411	orangé pur RAL 2004	38,5	20	67,5	48	2	1	500	4	1	0002,0	Sur demande
K2108.02001421	orangé pur RAL 2004	38,5	20	67,5	48	2	1	500	4	2	0002,0	Sur demande
K2108.02501111	orangé pur RAL 2004	38,5	20	67,5	48	2,5	1	500	1	1	0002,5	Sur demande
K2108.02501121	orangé pur RAL 2004	38,5	20	67,5	48	2,5	1	500	1	2	0002,5	Sur demande
K2108.02501211	orangé pur RAL 2004	38,5	20	67,5	48	2,5	1	500	2	1	0002,5	Sur demande
K2108.02501221	orangé pur RAL 2004	38,5	20	67,5	48	2,5	1	500	2	2	0002,5	Sur demande
K2108.02501311	orangé pur RAL 2004	38,5	20	67,5	48	2,5	1	500	3	1	0002,5	Sur demande
K2108.02501321	orangé pur RAL 2004	38,5	20	67,5	48	2,5	1	500	3	2	0002,5	Sur demande
K2108.02501411	orangé pur RAL 2004	38,5	20	67,5	48	2,5	1	500	4	1	0002,5	Sur demande
K2108.02501421	orangé pur RAL 2004	38,5	20	67,5	48	2,5	1	500	4	2	0002,5	Sur demande
K2108.03001111	orangé pur RAL 2004	38,5	20	67,5	48	3	1	500	1	1	0003,0	Sur demande
K2108.03001121	orangé pur RAL 2004	38,5	20	67,5	48	3	1	500	1	2	0003,0	Sur demande
K2108.03001211	orangé pur RAL 2004	38,5	20	67,5	48	3	1	500	2	1	0003,0	Sur demande
K2108.03001221	orangé pur RAL 2004	38,5	20	67,5	48	3	1	500	2	2	0003,0	Sur demande
K2108.03001311	orangé pur RAL 2004	38,5	20	67,5	48	3	1	500	3	1	0003,0	Sur demande
K2108.03001321	orangé pur RAL 2004	38,5	20	67,5	48	3	1	500	3	2	0003,0	Sur demande
K2108.03001411	orangé pur RAL 2004	38,5	20	67,5	48	3	1	500	4	1	0003,0	Sur demande
K2108.03001421	orangé pur RAL 2004	38,5	20	67,5	48	3	1	500	4	2	0003,0	Sur demande
K2108.04001111	orangé pur RAL 2004	38,5	20	67,5	48	4	1	375	1	1	0004,0	Sur demande
K2108.04001121	orangé pur RAL 2004	38,5	20	67,5	48	4	1	375	1	2	0004,0	Sur demande
K2108.04001211	orangé pur RAL 2004	38,5	20	67,5	48	4	1	375	2	1	0004,0	Sur demande
K2108.04001221	orangé pur RAL 2004	38,5	20	67,5	48	4	1	375	2	2	0004,0	Sur demande
K2108.04001311	orangé pur RAL 2004	38,5	20	67,5	48	4	1	375	3	1	0004,0	Sur demande
K2108.04001321	orangé pur RAL 2004	38,5	20	67,5	48	4	1	375	3	2	0004,0	Sur demande
K2108.04001411	orangé pur RAL 2004	38,5	20	67,5	48	4	1	375	4	1	0004,0	Sur demande
K2108.04001421	orangé pur RAL 2004	38,5	20	67,5	48	4	1	375	4	2	0004,0	Sur demande
K2108.05001111	orangé pur RAL 2004	38,5	20	67,5	48	5	1	300	1	1	0005,0	Sur demande
K2108.05001121	orangé pur RAL 2004	38,5	20	67,5	48	5	1	300	1	2	0005,0	Sur demande
K2108.05001211	orangé pur RAL 2004	38,5	20	67,5	48	5	1	300	2	1	0005,0	Sur demande
K2108.05001221	orangé pur RAL 2004	38,5	20	67,5	48	5	1	300	2	2	0005,0	Sur demande
K2108.05001311	orangé pur RAL 2004	38,5	20	67,5	48	5	1	300	3	1	0005,0	Sur demande
K2108.05001321	orangé pur RAL 2004	38,5	20	67,5	48	5	1	300	3	2	0005,0	Sur demande
K2108.05001411	orangé pur RAL 2004	38,5	20	67,5	48	5	1	300	4	1	0005,0	Sur demande
K2108.05001421	orangé pur RAL 2004	38,5	20	67,5	48	5	1	300	4	2	0005,0	Sur demande
K2108.06001111	orangé pur RAL 2004	38,5	20	67,5	48	6	1	250	1	1	0006,0	Sur demande
K2108.06001121	orangé pur RAL 2004	38,5	20	67,5	48	6	1	250	1	2	0006,0	Sur demande
K2108.06001211	orangé pur RAL 2004	38,5	20	67,5	48	6	1	250	2	1	0006,0	Sur demande
K2108.06001221	orangé pur RAL 2004	38,5	20	67,5	48	6	1	250	2	2	0006,0	Sur demande
K2108.06001311	orangé pur RAL 2004	38,5	20	67,5	48	6	1	250	3	1	0006,0	Sur demande
K2108.06001321	orangé pur RAL 2004	38,5	20	67,5	48	6	1	250	3	2	0006,0	Sur demande
K2108.06001411	orangé pur RAL 2004	38,5	20	67,5	48	6	1	250	4	1	0006,0	Sur demande
K2108.06001421	orangé pur RAL 2004	38,5	20	67,5	48	6	1	250	4	2	0006,0	Sur demande
K2108.10001111	orangé pur RAL 2004	38,5	20	67,5	48	10	1	150	1	1	0010,0	Sur demande
K2108.10001121	orangé pur RAL 2004	38,5	20	67,5	48	10	1	150	1	2	0010,0	Sur demande
K2108.10001211	orangé pur RAL 2004	38,5	20	67,5	48	10	1	150	2	1	0010,0	Sur demande
K2108.10001221	orangé pur RAL 2004	38,5	20	67,5	48	10	1	150	2	2	0010,0	Sur demande
K2108.10001311	orangé pur RAL 2004	38,5	20	67,5	48	10	1	150	3	1	0010,0	Sur demande
K2108.10001321	orangé pur RAL 2004	38,5	20	67,5	48	10	1	150	3	2	0010,0	Sur demande
K2108.10001411	orangé pur RAL 2004	38,5	20	67,5	48	10	1	150	4	1	0010,0	Sur demande
K2108.10001421	orangé pur RAL 2004	38,5	20	67,5	48	10	1	150	4	2	0010,0	Sur demande
K2108.01001112	noir	38,5	20	67,5	48	1	1	500	1	1	0001,0	Sur demande
K2108.01002112	noir	38,5	20	67,5	48	1	2	500	1	1	000,10	Sur demande
K2108.01001122	noir	38,5	20	67,5	48	1	1	500	1	2	0001,0	Sur demande
K2108.01002122	noir	38,5	20	67,5	48	1	2	500	1	2	000,10	Sur demande
K2108.01001212	noir	38,5	20	67,5	48	1	1	500	2	1	0001,0	Sur demande
K2108.01002212	noir	38,5	20	67,5	48	1	2	500	2	1	000,10	Sur demande
K2108.01001222	noir	38,5	20	67,5	48	1	1	500	2	2	0001,0	Sur demande
K2108.01002222	noir	38,5	20	67,5	48	1	2	500	2	2	000,10	Sur demande
K2108.01001312	noir	38,5	20	67,5	48	1	1	500	3	1	0001,0	Sur demande
K2108.01002312	noir	38,5	20	67,5	48	1	2	500	3	1	000,10	Sur demande
K2108.01001322	noir	38,5	20	67,5	48	1	1	500	3	2	0001,0	Sur demande
K2108.01002322	noir	38,5	20	67,5	48	1	2	500	3	2	000,10	Sur demande
K2108.01001412	noir	38,5	20	67,5	48	1	1	500	4	1	0001,0	Sur demande
K2108.01002412	noir	38,5	20	67,5	48	1	2	500	4	1	000,10	Sur demande
K2108.01001422	noir	38,5	20	67,5	48	1	1	500	4	2	0001,0	Sur demande
K2108.01002422	noir	38,5	20	67,5	48	1	2	500	4	2	000,10	Sur demande
K2108.01501112	noir	38,5	20	67,5	48	1,5	1	500	1	1	0001,5	Sur demande
K2108.01501122	noir	38,5	20	67,5	48	1,5	1	500	1	2	0001,5	Sur demande
K2108.01501212	noir	38,5	20	67,5	48	1,5	1	500	2	1	0001,5	Sur demande
K2108.01501222	noir	38,5	20	67,5	48	1,5	1	500	2	2	0001,5	Sur demande
K2108.01501312	noir	38,5	20	67,5	48	1,5	1	500	3	1	0001,5	Sur demande
K2108.01501322	noir	38,5	20	67,5	48	1,5	1	500	3	2	0001,5	Sur demande
K2108.01501412	noir	38,5	20	67,5	48	1,5	1	500	4	1	0001,5	Sur demande
K2108.01501422	noir	38,5	20	67,5	48	1,5	1	500	4	2	0001,5	Sur demande
K2108.02001112	noir	38,5	20	67,5	48	2	1	500	1	1	0002,0	Sur demande
K2108.02001122	noir	38,5	20	67,5	48	2	1	500	1	2	0002,0	Sur demande
K2108.02001212	noir	38,5	20	67,5	48	2	1	500	2	1	0002,0	Sur demande
K2108.02001222	noir	38,5	20	67,5	48	2	1	500	2	2	0002,0	Sur demande
K2108.02001312	noir	38,5	20	67,5	48	2	1	500	3	1	0002,0	Sur demande
K2108.02001322	noir	38,5	20	67,5	48	2	1	500	3	2	0002,0	Sur demande
K2108.02001412	noir	38,5	20	67,5	48	2	1	500	4	1	0002,0	Sur demande
K2108.02001422	noir	38,5	20	67,5	48	2	1	500	4	2	0002,0	Sur demande
K2108.02501112	noir	38,5	20	67,5	48	2,5	1	500	1	1	0002,5	Sur demande
K2108.02501122	noir	38,5	20	67,5	48	2,5	1	500	1	2	0002,5	Sur demande
K2108.02501212	noir	38,5	20	67,5	48	2,5	1	500	2	1	0002,5	Sur demande
K2108.02501222	noir	38,5	20	67,5	48	2,5	1	500	2	2	0002,5	Sur demande
K2108.02501312	noir	38,5	20	67,5	48	2,5	1	500	3	1	0002,5	Sur demande
K2108.02501322	noir	38,5	20	67,5	48	2,5	1	500	3	2	0002,5	Sur demande
K2108.02501412	noir	38,5	20	67,5	48	2,5	1	500	4	1	0002,5	Sur demande
K2108.02501422	noir	38,5	20	67,5	48	2,5	1	500	4	2	0002,5	Sur demande
K2108.03001112	noir	38,5	20	67,5	48	3	1	500	1	1	0003,0	Sur demande
K2108.03001122	noir	38,5	20	67,5	48	3	1	500	1	2	0003,0	Sur demande
K2108.03001212	noir	38,5	20	67,5	48	3	1	500	2	1	0003,0	Sur demande
K2108.03001222	noir	38,5	20	67,5	48	3	1	500	2	2	0003,0	Sur demande
K2108.03001312	noir	38,5	20	67,5	48	3	1	500	3	1	0003,0	Sur demande
K2108.03001322	noir	38,5	20	67,5	48	3	1	500	3	2	0003,0	Sur demande
K2108.03001412	noir	38,5	20	67,5	48	3	1	500	4	1	0003,0	Sur demande
K2108.03001422	noir	38,5	20	67,5	48	3	1	500	4	2	0003,0	Sur demande
K2108.04001112	noir	38,5	20	67,5	48	4	1	375	1	1	0004,0	Sur demande
K2108.04001122	noir	38,5	20	67,5	48	4	1	375	1	2	0004,0	Sur demande
K2108.04001212	noir	38,5	20	67,5	48	4	1	375	2	1	0004,0	Sur demande
K2108.04001222	noir	38,5	20	67,5	48	4	1	375	2	2	0004,0	Sur demande
K2108.04001312	noir	38,5	20	67,5	48	4	1	375	3	1	0004,0	Sur demande
K2108.04001322	noir	38,5	20	67,5	48	4	1	375	3	2	0004,0	Sur demande
K2108.04001412	noir	38,5	20	67,5	48	4	1	375	4	1	0004,0	Sur demande
K2108.04001422	noir	38,5	20	67,5	48	4	1	375	4	2	0004,0	Sur demande
K2108.05001112	noir	38,5	20	67,5	48	5	1	300	1	1	0005,0	Sur demande
K2108.05001122	noir	38,5	20	67,5	48	5	1	300	1	2	0005,0	Sur demande
K2108.05001212	noir	38,5	20	67,5	48	5	1	300	2	1	0005,0	Sur demande
K2108.05001222	noir	38,5	20	67,5	48	5	1	300	2	2	0005,0	Sur demande
K2108.05001312	noir	38,5	20	67,5	48	5	1	300	3	1	0005,0	Sur demande
K2108.05001322	noir	38,5	20	67,5	48	5	1	300	3	2	0005,0	Sur demande
K2108.05001412	noir	38,5	20	67,5	48	5	1	300	4	1	0005,0	Sur demande
K2108.05001422	noir	38,5	20	67,5	48	5	1	300	4	2	0005,0	Sur demande
K2108.06001112	noir	38,5	20	67,5	48	6	1	250	1	1	0006,0	Sur demande
K2108.06001122	noir	38,5	20	67,5	48	6	1	250	1	2	0006,0	Sur demande
K2108.06001212	noir	38,5	20	67,5	48	6	1	250	2	1	0006,0	Sur demande
K2108.06001222	noir	38,5	20	67,5	48	6	1	250	2	2	0006,0	Sur demande
K2108.06001312	noir	38,5	20	67,5	48	6	1	250	3	1	0006,0	Sur demande
K2108.06001322	noir	38,5	20	67,5	48	6	1	250	3	2	0006,0	Sur demande
K2108.06001412	noir	38,5	20	67,5	48	6	1	250	4	1	0006,0	Sur demande
K2108.06001422	noir	38,5	20	67,5	48	6	1	250	4	2	0006,0	Sur demande
K2108.10001112	noir	38,5	20	67,5	48	10	1	150	1	1	0010,0	Sur demande
K2108.10001122	noir	38,5	20	67,5	48	10	1	150	1	2	0010,0	Sur demande
K2108.10001212	noir	38,5	20	67,5	48	10	1	150	2	1	0010,0	Sur demande
K2108.10001222	noir	38,5	20	67,5	48	10	1	150	2	2	0010,0	Sur demande
K2108.10001312	noir	38,5	20	67,5	48	10	1	150	3	1	0010,0	Sur demande
K2108.10001322	noir	38,5	20	67,5	48	10	1	150	3	2	0010,0	Sur demande
K2108.10001412	noir	38,5	20	67,5	48	10	1	150	4	1	0010,0	Sur demande
K2108.10001422	noir	38,5	20	67,5	48	10	1	150	4	2	0010,0	Sur demande
