K1523

Volants à 2 bras en aluminium sans poignée

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position
    - Volants à 2 bras en aluminium sans poignée

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Volant en aluminium.
Cache du moyeu en thermoplastique, noir.
Tige filetée ISO 4027 en acier classe de résistance 45 H, noire.Finition :Noir ou avec revêtement par poudre argent.

Avec alésage d'ajustement.
Avec alésage d'ajustement et rainure de clavette.
Avec alésage d'ajustement et alésage transversal.
Avec alésage d'ajustement, rainure de clavette et alésage transversal.Nota :Concentricité et planéité de la jante ≤ 0,4 mm.Montage :Le cache du moyeu est livré non monté.
Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle d'appui K0173.
Pour les modèles avec alésage transversal, la fixation s'effectue à l'aide d'une tige filetée ISO 4027.Accessoires :K0173 Rondelle.
K1160 Vis CHC tête courte DIN 6912.Contenu de la livraisonVolant en aluminium.
Cache du moyeu.
Tige filetée ISO 4027 (modèles avec alésage transversal).Indication de dessin :

1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1523 Volants à 2 bras en aluminium sans poignée

815 kB

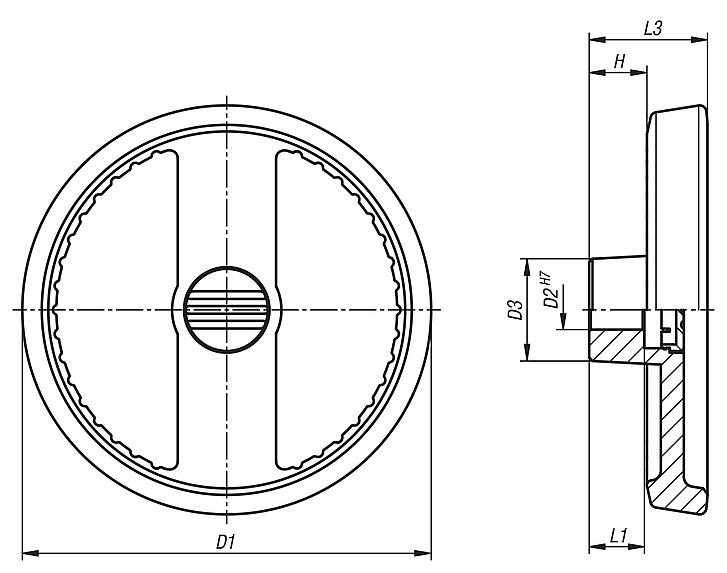

Dessins (aperçu complet)

Volants à 2 bras en aluminium sans poignée, forme A, avec alésage d'ajustement et alésage transversal

plus d'infos

Dessins

Volants à 2 bras en aluminium sans poignée, forme A, avec alésage d'ajustement et alésage transversal

Sélection/filtre d'articles

Référence	Couleur du corps de base	Forme	Type de forme	D1	D2	D3	L1	L3	H	H2	D7	Prix
K1523.1251216	noir	A	trou avec vis de serrage	125	12	31	18	36	17,6	6,5	M6	Sur demande
K1523.1251416	noir	A	trou avec vis de serrage	125	14	31	18	36	17,6	6,5	M6	Sur demande
K1523.1601416	noir	A	trou avec vis de serrage	160	14	36	20	40	19,4	6,5	M6	Sur demande
K1523.1601616	noir	A	trou avec vis de serrage	160	16	36	20	40	19,4	8	M6	Sur demande
K1523.1251226	argent	A	trou avec vis de serrage	125	12	31	18	36	17,6	6,5	M6	Sur demande
K1523.1251426	argent	A	trou avec vis de serrage	125	14	31	18	36	17,6	6,5	M6	Sur demande
K1523.1601426	argent	A	trou avec vis de serrage	160	14	36	20	40	19,4	6,5	M6	Sur demande
K1523.1601626	argent	A	trou avec vis de serrage	160	16	36	20	40	19,4	8	M6	Sur demande

Volants à 2 bras en aluminium sans poignée, forme B, avec alésage d'ajustement, rainure de clavette et alésage transversal

plus d'infos

Dessins

Volants à 2 bras en aluminium sans poignée, forme B, avec alésage d'ajustement, rainure de clavette et alésage transversal

Sélection/filtre d'articles

Référence	Couleur du corps de base	Forme	Type de forme	D1	D2	D3	L1	L3	H	H2	D7	B3	T	Prix
K1523.125121046	noir	B	trou lisse avec rainure, avec trou transversal	125	12	31	18	36	17,6	6,5	M6	4	13,8	Sur demande
K1523.125141056	noir	B	trou lisse avec rainure, avec trou transversal	125	14	31	18	36	17,6	6,5	M6	5	16,3	Sur demande
K1523.160141056	noir	B	trou lisse avec rainure, avec trou transversal	160	14	36	20	40	19,4	6,5	M6	5	16,3	Sur demande
K1523.160161056	noir	B	trou lisse avec rainure, avec trou transversal	160	16	36	20	40	19,4	8	M6	5	18,3	Sur demande
K1523.125122046	argent	B	trou lisse avec rainure, avec trou transversal	125	12	31	18	36	17,6	6,5	M6	4	13,8	Sur demande
K1523.125142056	argent	B	trou lisse avec rainure, avec trou transversal	125	14	31	18	36	17,6	6,5	M6	5	16,3	Sur demande
K1523.160142056	argent	B	trou lisse avec rainure, avec trou transversal	160	14	36	20	40	19,4	6,5	M6	5	16,3	Sur demande
K1523.160162056	argent	B	trou lisse avec rainure, avec trou transversal	160	16	36	20	40	19,4	8	M6	5	18,3	Sur demande

Volants à 2 bras en aluminium sans poignée, forme C, avec alésage d'ajustement et rainure de clavette

plus d'infos

Dessins

Volants à 2 bras en aluminium sans poignée, forme C, avec alésage d'ajustement et rainure de clavette

Sélection/filtre d'articles

Référence	Couleur du corps de base	Forme	Type de forme	D1	D2	D3	L1	L3	H	B3	T	Prix
K1523.12512104	noir	C	alésage avec rainure	125	12	31	18	36	17,6	4	13,8	Sur demande
K1523.12514105	noir	C	alésage avec rainure	125	14	31	18	36	17,6	5	16,3	Sur demande
K1523.16014105	noir	C	alésage avec rainure	160	14	36	20	40	19,4	5	16,3	Sur demande
K1523.16016105	noir	C	alésage avec rainure	160	16	36	20	40	19,4	5	18,3	Sur demande
K1523.12512204	argent	C	alésage avec rainure	125	12	31	18	36	17,6	4	13,8	Sur demande
K1523.12514205	argent	C	alésage avec rainure	125	14	31	18	36	17,6	5	16,3	Sur demande
K1523.16014205	argent	C	alésage avec rainure	160	14	36	20	40	19,4	5	16,3	Sur demande
K1523.16016205	argent	C	alésage avec rainure	160	16	36	20	40	19,4	5	18,3	Sur demande

Volants à 2 bras en aluminium sans poignée, forme E, avec alésage d'ajustement

plus d'infos

Dessins

Volants à 2 bras en aluminium sans poignée, forme E, avec alésage d'ajustement

Sélection/filtre d'articles

Référence	Couleur du corps de base	Forme	Type de forme	D1	D2	D3	L1	L3	H	Prix
K1523.125121	noir	E	avec alésage	125	12	31	18	36	17,6	Sur demande
K1523.125141	noir	E	avec alésage	125	14	31	18	36	17,6	Sur demande
K1523.160141	noir	E	avec alésage	160	14	36	20	40	19,4	Sur demande
K1523.160161	noir	E	avec alésage	160	16	36	20	40	19,4	Sur demande
K1523.125122	argent	E	avec alésage	125	12	31	18	36	17,6	Sur demande
K1523.125142	argent	E	avec alésage	125	14	31	18	36	17,6	Sur demande
K1523.160142	argent	E	avec alésage	160	14	36	20	40	19,4	Sur demande
K1523.160162	argent	E	avec alésage	160	16	36	20	40	19,4	Sur demande
