Descripción del artículo/Imágenes del producto

DescripciónMaterial, versión: Cuerpo de acero para temple y revenido endurecido y bruñido.
Pasador de posicionamiento de acero para herramientas endurecido.Indicación:* Se puede posicionar dentro de estas indicaciones de diámetro.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0917 Unidades de posicionamiento elásticas con cono

261 kB

Información técnica - unidades de posicionamiento

77,2 kB

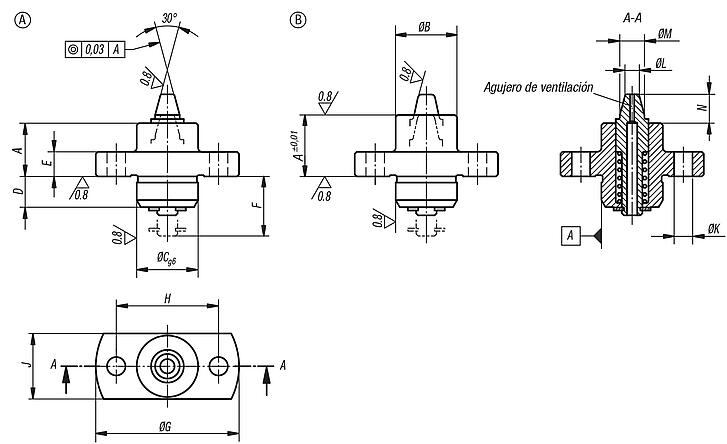

Planos

Selección/filtro de artículos

Referencia	Forma	A	B	C	D	E	F	G	H	J	K	L	M	N	R	S	T	Perforación de alojamiento	Fuerza del muelle del cono N
K0917.15060	A	13	15	15	7,5	6	15	35	25	16	4,5	3,5	6	7,4	15	M4	16	ø3,8 - ø5,2*	6,4 - 19,3
K0917.15070	A	13	15	15	7,5	6	15	35	25	16	4,5	4,5	7	7,4	15	M4	16	ø4,8 - ø6,2*	6,4 - 19,3
K0917.20090	A	18	20	20	10	8	20	40	30	22	4,5	5,5	9	9,3	20	M4	21	ø5,8 - ø8,2*	5,5 - 20,5
K0917.20110	A	18	20	20	10	8	20	40	30	22	4,5	7,5	11	9,3	20	M4	21	ø7,8 - ø10,2*	5,5 - 20,5

Referencia	Forma	A	B	C	D	E	F	G	H	J	K	L	M	N	R	S	T	Perforación de alojamiento	Fuerza del muelle del cono N
K0917.15061	B	15	15	15	7,5	6	15	35	25	16	4,5	3,5	6	5,4	15	M4	16	ø3,8 - ø5,2*	6,4 - 19,3
K0917.15071	B	15	15	15	7,5	6	15	35	25	16	4,5	4,5	7	5,4	15	M4	16	ø4,8 - ø6,2*	6,4 - 19,3
K0917.20091	B	20	20	20	10	8	20	40	30	22	4,5	5,5	9	7,3	20	M4	21	ø5,8 - ø8,2*	5,5 - 20,5
K0917.20111	B	20	20	20	10	8	20	40	30	22	4,5	7,5	11	7,3	20	M4	21	ø7,8 - ø10,2*	5,5 - 20,5
