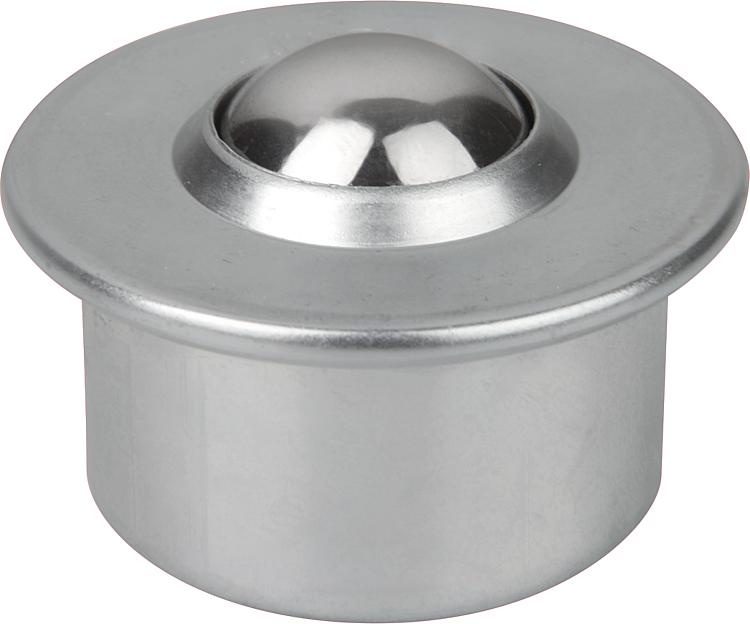

Ruedecillas esféricas con carcasa de chapa de acero

Volver

Productos
- Elementos de mando | Elementos estándar
  - Tecnología de transporte
    - Ruedecillas esféricas
      - Ruedecillas esféricas con carcasa de chapa de acero

Descripción del artículo/Imágenes del producto

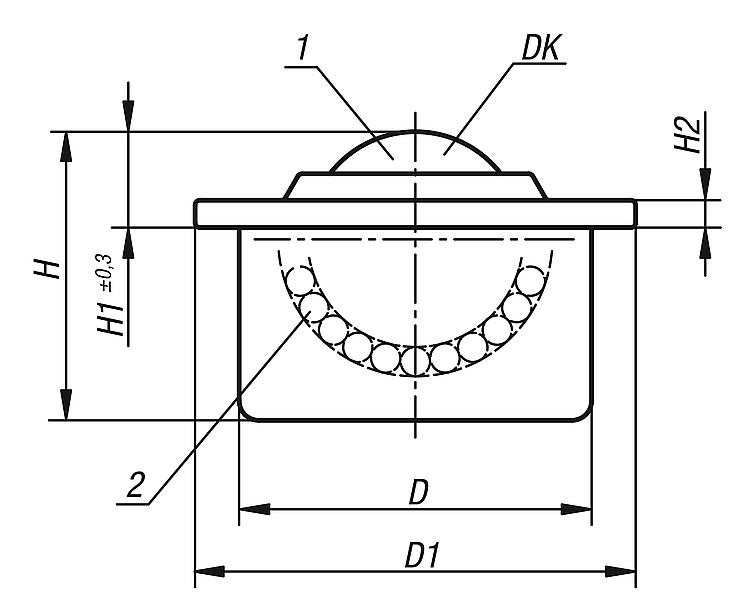

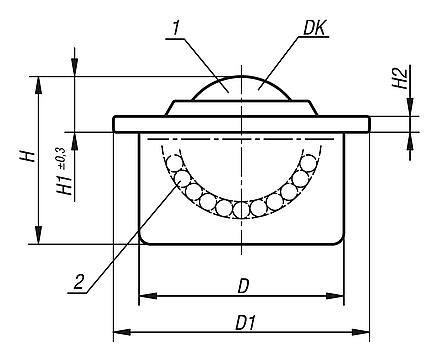

DescripciónMaterial:Acero galvanizado o acero inoxidable.Indicación:K0760-115 no tiene ninguna junta de fieltro.Indicación sobre el dibujo:

1) Bola de carga
2) Bola de soporte

Forma B: cubierta y carcasa cincadas, bolas de acero
Forma C: cubierta y carcasa cincadas, bolas de acero inoxidable
Forma D: cubierta, carcasa y bolas de acero inoxidable

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0760 Ruedecillas esféricas con carcasa de chapa de acero

258 kB

Indicaciones de instalación y datos técnicos para ruedecillas esféricas

63,7 kB

Planos

Selección/filtro de artículos

Referencia	Forma	DK	D	D1	H	H1	H2	Capacidad de carga C (N)	Anillo de tolerancia adecuado para ruedecillas esféricas
K0760.115	B	15,8	24±0,2	31	21	9,5	2,8	600	K0766.024
K0760.122	B	22,2	36±0,2	45	30	9,8	2,8	1600	K0766.036
K0760.130	B	30	45±0,2	55	37	13,8	4	3000	K0766.045
K0760.145	B	44,5	62±0,2	75	53,5	19	4	6100	K0766.062
K0760.215	C	15,8	24±0,2	31	21	9,5	2,8	600	K0766.024
K0760.222	C	22,2	36±0,2	45	30	9,8	2,8	1600	K0766.036
K0760.230	C	30	45±0,2	55	37	13,8	4	3000	K0766.045
K0760.245	C	44,5	62±0,2	75	53,5	19	4	6100	K0766.062
K0760.315	D	15,8	24±0,2	31	21	9,5	2,8	380	K0766.024
K0760.322	D	22,2	36±0,2	45	30	9,8	2,8	1000	K0766.036
K0760.330	D	30	45±0,2	55	37	13,8	4	2000	K0766.045
