Nueva certificación de EHEDG del sistema de junta y tornillo Hygienic USIT® En el marco de la nueva certificación, los socios de cooperación KIPP y Freudenberg Sealing Technologies han realizado diversas optimizaciones en el innovador sistema de junta y apoyo Hygienic USIT®. La solución de acero inoxidable en Hygienic DESIGN ha sido especialmente creada para las zonas en que la higiene es esencial.
| Resumen de novedades del Sistema de junta y tornillo higiénico de acero inoxidable:
- Para una mejora del centrado se ha reducido ligeramente el diámetro interior de la arandela de junta. Este cambio impuso, a su vez, la adaptación del vástago del tornillo.
- La graduación de la longitud del vástago ha sido modificada y, por motivos de homogeneidad visual, se ha adaptado también la tuerca de sombrerete al cabezal del tornillo.
- Estos componentes de acero inoxidable perfeccionados han sido certificados según EL Class I AUX.
|

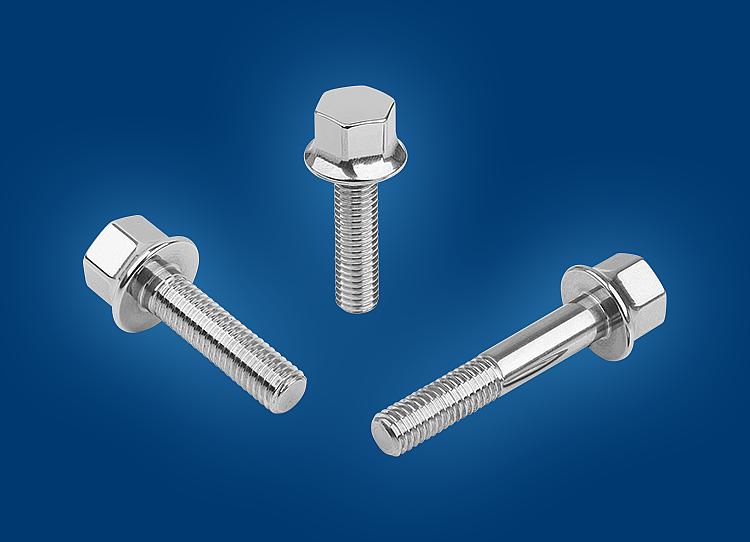

| El punto de partida del sistema de junta y tornillo es la junta Hygienic USIT® de Freudenberg. A juego con la arandela junta, KIPP ha creado un tornillo hexagonal y tuerca de sombrerete NOVOnox hygienic adecuados. La combinación de estos productos de acero inoxidable da como resultado un sistema de junta y tornillo que cumple todas las exigencias de áreas sensibles en términos de higiene. Todos los productos también están disponibles individualmente, pero el certificado de EHEDG solo se aplica al sistema en su conjunto. |
|
|
|
|
El European Hygienic Engineering & Design Group (EHEDG, el grupo Europeo para el Diseño de Equipos Higiénicos) fue fundado en el año 1989.
Esta organización está formada por personas activas en las áreas de la fabricación de aparatos, producción alimentaria, proveedores del sector alimentario, instituciones de investigación y universidades, así como servicios públicos de salud y organizaciones gubernamentales.
|
| El EHEDG se ha puesto como objetivo alcanzar una continua mejora en términos de tecnología de higiene, así como en el diseño en la producción alimentaria. |
HEINRICH KIPP WERK, en su calidad de miembro del EHEDG, se compromete a implementar sus exigencias. El grupo EHEDG divulga entre sus miembros, de conformidad con las disposiciones legales, indicaciones sobre los principales estándares del diseño higiénico.
|
|
|
|
En las tablas figuran las dimensiones y los números de artículo de las dos versiones:
|
|
Arandelas de junta y apoyo:
|
Rosca
|
Elástomero
|
Número de artículo antiguo
|
Número de artículo nuevo
|
|
M04
|
75 EPDM 295 (negro)
|
K1326.031
|
K1491.041
|
|
70 EPDM 253815 (blanco)
|
K1326.032
|
K1491.042
|
|
75 FLUOROPRENE®
XP 45 (azul)
|
K1326.034
|
K1491.044
|
|
M05
|
75 EPDM 295 (negro)
|
K1326.051
|
K1491.051
|
|
70 EPDM 253815 (blanco)
|
K1326.052
|
K1491.052
|
|
75 FLUOROPRENE®
XP 45 (azul)
|
K1326.054
|
K1491.054
|
|
M06
|
75 EPDM 295 (negro)
|
K1326.061
|
K1491.061
|
|
70 EPDM 253815 (blanco)
|
K1326.062
|
K1491.062
|
|
75 FLUOROPRENE®
XP 45 (azul)
|
K1326.064
|
K1491.064
|
|
M08
|
75 EPDM 295 (negro)
|
K1326.081
|
K1491.081
|
|
70 EPDM 253815 (blanco)
|
K1326.082
|
K1491.082
|
|
75 FLUOROPRENE®
XP 45 (azul)
|
K1326.084
|
K1491.084
|
|
M10
|
75 EPDM 295 (negro)
|
K1326.101
|
K1491.101
|
|
70 EPDM 253815 (blanco)
|
K1326.102
|
K1491.102
|
|
75 FLUOROPRENE®
XP 45 (azul)
|
K1326.104
|
K1491.104
|
|
M12
|
75 EPDM 295 (negro)
|
K1326.121
|
K1491.121
|
|
70 EPDM 253815 (blanco)
|
K1326.122
|
K1491.122
|
|
75 FLUOROPRENE®
XP 45 (azul)
|
K1326.124
|
K1491.124
|
|
M16
|
75 EPDM 295 (negro)
|
K1326.161
|
K1491.161
|
|
70 EPDM 253815 (blanco)
|
K1326.162
|
K1491.162
|
|
75 FLUOROPRENE®
XP 45 (azul)
|
K1326.164
|
K1491.164
|
|
|
|
Tornillos hexagonales:
|
Diámetro de rosca
|
Longitud nominal
|
Longitud de rosca
|
Número de artículo antiguo
|
Número de artículo nuevo
|
|
M04
|
8
|
8
|
K1327.04X8
|
K1492.04X8
|
|
M04
|
10
|
10
|
-
|
K1492.04X10
|
|
M04
|
12
|
12
|
K1327.04X12
|
K1492.04X12
|
|
M04
|
16
|
16
|
K1327.04X16
|
K1492.04X16
|
|
M04
|
20
|
20
|
K1327.04X20
|
K1492.04X20
|
|
M04
|
25
|
14
|
K1327.04X25
|
K1492.04X25
|
|
M04
|
30
|
14
|
-
|
K1492.04X30
|
|
M04
|
35
|
14
|
-
|
K1492.04X35
|
|
M04
|
40
|
14
|
-
|
K1492.04X40
|
|
M05
|
10
|
10
|
K1327.05X10
|
K1492.05X10
|
|
M05
|
12
|
12
|
-
|
K1492.05X12
|
|
M05
|
16
|
16
|
-
|
K1492.05X16
|
|
M05
|
20
|
20
|
K1327.05X20
|
K1492.05X20
|
|
M05
|
25
|
16
|
K1327.05X25
|
K1492.05X25
|
|
M05
|
30
|
16
|
K1327.05X30
|
K1492.05X30
|
|
M05
|
35
|
16
|
K1327.05X35
|
K1492.05X35
|
|
M05
|
40
|
16
|
K1327.05X40
|
K1492.05X40
|
|
M05
|
45
|
16
|
-
|
K1492.05X45
|
|
M05
|
50
|
16
|
-
|
K1492.05X50
|
|
M06
|
12
|
12
|
K1327.06X12
|
K1492.06X12
|
|
M06
|
16
|
16
|
-
|
K1492.06X16
|
|
M06
|
20
|
20
|
K1327.06X20
|
K1492.06X20
|
|
M06
|
25
|
25
|
K1327.06X25
|
K1492.06X25
|
|
M06
|
30
|
18
|
K1327.06X30
|
K1492.06X30
|
|
M06
|
35
|
18
|
K1327.06X35
|
K1492.06X35
|
|
M06
|
40
|
18
|
K1327.06X40
|
K1492.06X40
|
|
M06
|
45
|
18
|
K1327.06X45
|
K1492.06X45
|
|
M06
|
50
|
18
|
K1327.06X50
|
K1492.06X50
|
|
M06
|
60
|
18
|
-
|
K1492.06X60
|
|
M08
|
16
|
16
|
-
|
K1492.08X16
|
|
M08
|
20
|
20
|
K1327.08X20
|
K1492.08X20
|
|
M08
|
25
|
25
|
K1327.08X25
|
K1492.08X25
|
|
M08
|
30
|
30
|
K1327.08X30
|
K1492.08X30
|
|
M08
|
35
|
35
|
K1327.08X35
|
K1492.08X35
|
|
M08
|
40
|
22
|
K1327.08X40
|
K1492.08X40
|
|
M08
|
45
|
22
|
K1327.08X45
|
K1492.08X45
|
|
M08
|
50
|
22
|
K1327.08X50
|
K1492.08X50
|
|
M08
|
60
|
22
|
K1327.08X60
|
K1492.08X60
|
|
M08
|
70
|
22
|
K1327.08X70
|
K1492.08X70
|
|
M08
|
80
|
22
|
-
|
K1492.08X80
|
|
M10
|
20
|
20
|
K1327.10X20
|
K1492.10X20
|
|
M10
|
25
|
25
|
K1327.10X25
|
K1492.10X25
|
|
M10
|
30
|
30
|
K1327.10X30
|
K1492.10X30
|
|
M10
|
35
|
35
|
K1327.10X35
|
K1492.10X35
|
|
M10
|
40
|
40
|
K1327.10X40
|
K1492.10X40
|
|
M10
|
45
|
26
|
K1327.10X45
|
K1492.10X45
|
|
M10
|
50
|
26
|
K1327.10X50
|
K1492.10X50
|
|
M10
|
60
|
26
|
K1327.10X60
|
K1492.10X60
|
|
M10
|
70
|
26
|
K1327.10X70
|
K1492.10X70
|
|
M10
|
80
|
26
|
K1327.10X80
|
K1492.10X80
|
|
M12
|
25
|
25
|
K1327.12X25
|
K1492.12X25
|
|
M12
|
30
|
30
|
K1327.12X30
|
K1492.12X30
|
|
M12
|
35
|
35
|
K1327.12X35
|
K1492.12X35
|
|
M12
|
40
|
40
|
K1327.12X40
|
K1492.12X40
|
|
M12
|
45
|
45
|
K1327.12X45
|
K1492.12X45
|
|
M12
|
50
|
30
|
K1327.12X50
|
K1492.12X50
|
|
M12
|
60
|
30
|
K1327.12X60
|
K1492.12X60
|
|
M12
|
70
|
30
|
K1327.12X70
|
K1492.12X70
|
|
M12
|
80
|
30
|
K1327.12X80
|
K1492.12X80
|
|
M16
|
30
|
30
|
K1327.16X30
|
K1492.16X30
|
|
M16
|
35
|
35
|
K1327.16X35
|
K1492.16X35
|
|
M16
|
40
|
40
|
K1327.16X40
|
K1492.16X40
|
|
M16
|
45
|
45
|
K1327.16X45
|
K1492.16X45
|
|
M16
|
50
|
50
|
K1327.16X50
|
K1492.16X50
|
|
M16
|
60
|
60
|
K1327.16X60
|
K1492.16X60
|
|
M16
|
70
|
38
|
K1327.16X70
|
K1492.16X70
|
|
M16
|
80
|
38
|
K1327.16X80
|
K1492.16X80
|
|
|
|
Tuercas de sombrerete:
|
Diámetro de rosca
|
Número de artículo antiguo
|
Número de artículo nuevo
|
|
M04
|
K1328.04
|
K1493.04
|
|
M05
|
K1328.05
|
K1493.05
|
|
M06
|
K1328.06
|
K1493.06
|
|
M08
|
K1328.08
|
K1493.08
|
|
M10
|
K1328.10
|
K1493.10
|
|
M12
|
K1328.12
|
K1493.12
|
|
M16
|
K1328.16
|
K1493.16
|
|
|
|
|
| Disponibilidad Aquí podrá comprobar la disponibilidad de los artículos. |
|
