K1961

Testa a sfera, piastra di centraggio, teste a prisma, teste di...

Indietro

Prodotti
- Tecnica di serraggio
  - Tecnica di serraggio di pezzi da lavorare
    - Elementi di supporto, staffe di riferimento
      - Testa a sfera, piastra di centraggio, teste a prisma, teste di fissaggio, testa con sfera rotante

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Trattato termicamente e brunito.
Sfera temprata.Nota:Utilizzabile con
K1941
K1943
K1944
K1233
K1945

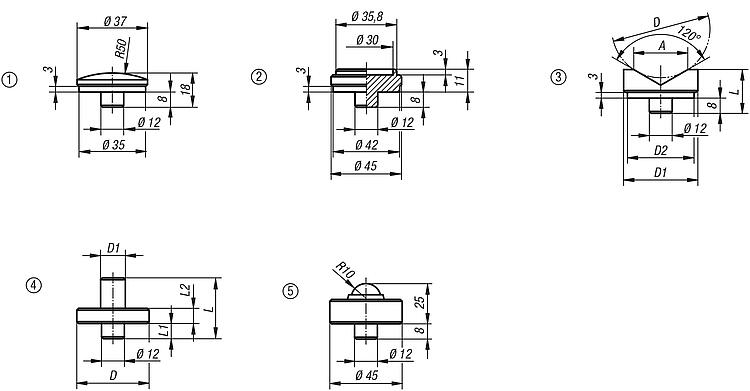

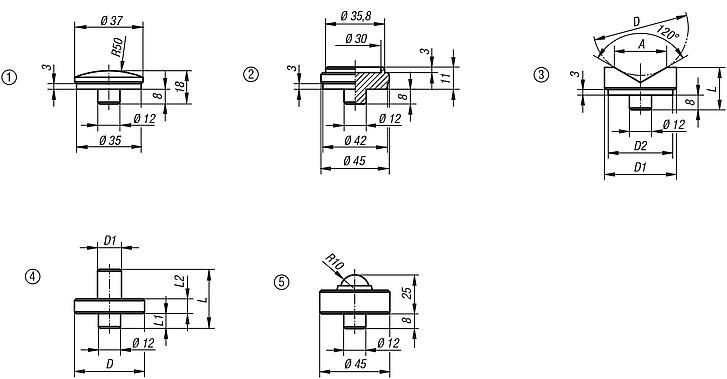

K1946.010Nota disegno:

1) Testa a sfera
2) Piastra di centraggio
3) Testa a prisma
4) Testa di fissaggio
5) Testina con sfera rotante

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1961 Testa a sfera, piastra di centraggio, teste a prisma, teste di fissaggio, testa con sfera rotante

158 kB

Disegni (sintesi completa)

Testa con sfera rotante

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	F max. kN	CAD	Acc.	Prezzo	Ordinare
K1961.05	Testina	con sfera rotante	30			36,15 €

Testa di fissaggio

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Denominazione	D	D1	L	L1	L2	CAD	Acc.	Prezzo	Ordinare
K1961.04	Testa Di Fissaggio	63	14	35	8	12			35,29 €
K1961.041	Testa Di Fissaggio	78	25	53	8	15			31,56 €

Testa a sfera

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Denominazione	CAD	Acc.	Prezzo	Ordinare
K1961.01	Testa A Sfera			6,95 €

Testa a prisma

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Denominazione	D	D min.	D1	D2	L	A	CAD	Acc.	Prezzo	Ordinare
K1961.02	Testa A Prisma	50	10	45	42	23	32			14,88 €
K1961.021	Testa A Prisma	100	22	65	62	38	56			38,36 €

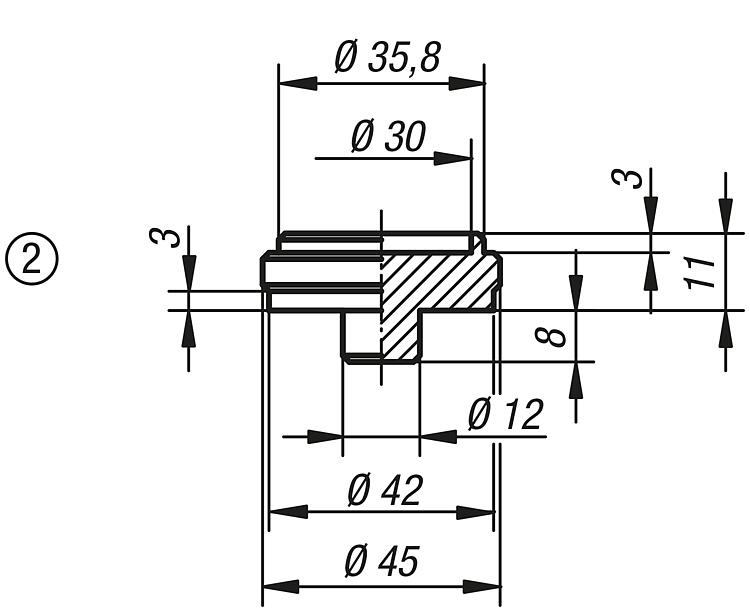

Piastra di centraggio

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Denominazione	CAD	Acc.	Prezzo	Ordinare
K1961.03	Piastra Di Centraggio			9,78 €
