K0286Supporti oscillanti con ritorno automatico |
Indietro |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:temprato e brunito.Nota:I supporti oscillanti servono per sostenere e fissare i pezzi non lavorati e lavorati. Inoltre, fungono da battute, supporti e pressori nella fabbricazione di utensili e di attrezzature.Vantaggi:- Un o-ring integrato trattiene la sfera in posizione e impedisce l'infiltrazione di sporco e di pezzi estranei.

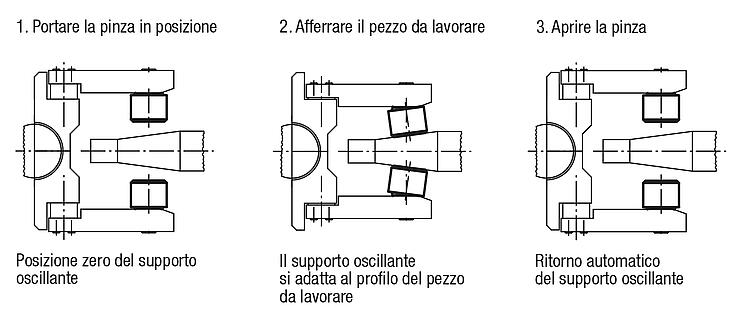

- Il supporto ritorna automaticamente in posizione zero dopo il serraggio.

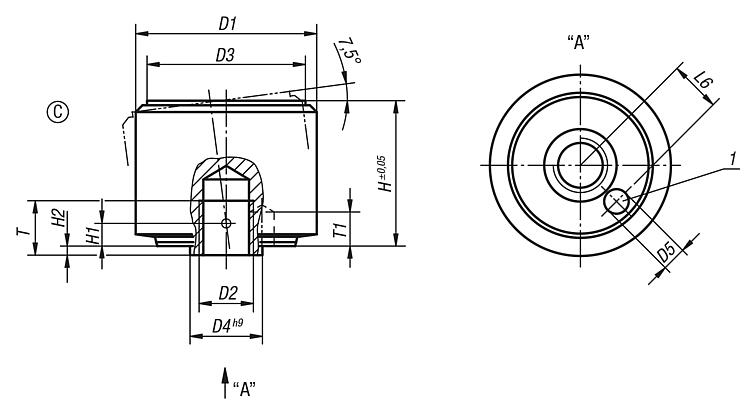

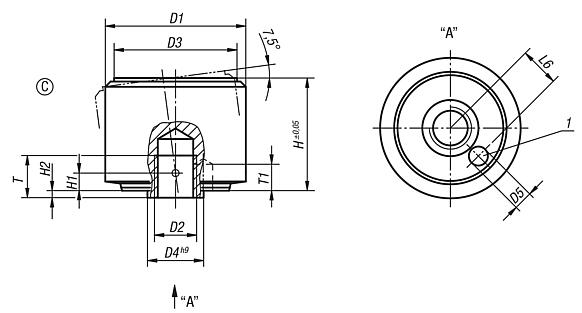

- Elevata capacità di carico con dimensioni ridotte.Nota disegno:Forma C: appoggio piano

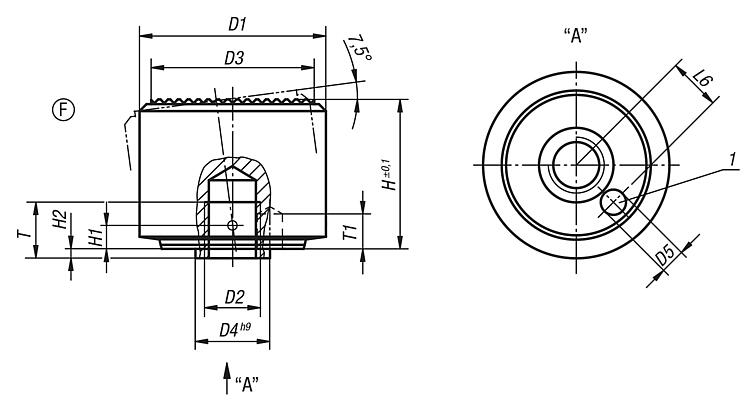

Forma F: appoggio con zigrinatura
1) Foro per perno come spina antitorsione DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0286.105 | C | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 |  | | 38,96 € | | | K0286.106 | C | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 42,92 € | | | K0286.108 | C | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 42,92 € | | | K0286.110 | C | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 51,67 € | | | K0286.112 | C | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 61,20 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0286.305 | F | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 52,45 € | | | K0286.306 | F | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 58,82 € | | | K0286.308 | F | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 58,82 € | | | K0286.310 | F | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 71,54 € | | | K0286.312 | F | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 81,85 € | |
|
