K0287Supporti oscillanti regolabili |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio o acciaio inox.Versione:Modello in acciaio:
Alloggiamento trattato termicamente e con fosfato di manganese.
Dado brunito.
Modello in acciaio inox:
Alloggiamento trattato termicamente e con lucidatura elettrolitica.
Dado non trattato.Nota:La sfera è bloccata contro la rotazione. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|

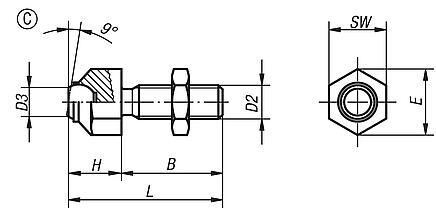

| N. ordine | Forma | Materiale
corpo base | B | D2 | D3 | H | L | E | SW | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0287.108 | C | acciaio | 25 | M8 | 5,8 | 11,6 | 36,6 | 14,5 | 13 | 8,5 | 8 |  | | 23,58 € | | | K0287.110 | C | acciaio | 30 | M10 | 8,6 | 15,7 | 45,7 | 19 | 17 | 12 | 8 | | | 31,68 € | | | K0287.112 | C | acciaio | 35 | M12 | 8,6 | 15,7 | 50,7 | 19 | 17 | 12 | 15 | | | 31,68 € | | | K0287.116 | C | acciaio | 40 | M16 | 10,5 | 20,7 | 60,7 | 27 | 24 | 16 | 25 | | | 43,71 € | | | K0287.120 | C | acciaio | 50 | M20 | 20 | 27,3 | 77,3 | 33 | 30 | 25 | 90 | | | 75,69 € | | | K0287.1081 | C | acciaio inox | 25 | M8 | 5,8 | 11,6 | 36,6 | 14,5 | 13 | 8,5 | 8 | | | 28,31 € | | | K0287.1101 | C | acciaio inox | 30 | M10 | 8,6 | 15,7 | 45,7 | 19 | 17 | 12 | 8 | | | 38,03 € | | | K0287.1121 | C | acciaio inox | 35 | M12 | 8,6 | 15,7 | 50,7 | 19 | 17 | 12 | 15 | | | 38,03 € | | | K0287.1161 | C | acciaio inox | 40 | M16 | 10,5 | 20,7 | 60,7 | 27 | 24 | 16 | 25 | | | 52,45 € | | | K0287.1201 | C | acciaio inox | 50 | M20 | 20 | 27,3 | 77,3 | 33 | 30 | 25 | 90 | | | 90,83 € | |
|
Selezione/filtro articoli |
|

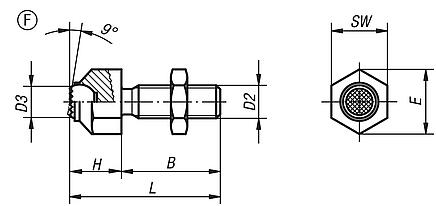

| N. ordine | Forma | Materiale
corpo base | B | D2 | D3 | H | L | E | SW | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0287.308 | F | acciaio | 25 | M8 | 5,8 | 11,6 | 36,6 | 14,5 | 13 | 8,5 | 8 | | | 31,86 € | | | K0287.310 | F | acciaio | 30 | M10 | 8,6 | 15,7 | 45,7 | 19 | 17 | 12 | 8 | | | 40,81 € | | | K0287.312 | F | acciaio | 35 | M12 | 8,6 | 15,7 | 50,7 | 19 | 17 | 12 | 15 | | | 40,81 € | | | K0287.316 | F | acciaio | 40 | M16 | 10,5 | 20,7 | 60,7 | 27 | 24 | 16 | 25 | | | 57,75 € | | | K0287.320 | F | acciaio | 50 | M20 | 20 | 27,3 | 77,3 | 33 | 30 | 25 | 90 | | | 90,88 € | | | K0287.3081 | F | acciaio inox | 25 | M8 | 5,8 | 11,6 | 36,6 | 14,5 | 13 | 8,5 | 8 | | | 38,20 € | | | K0287.3101 | F | acciaio inox | 30 | M10 | 8,6 | 15,7 | 45,7 | 19 | 17 | 12 | 8 | | | 48,98 € | | | K0287.3121 | F | acciaio inox | 35 | M12 | 8,6 | 15,7 | 50,7 | 19 | 17 | 12 | 15 | | | 48,98 € | | | K0287.3161 | F | acciaio inox | 40 | M16 | 10,5 | 20,7 | 60,7 | 27 | 24 | 16 | 25 | | | 69,31 € | | | K0287.3201 | F | acciaio inox | 50 | M20 | 20 | 27,3 | 77,3 | 33 | 30 | 25 | 90 | | | 109,07 € | |
|
