K0294Perno d'appoggio in acciaio, bonificato e brunito |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.Nota:I perni d'appoggio servono per sostenere i pezzi non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.
Nella filettatura D è possibile avvitare o incollare perni filettati o viti prigioniere. Un modo semplice per creare un appoggio con filettatura esterna.Nota disegno:Forma A: superficie piana
Forma B: superficie sferica

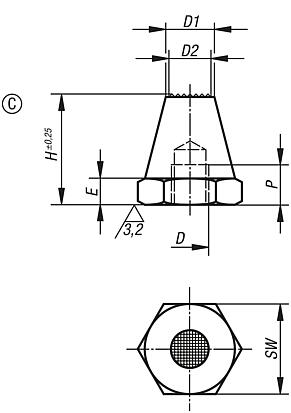

Forma C: superficie zigrinata DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | E | H | P | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0294.106012 | A | M6 | 6 | 3 | 12,5 | 4 | 11 |  | | 11,87 € | | | K0294.106025 | A | M6 | 6 | 3 | 25 | 7 | 11 | | | 13,32 € | | | K0294.108015 | A | M8 | 8 | 4 | 15 | 6 | 13 | | | 13,74 € | | | K0294.108030 | A | M8 | 8 | 4 | 30 | 9 | 13 | | | 15,48 € | | | K0294.110020 | A | M10 | 10 | 5 | 20 | 9 | 17 | | | 16,56 € | | | K0294.110040 | A | M10 | 10 | 5 | 40 | 13 | 17 | | | 17,61 € | | | K0294.112025 | A | M12 | 12 | 6 | 25 | 11 | 19 | | | 17,91 € | | | K0294.112050 | A | M12 | 12 | 6 | 50 | 16 | 19 | | | 19,53 € | | | K0294.116030 | A | M16 | 16 | 8 | 30 | 12 | 24 | | | 36,64 € | | | K0294.116060 | A | M16 | 16 | 8 | 60 | 20 | 24 | | | 44,63 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | E | H | P | R | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0294.206012 | B | M6 | 6 | 3 | 12,5 | 4 | 5 | 11 | | | 9,81 € | | | K0294.206025 | B | M6 | 6 | 3 | 25 | 7 | 5 | 11 | | | 11,49 € | | | K0294.208015 | B | M8 | 8 | 4 | 15 | 6 | 8,5 | 13 | | | 11,21 € | | | K0294.208030 | B | M8 | 8 | 4 | 30 | 9 | 8,5 | 13 | | | 11,94 € | | | K0294.210020 | B | M10 | 10 | 5 | 20 | 9 | 9 | 17 | | | 12,44 € | | | K0294.210040 | B | M10 | 10 | 5 | 40 | 13 | 9 | 17 | | | 13,64 € | | | K0294.212025 | B | M12 | 12 | 6 | 25 | 11 | 12,75 | 19 | | | 13,64 € | | | K0294.212050 | B | M12 | 12 | 6 | 50 | 16 | 12,75 | 19 | | | 14,61 € | | | K0294.216030 | B | M16 | 16 | 8 | 30 | 12 | 17 | 24 | | | 26,15 € | | | K0294.216060 | B | M16 | 16 | 8 | 60 | 20 | 17 | 24 | | | 31,16 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma
| D | D1 | D2 | E | H | P | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0294.306012 | C | M6 | 6 | 5 | 3 | 12,5 | 4 | 11 | | | 13,05 € | | | K0294.306025 | C | M6 | 6 | 5 | 3 | 25 | 7 | 11 | | | 13,58 € | | | K0294.308015 | C | M8 | 8 | 6 | 4 | 15 | 6 | 13 | | | 13,54 € | | | K0294.308030 | C | M8 | 8 | 6 | 4 | 30 | 9 | 13 | | | 14,27 € | | | K0294.310020 | C | M10 | 10 | 8 | 5 | 20 | 9 | 17 | | | 15,87 € | | | K0294.310040 | C | M10 | 10 | 8 | 5 | 40 | 13 | 17 | | | 16,53 € | | | K0294.312025 | C | M12 | 12 | 9,5 | 6 | 25 | 11 | 19 | | | 15,27 € | | | K0294.312050 | C | M12 | 12 | 9,5 | 6 | 50 | 16 | 19 | | | 16,67 € | | | K0294.316030 | C | M16 | 16 | 13 | 8 | 30 | 12 | 24 | | | 33,73 € | | | K0294.316060 | C | M16 | 16 | 13 | 8 | 60 | 20 | 24 | | | 39,40 € | |
|
