Viti di pressione a sfera senza testa con sfera spianata e...

Indietro

Prodotti
- Parti operative | Elementi standard
  - Elementi di supporto, elementi di posizionamento, staffe di riferimento
    - Supporti oscillanti, viti di pressione
      - Viti di pressione a sfera senza testa con sfera spianata e spina antitorsione

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Vite in acciaio da bonifica classe di resistenza almeno 10.9.
Sfera in acciaio per cuscinetti volventi.Versione:Vite colore nero.
Sfera temprata, non trattata.Nota:Con la sfera spianata, è possibile serrare, fissare o sostenere superfici non pianoparallele senza deformazione, in quanto la sfera a supporto mobile ha una capacità di adattamento fino a 9°.

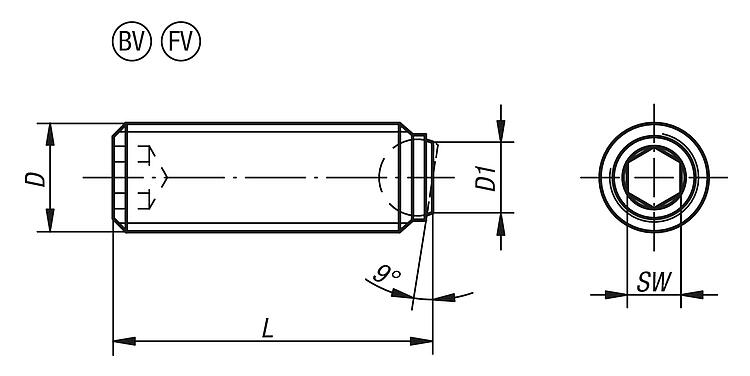

I modelli piu lunghi sono stati sviluppati per l‘impiego come „perni adesivi“. In caso di serie piccole o medie, consentono la produzione economica di elementi di collegamento meccanici con filettatura esterna.Nota disegno:

Forma BV: sfera spianata con spina antitorsione
Forma FV: sfera spianata, zigrinata con spina antitorsione

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0383 Viti di pressione a sfera senza testa con sfera spianata e spina antitorsione

157 kB

Clssi di resistenza

42,9 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	L	Ø sfera	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
K0383.50612	BV	M6	3	12,1	4	3	6	7,05 €
K0383.50616	BV	M6	3	16,1	4	3	6	7,11 €
K0383.50620	BV	M6	3	20,1	4	3	6	7,26 €
K0383.50625	BV	M6	3	25,1	4	3	6	7,33 €
K0383.50816	BV	M8	4,1	16,3	5,5	4	9	8,05 €
K0383.50820	BV	M8	4,1	20,3	5,5	4	9	8,51 €
K0383.50825	BV	M8	4,1	25,3	5,5	4	9	8,51 €
K0383.50830	BV	M8	4,1	30,3	5,5	4	9	8,55 €
K0383.51020	BV	M10	5,6	20,3	7	5	12	9,02 €
K0383.51025	BV	M10	5,6	25,3	7	5	12	9,34 €
K0383.51035	BV	M10	5,6	35,3	7	5	12	9,44 €
K0383.51040	BV	M10	5,6	40,2	7	5	12	9,57 €
K0383.51230	BV	M12	7	30,2	8,5	6	18	11,05 €
K0383.51220	BV	M12	7	20,2	8,5	6	18	10,47 €
K0383.51240	BV	M12	7	40,2	8,5	6	18	11,16 €
K0383.51250	BV	M12	7	50	8,5	6	18	11,32 €
K0383.51620	BV	M16	10,7	20	12	8	36	13,63 €
K0383.51625	BV	M16	10,7	25	12	8	36	13,73 €
K0383.51635	BV	M16	10,7	35	12	8	36	14,06 €
K0383.51650	BV	M16	10,7	50	12	8	36	14,40 €
K0383.52030	BV	M20	13,5	30	15	10	60	20,69 €
K0383.52040	BV	M20	13,5	40	15	10	60	20,77 €
K0383.52050	BV	M20	13,5	50	15	10	60	21,09 €
K0383.52060	BV	M20	13,5	60	15	10	60	21,18 €
K0383.52435	BV	M24	15,8	35	18	12	80	26,96 €
K0383.52450	BV	M24	15,8	50	18	12	80	27,48 €
K0383.52480	BV	M24	15,8	80	18	12	80	29,17 €
K0383.60816	FV	M8	4,1	16,3	5,5	4	9	14,80 €
K0383.60820	FV	M8	4,1	20,3	5,5	4	9	14,80 €
K0383.60825	FV	M8	4,1	25,3	5,5	4	9	14,86 €
K0383.60830	FV	M8	4,1	30,3	5,5	4	9	14,91 €
K0383.61020	FV	M10	5,6	20,3	7	5	12	18,75 €
K0383.61025	FV	M10	5,6	25,3	7	5	12	19,57 €
K0383.61035	FV	M10	5,6	35,3	7	5	12	19,72 €
K0383.61040	FV	M10	5,6	40,2	7	5	12	20,07 €
K0383.61220	FV	M12	7	20,2	8,5	6	18	20,38 €
K0383.61230	FV	M12	7	30,2	8,5	6	18	21,37 €
K0383.61240	FV	M12	7	40,2	8,5	6	18	21,54 €
K0383.61250	FV	M12	7	50	8,5	6	18	21,91 €
K0383.61620	FV	M16	10,7	20	12	8	36	22,42 €
K0383.61625	FV	M16	10,7	25	12	8	36	22,57 €
K0383.61635	FV	M16	10,7	35	12	8	36	24,58 €
K0383.61650	FV	M16	10,7	50	12	8	36	24,89 €
K0383.62030	FV	M20	13,5	30	15	10	60	28,89 €
K0383.62040	FV	M20	13,5	40	15	10	60	29,49 €
K0383.62050	FV	M20	13,5	50	15	10	60	29,71 €
K0383.62060	FV	M20	13,5	60	15	10	60	30,24 €
K0383.62435	FV	M24	15,8	35	18	12	80	34,54 €
K0383.62450	FV	M24	15,8	50	18	12	80	35,48 €
K0383.62480	FV	M24	15,8	80	18	12	80	37,55 €
