K0425

Base para pés niveladores em Zamak ou aço inoxidável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Pés niveladores
    - Base para pés niveladores em Zamak ou aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Base em Zamak ou aço inoxidável 1.4305.
Disco de apoio anti-vibratório em elastômero termoplástico.

Versão:Base em Zamak, cor preta, revestido a pó. Base em aço inoxidável com superfície sem proteção anticorrosiva.Indicação:Os pés niveladores são compostos por uma base e um fuso roscado. Cada base pode ser combinada com um fuso roscado.
O disco de apoio anti-vibratório absorve as vibrações e evita que o pé nivelador se mova.

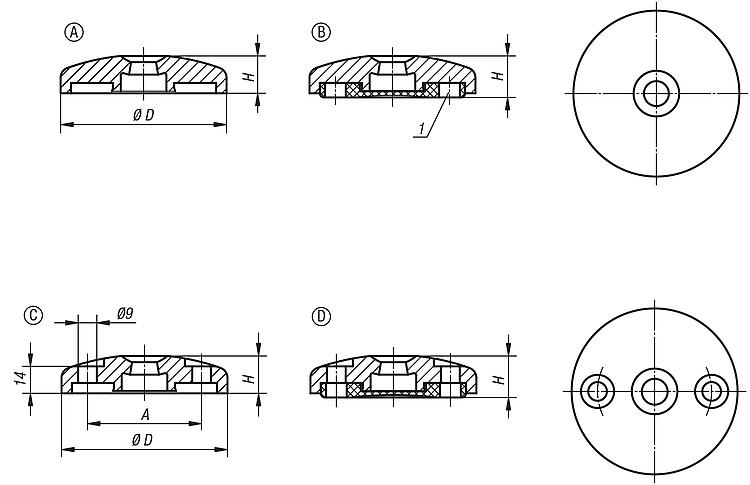

Fusos roscados adequados, ver K0427.Indicação de desenho:

Forma A sem orifício de fixação roscado, sem disco de apoio anti-vibratório
Forma B sem orifício de fixação roscado, com disco de apoio anti-vibratório
Forma C com orifício de fixação roscado (aberto), sem disco de apoio anti-vibratório
Forma D com orifício de fixação roscado (aberto), com disco de apoio anti-vibratório

1) para bases com Ø a partir de 80

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0425 Base para pés niveladores em Zamak ou aço inoxidável

179 kB

Indicação técnica sobre pés niveladores

538 kB

Desenhos (visão geral)

Base para pés niveladores em Zamak ou aço inoxidável, forma A

mais informações

Desenhos

Base para pés niveladores em Zamak ou aço inoxidável, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	A	H	Capacidade de carga máx. kN
K0425.10401	A	zinco	40	-	18	20
K0425.10451	A	zinco	45	-	18	25
K0425.10501	A	zinco	50	-	18	25
K0425.10601	A	zinco	60	-	18	35
K0425.10801	A	zinco	80	-	18	35
K0425.11001	A	zinco	100	-	18	35
K0425.11201	A	zinco	120	-	18	35
K0425.10602	A	aço inoxidável	60	-	18	45
K0425.10802	A	aço inoxidável	80	-	18	45
K0425.11002	A	aço inoxidável	100	-	18	45

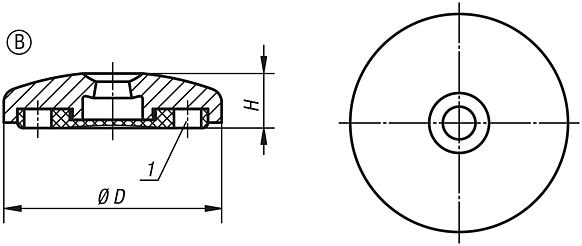

Base para pés niveladores em Zamak ou aço inoxidável, forma B

mais informações

Desenhos

Base para pés niveladores em Zamak ou aço inoxidável, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	A	H	Capacidade de carga máx. kN
K0425.20601	B	zinco	60	-	20	35
K0425.20801	B	zinco	80	-	20	35
K0425.21001	B	zinco	100	-	20	35
K0425.21201	B	zinco	120	-	20	35
K0425.20602	B	aço inoxidável	60	-	20	45
K0425.20802	B	aço inoxidável	80	-	20	45
K0425.21002	B	aço inoxidável	100	-	20	45

Base para pés niveladores em Zamak ou aço inoxidável, forma C

mais informações

Desenhos

Base para pés niveladores em Zamak ou aço inoxidável, forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	A	H	Capacidade de carga máx. kN
K0425.30801	C	zinco	80	55	18	35
K0425.31001	C	zinco	100	74	18	35
K0425.30802	C	aço inoxidável	80	55	18	45
K0425.31002	C	aço inoxidável	100	74	18	45

Base para pés niveladores em Zamak ou aço inoxidável, forma D

mais informações

Desenhos

Base para pés niveladores em Zamak ou aço inoxidável, forma D

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	A	H	Capacidade de carga máx. kN
K0425.40801	D	zinco	80	55	20	35
K0425.41001	D	zinco	100	74	20	35
K0425.40802	D	aço inoxidável	80	55	20	45
K0425.41002	D	aço inoxidável	100	74	20	45
