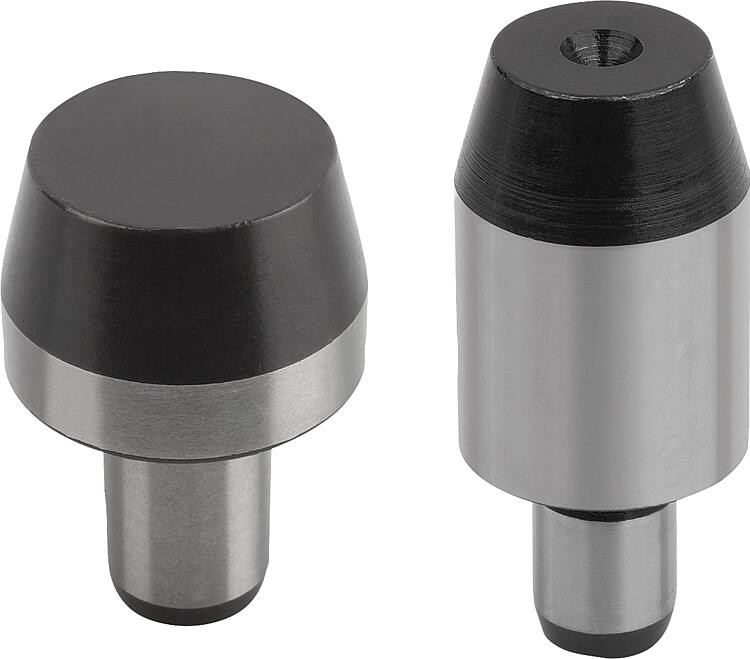

        Elemento di centraggio cilindrico, forma B

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio per utensili.Versione:temprato e rettificato.Nota:Gli elementi di centraggio forma B servono per il posizionamento di pezzi e dispositivi nei fori con dimensione di tolleranza.
Gli elementi di centraggio di forma B possono essere utilizzati anche come battute temprate e come piedi per attrezzature.
Per perni simili vedere K0352, K0353, K0354 e K0355..

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0293_B Elemento di centraggio cilindrico, forma B

173 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D1	D2	H	H1	H2	H3	T
K0293.206	B	versione corta	6	4	7	6	1,2	4	0,02
K0293.208	B	versione corta	8	6	10	9	1,6	6	0,02
K0293.210	B	versione corta	10	6	10	9	1,6	6	0,02
K0293.212	B	versione corta	12	6	10	9	1,6	6	0,02
K0293.216	B	versione corta	16	8	13	12	2	8	0,04
K0293.220	B	versione corta	20	12	15	18	2	9	0,04
K0293.225	B	versione corta	25	12	15	18	2,5	9	0,04
K0293.306	B	versione lunga	6	4	12	6	1,2	4	0,02
K0293.308	B	versione lunga	8	6	16	9	1,6	6	0,02
K0293.310	B	versione lunga	10	6	18	9	1,6	6	0,02
K0293.312	B	versione lunga	12	6	18	9	1,6	6	0,02
K0293.316	B	versione lunga	16	8	22	12	2	8	0,04
K0293.320	B	versione lunga	20	12	25	18	2	9	0,04
K0293.325	B	versione lunga	25	12	25	18	2,5	9	0,04
