K0295Perno d‘appoggio con spina di posizionamento |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.
Superfici di appoggio cementate.Nota:I perni d'appoggio servono per sostenere i pezzi non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.

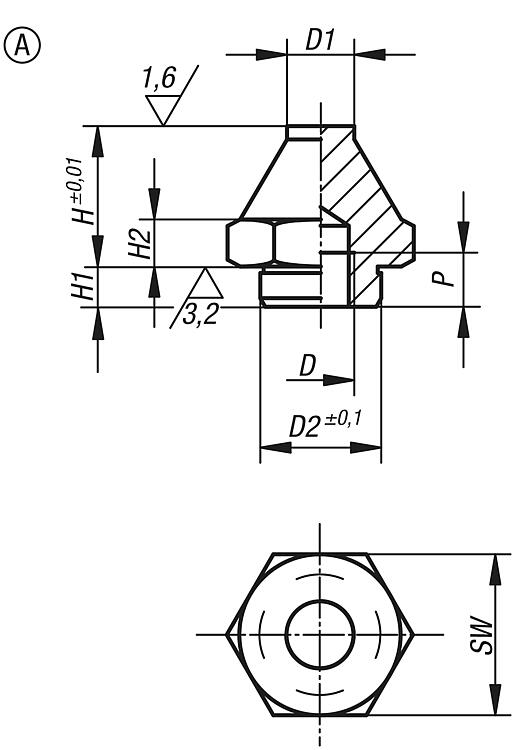

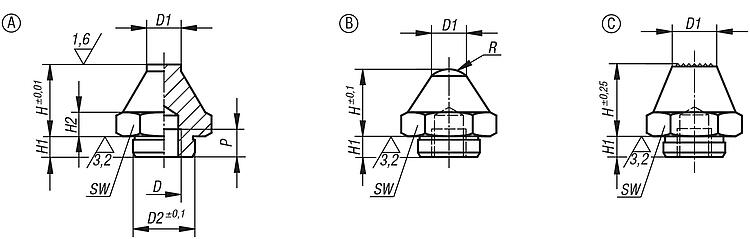

Nella filettatura D è possibile avvitare o incollare perni filettati o viti prigioniere. Un modo semplice per creare un appoggio con filettatura esterna.Nota disegno:Forma A: superficie piana

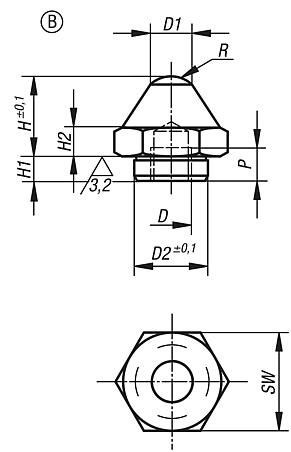

Forma B: superficie sferica

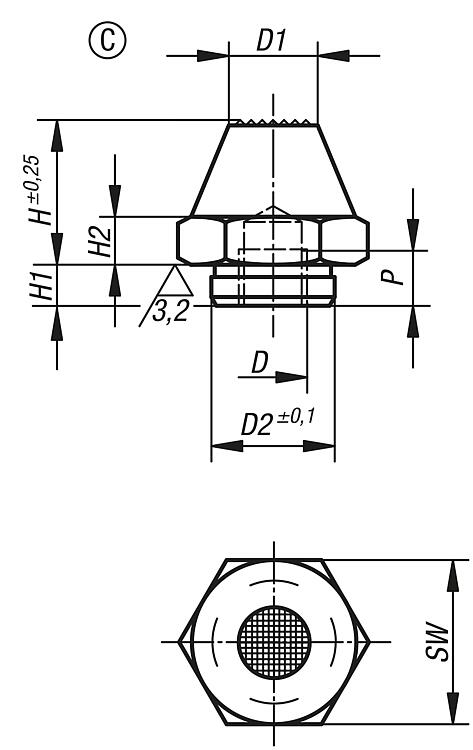

Forma C: superficie zigrinata DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | H | H1 | H2 | P | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0295.106012 | A | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 17 |  | | 0,00 € | | | K0295.106025 | A | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 17 | | | 0,00 € | | | K0295.110020 | A | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 24 | | | 0,00 € | | | K0295.110040 | A | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 24 | | | 0,00 € | | | K0295.116030 | A | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 41 | | | 0,00 € | | | K0295.116060 | A | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 41 | | | 0,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | H | H1 | H2 | P | R | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0295.206012 | B | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 6 | 17 | | | 0,00 € | | | K0295.206025 | B | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 6 | 17 | | | 0,00 € | | | K0295.210020 | B | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 7,5 | 24 | | | 0,00 € | | | K0295.210040 | B | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 7,5 | 24 | | | 0,00 € | | | K0295.216030 | B | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 26 | 41 | | | 0,00 € | | | K0295.216060 | B | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 26 | 41 | | | 0,00 € | |
|
|
