K1219Polohovací válce pneumatické |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Zušlechtěná ocel.Provedení: Poniklováno.Upozornění:Aktivací vzduchem se 3 upínací kuličky mechanicky uvolní.
3 upínací kuličky zajedou dovnitř a přípravek lze vyměnit. Po odstranění vzduchu se 3 napínací kuličky posunou směrem ven a zařízení se napne.
Tento snadno použitelný systém výrazně zkracuje dobu výměny.
Reprodukční přesnost činí ± 0,01 mm.Příslušenství:K1220 Upevňovací pouzdra pro polohovací válce, pneumatické.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

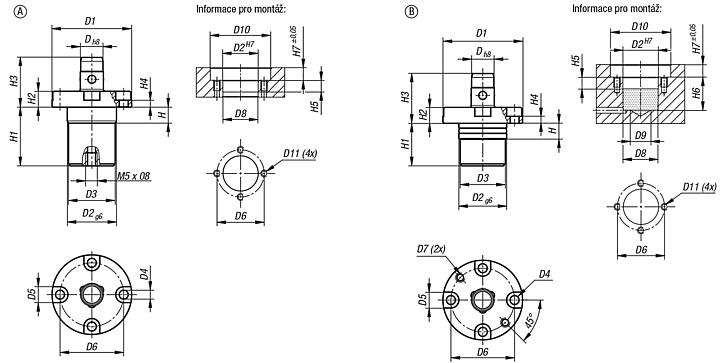

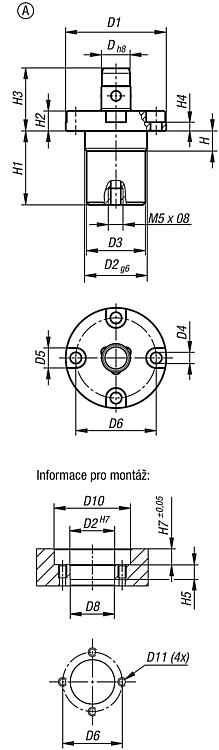

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | D | D1 | D2 | D3 | D4 | D5 | D6 | D8 | D10 | D11 | H | H2 | H1 | H3 | H4 | H5 | H7 | Přídržná
síla
F1 N | CAD | Přís. | Cena | Objednat |
|---|
| K1219.112 | A | 12 | 40 | 24 | 23,4 | 4,5 | 8 | 32 | 23,8 | 41 | M4 | 8 | 8 | 29,5 | 25 | 3,5 | 8,5 | 8,5 | 250 |  | | 0,00 € | | | K1219.116 | A | 16 | 51 | 32 | 31,4 | 5,5 | 9,5 | 41 | 31,8 | 52 | M5 | 8,5 | 9,5 | 31,7 | 28,5 | 4 | 9 | 10 | 350 | | | 0,00 € | |
|
| Objednací číslo | Provedení | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | H | H2 | H1 | H3 | H4 | H5 | H6 | H7 | Přídržná
síla
F1 N | CAD | Přís. | Cena | Objednat |
|---|
| K1219.212 | B | 12 | 40 | 24 | 23,4 | 4,5 | 8 | 32 | M4 | 23,8 | 14 | 41 | M4 | 8 | 8 | 24,5 | 25 | 3,5 | 8,5 | 25,5 | 8,5 | 250 | | | 0,00 € | | | K1219.216 | B | 16 | 51 | 32 | 31,4 | 5,5 | 9,5 | 41 | M5 | 31,8 | 20 | 52 | M5 | 8,5 | 9,5 | 25,5 | 28,5 | 4 | 9 | 26,5 | 10 | 350 | | | 0,00 € | |
|
|
