K0198

Empuñaduras curvas de acero inoxidable con inclinación por los...

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras curvas de acero inoxidable con inclinación por los dos lados

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Fundición de precisión de acero inoxidable 1.4308.
Material de fijación 1.4301.

Versión:Tratado con chorro y de brillo mate con pulimentado electrolítico.Montaje:Forma A desde el lado de manejo.
Forma B desde la parte trasera.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0198 Empuñaduras curvas de acero inoxidable con inclinación por los dos lados

152 kB

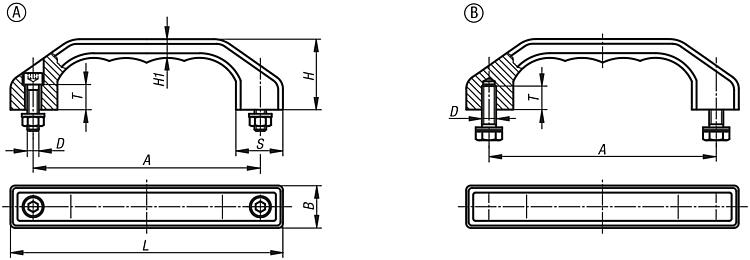

Planos (vista completa)

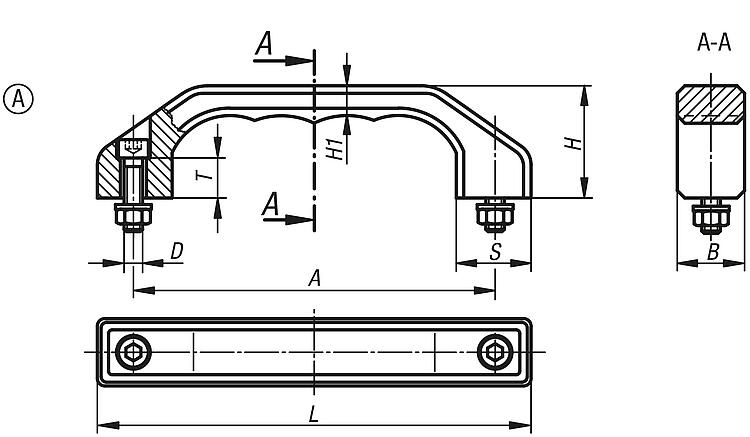

Empuñaduras curvas de acero inoxidable con inclinación por los dos lados, montaje desde el lado de manejo

Más información

Planos

Empuñaduras curvas de acero inoxidable con inclinación por los dos lados, montaje desde el lado de manejo

Selección/filtro de artículos

Referencia	Forma	A	B	D	H	H1	L	S	T	Capacidad de carga N	CAD	Acc.	Precio	Pedir
K0198.140081	A	140	25	M8x30	45	12	170	28	15	1000			A petición
K0198.180101	A	180	32	M10x40	58	15	218	36	18	1000			A petición

Empuñaduras curvas de acero inoxidable con inclinación por los dos lados, montaje por el dorso

Más información

Planos

Empuñaduras curvas de acero inoxidable con inclinación por los dos lados, montaje por el dorso

Selección/filtro de artículos

Referencia	Forma	A	B	D	H	H1	L	S	T	Capacidad de carga N	CAD	Acc.	Precio	Pedir
K0198.140082	B	140	25	M8x18	45	12	170	28	15	1000			A petición
K0198.180102	B	180	32	M10x20	58	15	218	36	18	1000			A petición
