K0046Fechos de engate em aço ou aço inoxidável com suporte de chapa... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço ou aço inoxidável 1.4301. Versão:Zincado, passivado na cor azul.
Aço inoxidável com superfície sem tratamento.Indicação:Os fechos de engate reguláveis oferecem um sistema de fechamento seguro para aplicações industriais. Por ultrapassarem o ponto morto, eles suportam vibrações.
Uma vez que o gancho esteja engatado no contra-gancho, as peças a ser unidas podem ser comprimidas em até 5 mm ao tensionar o punho. Para compensar tolerâncias ou acumular tensão suficiente, o gancho esticador pode ser ajustado através de um fuso (M5).
Os fechos de engate podem ser aparafusados ou fixados como rebites.
Qualquer contra-gancho pode ser combinado com qualquer fecho de engate.
Favor pedir separadamente os contra-ganchos na versão desejada.
A força de retenção F1 refere-se ao fecho de engate e não ao contra-gancho.Acessórios:Contra-gancho K0046.Indicação de desenho:Forma A padrão

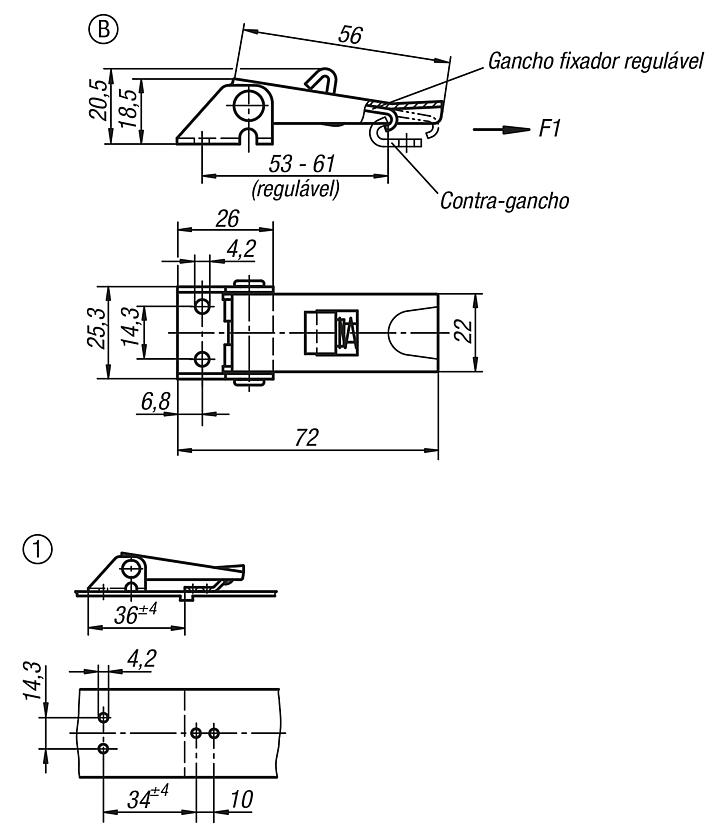

Forma B com trava

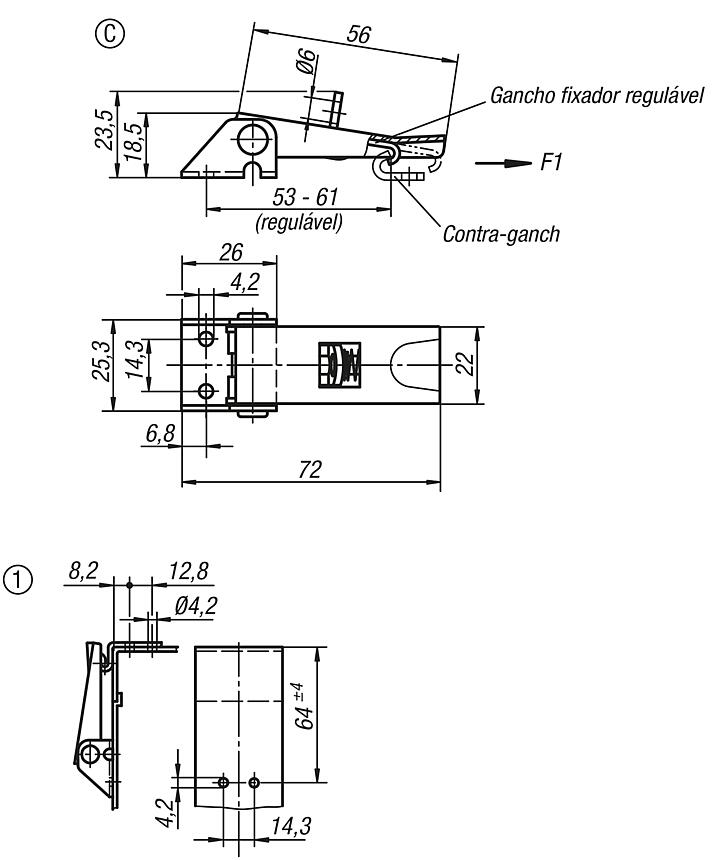

Forma C com olhal de fechamento
1) Moldes de furação para montagem com contra-gancho DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Fechos de engate em aço ou aço inoxidável com suporte de chapa metálica até 1000 N, ajustáveis, orifícios de fixação visíveis, versão curta, forma A, padrão |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Material
do corpo
básico | Forma | Força de
retenção
F1 N | CAD | Aces. | Preço | Encomendar |
|---|
| K0046.1420721 | aço | A | 1000 |  | | sob consulta | | | K0046.1420722 | aço inoxidável | A | 1000 | | | sob consulta | |
|
Fechos de engate em aço ou aço inoxidável com suporte de chapa metálica até 1000 N, ajustáveis, orifícios de fixação visíveis, versão curta, forma B, com trava de proteção |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Material
do corpo
básico | Forma | Força de
retenção
F1 N | CAD | Aces. | Preço | Encomendar |
|---|
| K0046.2420721 | aço | B | 1000 | | | sob consulta | | | K0046.2420722 | aço inoxidável | B | 1000 | | | sob consulta | |
|
Fechos de engate em aço ou aço inoxidável com manilha de chapa metálica de até 1000 N, ajustáveis, orifícios de fixação visíveis, versão curta, forma C, com olhal de fechamento |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Material
do corpo
básico | Forma | Força de
retenção
F1 N | CAD | Aces. | Preço | Encomendar |
|---|
| K0046.3420721 | aço | C | 1000 | | | sob consulta | | | K0046.3420722 | aço inoxidável | C | 1000 | | | sob consulta | |
|
