Pieds réglables en acier ou en inox, forme B

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Pieds réglables
    - Pieds réglables en acier ou en inox
      - Pieds réglables en acier ou en inox, forme B

Description de l'article/illustrations du produit

DescriptionMatière :Embase, broche filetée en acier ou en acier inoxydable.
Surface d'appui en caoutchouc (NBR) 80 Shore.Finition :Embase et broche filetée en acier, zinguées.
Embase en inox, polie.
Broche filetée en inox, polie.
Surface d'appui en caoutchouc vulcanisée, noire.

Nota :Pieds réglables en acier ou en inox avec broche pivotante et surface d'appui en caoutchouc. La surface d'appui en caoutchouc est solidarisée à l'embase en tôle par vulcanisation. La surface d'appui en caoutchouc assure une excellente adhérence avec le sol. Elle amortit les bruits et réduit la propagation de vibrations et de coups dans le sol.

Les caractéristiques de charge indiquées dans le tableau reposent sur une série d'essais, dans lesquels une charge statique a été appliquée verticalement à l'embase au milieu de la broche. Les forces radiales, comme celles générées par les vibrations ou d'autres types d'efforts, modifient la contrainte et ne sont pas prises en compte dans les valeurs indiquées.

Pour les pieds en inox, à partir de la taille M16, l'empreinte de la clé est réalisée uniquement avec deux méplats.

Livré avec l’écrou adapté.Sur demande :

Broche filetée en inox 1.4401.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0739_B Pieds réglables en acier ou en inox, forme B

107 kB

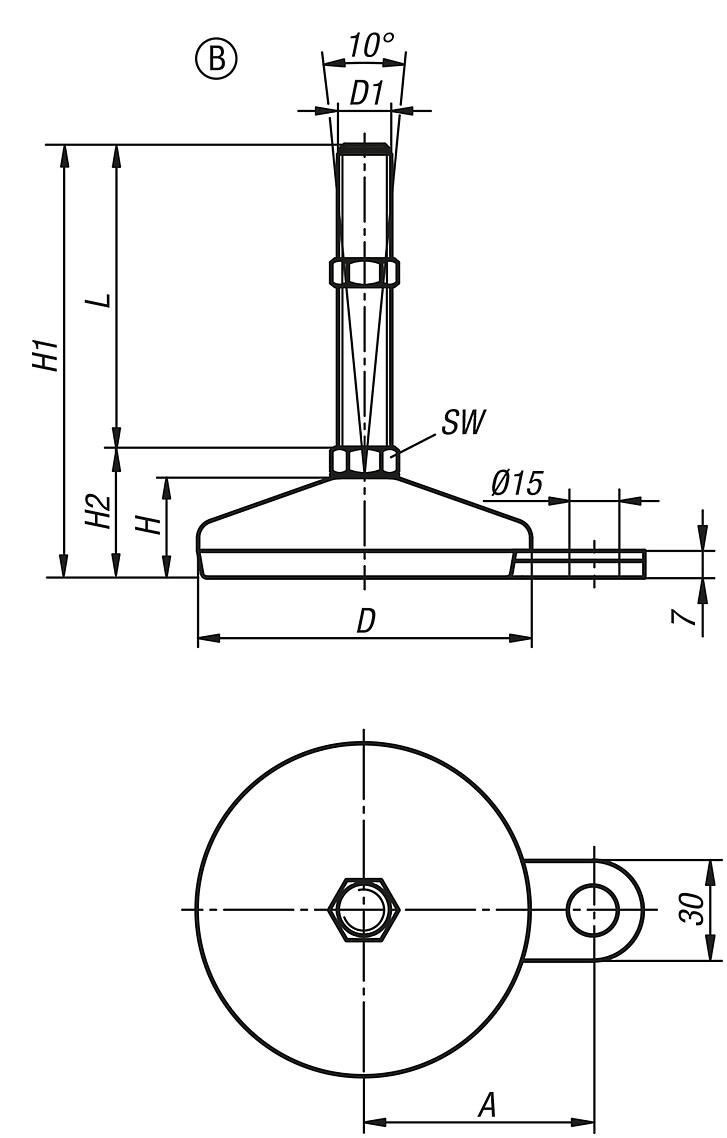

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	A	D	D1	H	H1	H2	SW	L	Charge admissible kN max. (contraintes statiques uniquement)	Prix
K0739.2106010X100	B	acier	45	60	M10	22	132	32	14	100	7	Sur demande
K0739.2106010X50	B	acier	45	60	M10	22	82	32	14	50	7	Sur demande
K0739.2106012X100	B	acier	45	60	M12	22	132	32	14	100	7	Sur demande
K0739.2106012X150	B	acier	45	60	M12	22	182	32	14	150	7	Sur demande
K0739.2106012X50	B	acier	45	60	M12	22	82	32	14	50	7	Sur demande
K0739.2106014X100	B	acier	45	60	M14	22	132	32	14	100	7	Sur demande
K0739.2106014X150	B	acier	45	60	M14	22	182	32	14	150	7	Sur demande
K0739.2106014X50	B	acier	45	60	M14	22	82	32	14	50	7	Sur demande
K0739.2106016X100	B	acier	45	60	M16	22	132	32	16	100	7	Sur demande
K0739.2106016X150	B	acier	45	60	M16	22	182	32	16	150	7	Sur demande
K0739.2106016X200	B	acier	45	60	M16	22	232	32	16	200	7	Sur demande
K0739.2106016X75	B	acier	45	60	M16	22	107	32	16	75	7	Sur demande
K0739.2106020X100	B	acier	45	60	M20	22	133	33	20	100	7	Sur demande
K0739.2106020X150	B	acier	45	60	M20	22	183	33	20	150	7	Sur demande
K0739.2106020X200	B	acier	45	60	M20	22	233	33	20	200	7	Sur demande
K0739.2106020X250	B	acier	45	60	M20	22	283	33	20	250	7	Sur demande
K0739.2106020X75	B	acier	45	60	M20	22	108	33	20	75	7	Sur demande
K0739.2108010X100	B	acier	54	80	M10	25	135	35	14	100	10	Sur demande
K0739.2108010X50	B	acier	54	80	M10	25	85	35	14	50	10	Sur demande
K0739.2108012X100	B	acier	54	80	M12	25	135	35	14	100	10	Sur demande
K0739.2108012X150	B	acier	54	80	M12	25	185	35	14	150	10	Sur demande
K0739.2108012X50	B	acier	54	80	M12	25	85	35	14	50	10	Sur demande
K0739.2108014X100	B	acier	54	80	M14	25	135	35	14	100	10	Sur demande
K0739.2108014X150	B	acier	54	80	M14	25	185	35	14	150	10	Sur demande
K0739.2108014X50	B	acier	54	80	M14	25	85	35	14	50	10	Sur demande
K0739.2108016X100	B	acier	54	80	M16	25	135	35	16	100	10	Sur demande
K0739.2108016X150	B	acier	54	80	M16	25	185	35	16	150	10	Sur demande
K0739.2108016X200	B	acier	54	80	M16	25	111	35	16	200	10	Sur demande
K0739.2108016X75	B	acier	54	80	M16	25	110	35	16	75	10	Sur demande
K0739.2108020X100	B	acier	54	80	M20	25	136	36	20	100	10	Sur demande
K0739.2108020X150	B	acier	54	80	M20	25	186	36	20	150	10	Sur demande
K0739.2108020X200	B	acier	54	80	M20	25	236	36	20	200	10	Sur demande
K0739.2108020X75	B	acier	54	80	M20	25	111	36	20	75	10	Sur demande
K0739.2108024X100	B	acier	54	80	M24	25	136	36	24	100	10	Sur demande
K0739.2108024X150	B	acier	54	80	M24	25	186	36	24	150	10	Sur demande
K0739.2108024X200	B	acier	54	80	M24	25	236	36	24	200	10	Sur demande
K0739.2108024X75	B	acier	54	80	M24	25	111	36	24	75	10	Sur demande
K0739.2110016X100	B	acier	69	100	M16	28	137,5	37,5	16	100	15	Sur demande
K0739.2110016X150	B	acier	69	100	M16	28	187,5	37,5	16	150	15	Sur demande
K0739.2110016X200	B	acier	69	100	M16	28	237,5	37,5	16	200	15	Sur demande
K0739.2110016X75	B	acier	69	100	M16	28	112,5	37,5	16	75	15	Sur demande
K0739.2110020X100	B	acier	69	100	M20	28	138,5	38,5	20	100	15	Sur demande
K0739.2110020X150	B	acier	69	100	M20	28	188,5	38,5	20	150	15	Sur demande
K0739.2110020X200	B	acier	69	100	M20	28	238,5	38,5	20	200	15	Sur demande
K0739.2110020X250	B	acier	69	100	M20	28	288,5	38,5	20	250	15	Sur demande
K0739.2110020X75	B	acier	69	100	M20	28	113,5	38,5	20	75	15	Sur demande
K0739.2110024X100	B	acier	69	100	M24	28	138,5	38,5	24	100	15	Sur demande
K0739.2110024X150	B	acier	69	100	M24	28	188,5	38,5	24	150	15	Sur demande
K0739.2110024X200	B	acier	69	100	M24	28	238,5	38,5	24	200	15	Sur demande
K0739.2110024X250	B	acier	69	100	M24	28	288,5	38,5	24	250	15	Sur demande
K0739.2206010X100	B	acier inoxydable	45	60	M10	22	132	32	14	100	7	Sur demande
K0739.2206010X125	B	acier inoxydable	45	60	M10	22	157	32	14	125	7	Sur demande
K0739.2206010X50	B	acier inoxydable	45	60	M10	22	82	32	14	50	7	Sur demande
K0739.2206010X75	B	acier inoxydable	45	60	M10	22	107	32	14	75	7	Sur demande
K0739.2206012X100	B	acier inoxydable	45	60	M12	22	132	32	14	100	7	Sur demande
K0739.2206012X125	B	acier inoxydable	45	60	M12	22	157	32	14	125	7	Sur demande
K0739.2206012X150	B	acier inoxydable	45	60	M12	22	182	32	14	150	7	Sur demande
K0739.2206012X50	B	acier inoxydable	45	60	M12	22	82	32	14	50	7	Sur demande
K0739.2206012X75	B	acier inoxydable	45	60	M12	22	107	32	14	75	7	Sur demande
K0739.2206014X100	B	acier inoxydable	45	60	M14	22	132	32	14	100	7	Sur demande
K0739.2206014X125	B	acier inoxydable	45	60	M14	22	157	32	14	125	7	Sur demande
K0739.2206014X150	B	acier inoxydable	45	60	M14	22	182	32	14	150	7	Sur demande
K0739.2206014X175	B	acier inoxydable	45	60	M14	22	207	32	14	175	7	Sur demande
K0739.2206014X75	B	acier inoxydable	45	60	M14	22	107	32	14	75	7	Sur demande
K0739.2206016X100	B	acier inoxydable	45	60	M16	22	135	35	13	100	7	Sur demande
K0739.2206016X125	B	acier inoxydable	45	60	M16	22	160	35	13	125	7	Sur demande
K0739.2206016X150	B	acier inoxydable	45	60	M16	22	185	35	13	150	7	Sur demande
K0739.2206016X175	B	acier inoxydable	45	60	M16	22	210	35	13	175	7	Sur demande
K0739.2206016X200	B	acier inoxydable	45	60	M16	22	235	35	13	200	7	Sur demande
K0739.2206016X75	B	acier inoxydable	45	60	M16	22	110	35	13	75	7	Sur demande
K0739.2206020X100	B	acier inoxydable	45	60	M20	22	135	35	17	100	7	Sur demande
K0739.2206020X125	B	acier inoxydable	45	60	M20	22	160	35	17	125	7	Sur demande
K0739.2206020X150	B	acier inoxydable	45	60	M20	22	185	35	17	150	7	Sur demande
K0739.2206020X175	B	acier inoxydable	45	60	M20	22	210	35	17	175	7	Sur demande
K0739.2206020X200	B	acier inoxydable	45	60	M20	22	235	35	17	200	7	Sur demande
K0739.2206020X225	B	acier inoxydable	45	60	M20	22	260	35	17	225	7	Sur demande
K0739.2206020X250	B	acier inoxydable	45	60	M20	22	285	35	17	250	7	Sur demande
K0739.2206020X75	B	acier inoxydable	45	60	M20	22	110	35	17	75	7	Sur demande
K0739.2208010X100	B	acier inoxydable	54	80	M10	25	135	35	14	100	10	Sur demande
K0739.2208010X125	B	acier inoxydable	54	80	M10	25	160	35	14	125	10	Sur demande
K0739.2208010X50	B	acier inoxydable	54	80	M10	25	85	35	14	50	10	Sur demande
K0739.2208010X75	B	acier inoxydable	54	80	M10	25	110	35	14	75	10	Sur demande
K0739.2208012X100	B	acier inoxydable	54	80	M12	25	135	35	14	100	10	Sur demande
K0739.2208012X125	B	acier inoxydable	54	80	M12	25	160	35	14	125	10	Sur demande
K0739.2208012X150	B	acier inoxydable	54	80	M12	25	185	35	14	150	10	Sur demande
K0739.2208012X50	B	acier inoxydable	54	80	M12	25	85	35	14	50	10	Sur demande
K0739.2208012X75	B	acier inoxydable	54	80	M12	25	110	35	14	75	10	Sur demande
K0739.2208014X100	B	acier inoxydable	54	80	M14	25	135	35	14	100	10	Sur demande
K0739.2208014X125	B	acier inoxydable	54	80	M14	25	160	35	14	125	10	Sur demande
K0739.2208014X150	B	acier inoxydable	54	80	M14	25	185	35	14	150	10	Sur demande
K0739.2208014X175	B	acier inoxydable	54	80	M14	25	210	35	14	175	10	Sur demande
K0739.2208014X75	B	acier inoxydable	54	80	M14	25	110	35	14	75	10	Sur demande
K0739.2208016X100	B	acier inoxydable	54	80	M16	25	135	35	13	100	10	Sur demande
K0739.2208016X125	B	acier inoxydable	54	80	M16	25	160	35	13	125	10	Sur demande
K0739.2208016X150	B	acier inoxydable	54	80	M16	25	185	35	13	150	10	Sur demande
K0739.2208016X175	B	acier inoxydable	54	80	M16	25	210	35	13	175	10	Sur demande
K0739.2208016X200	B	acier inoxydable	54	80	M16	25	238	38	13	200	10	Sur demande
K0739.2208016X75	B	acier inoxydable	54	80	M16	25	110	35	13	75	10	Sur demande
K0739.2208020X100	B	acier inoxydable	54	80	M20	25	138	38	17	100	10	Sur demande
K0739.2208020X125	B	acier inoxydable	54	80	M20	25	163	38	17	125	10	Sur demande
K0739.2208020X150	B	acier inoxydable	54	80	M20	25	188	38	17	150	10	Sur demande
K0739.2208020X175	B	acier inoxydable	54	80	M20	25	213	38	17	175	10	Sur demande
K0739.2208020X200	B	acier inoxydable	54	80	M20	25	238	38	17	200	10	Sur demande
K0739.2208020X225	B	acier inoxydable	54	80	M20	25	263	38	17	225	10	Sur demande
K0739.2208020X250	B	acier inoxydable	54	80	M20	25	288	38	17	250	10	Sur demande
K0739.2208020X75	B	acier inoxydable	54	80	M20	25	113	38	17	75	10	Sur demande
K0739.2208024X100	B	acier inoxydable	54	80	M24	25	140	40	20	100	10	Sur demande
K0739.2208024X125	B	acier inoxydable	54	80	M24	25	165	40	20	125	10	Sur demande
K0739.2208024X150	B	acier inoxydable	54	80	M24	25	190	40	20	150	10	Sur demande
K0739.2208024X175	B	acier inoxydable	54	80	M24	25	215	40	20	175	10	Sur demande
K0739.2208024X200	B	acier inoxydable	54	80	M24	25	240	40	20	200	10	Sur demande
K0739.2208024X225	B	acier inoxydable	54	80	M24	25	265	40	20	225	10	Sur demande
K0739.2208024X250	B	acier inoxydable	54	80	M24	25	290	40	20	250	10	Sur demande
K0739.2208024X75	B	acier inoxydable	54	80	M24	25	115	40	20	75	10	Sur demande
K0739.2210016X100	B	acier inoxydable	69	100	M16	28	142	42	13	100	15	Sur demande
K0739.2210016X125	B	acier inoxydable	69	100	M16	28	167	42	13	125	15	Sur demande
K0739.2210016X150	B	acier inoxydable	69	100	M16	28	192	42	13	150	15	Sur demande
K0739.2210016X175	B	acier inoxydable	69	100	M16	28	217	42	13	175	15	Sur demande
K0739.2210016X200	B	acier inoxydable	69	100	M16	28	242	42	13	200	15	Sur demande
K0739.2210016X75	B	acier inoxydable	69	100	M16	28	117	42	13	75	15	Sur demande
K0739.2210020X100	B	acier inoxydable	69	100	M20	30	143	43	17	100	15	Sur demande
K0739.2210020X125	B	acier inoxydable	69	100	M20	30	168	43	17	125	15	Sur demande
K0739.2210020X150	B	acier inoxydable	69	100	M20	30	193	43	17	150	15	Sur demande
K0739.2210020X175	B	acier inoxydable	69	100	M20	30	218	43	17	175	15	Sur demande
K0739.2210020X200	B	acier inoxydable	69	100	M20	30	243	43	17	200	15	Sur demande
K0739.2210020X225	B	acier inoxydable	69	100	M20	28	267	42	17	225	15	Sur demande
K0739.2210020X250	B	acier inoxydable	69	100	M20	28	292	42	17	250	15	Sur demande
K0739.2210020X75	B	acier inoxydable	69	100	M20	30	118	43	17	75	15	Sur demande
K0739.2210024X100	B	acier inoxydable	69	100	M24	30	144	44	20	100	15	Sur demande
K0739.2210024X125	B	acier inoxydable	69	100	M24	30	169	44	20	125	15	Sur demande
K0739.2210024X150	B	acier inoxydable	69	100	M24	30	194	44	20	150	15	Sur demande
K0739.2210024X175	B	acier inoxydable	69	100	M24	30	219	44	20	175	15	Sur demande
K0739.2210024X200	B	acier inoxydable	69	100	M24	30	244	44	20	200	15	Sur demande
K0739.2210024X225	B	acier inoxydable	69	100	M24	28	269	44	20	225	15	Sur demande
K0739.2210024X250	B	acier inoxydable	69	100	M24	28	294	44	20	250	15	Sur demande
