Description de l'article/illustrations du produit

DescriptionMatière :Corps de base en polyamide.Finition :Corps de base noir.Nota :Les bouchons à insert taraudé servent à fixer des pieds réglables ou des pieds articulés sur des tubes cylindriques.Montage :Ils peuvent être montés en les enfonçant manuellement ou à l’aide d’un maillet plastique.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K2031_B Bouchons à insert taraudé en plastique pour tubes carrés, forme B, rectangulaires

276 kB

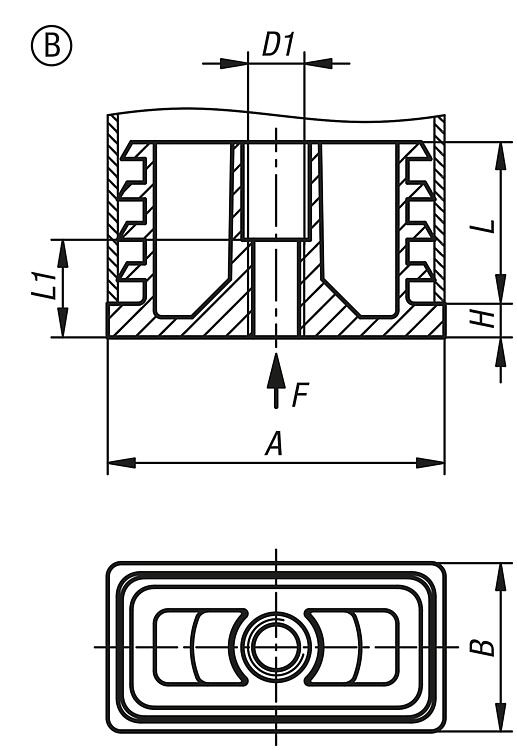

Dessins

Sélection/filtre d'articles

Référence	Forme	Type de forme	A	B	D1	H	L	L1	Charge admissible kN max. (contraintes statiques uniquement)	Assorti à	Prix
K2031.4020081520	B	rectangulaire	40	20	M8	5	24	14,5	2	40x20x1,5-2	Sur demande
K2031.4025081520	B	rectangulaire	40	25	M8	5	24	14,5	2	40x25x1,5-2	Sur demande
K2031.4030081520	B	rectangulaire	40	30	M8	5	24	14,5	2	40x30x1,5-2	Sur demande
K2031.5020081520	B	rectangulaire	50	20	M8	5	24	14,5	2	50x20x1,5-2	Sur demande
K2031.5025082530	B	rectangulaire	50	25	M8	5	24	14,5	2	50x25x1,5-2	Sur demande
K2031.5030081015	B	rectangulaire	50	30	M8	5	24	14,5	2	50x30x1-1,5	Sur demande
K2031.5030081520	B	rectangulaire	50	30	M8	5	24	14,5	2	50x30x1,5-2	Sur demande
K2031.6025081520	B	rectangulaire	60	25	M8	5	24	14,5	2	60x25x1,5-2	Sur demande
K2031.6030081520	B	rectangulaire	60	30	M8	5	24	14,5	2	60x30x1,5-2	Sur demande
K2031.6040081520	B	rectangulaire	60	40	M8	5	24	14,5	2	60x40x1,5-2	Sur demande
K2031.4020101520	B	rectangulaire	40	20	M10	5	24	14,5	2	40x20x1,5-2	Sur demande
K2031.4025101520	B	rectangulaire	40	25	M10	5	24	14,5	2	40x25x1,5-2	Sur demande
K2031.4030101520	B	rectangulaire	40	30	M10	5	24	14,5	2	40x30x1,5-2	Sur demande
K2031.5020101520	B	rectangulaire	50	20	M10	5	24	14,5	2	50x20x1,5-2	Sur demande
K2031.5025102530	B	rectangulaire	50	25	M10	5	24	14,5	2	50x25x1,5-2	Sur demande
K2031.5030101015	B	rectangulaire	50	30	M10	5	24	14,5	2	50x30x1-1,5	Sur demande
K2031.5030101520	B	rectangulaire	50	30	M10	5	24	14,5	2	50x30x1,5-2	Sur demande
K2031.6025101520	B	rectangulaire	60	25	M10	5	24	14,5	2	60x25x1,5-2	Sur demande
K2031.6030101520	B	rectangulaire	60	30	M10	5	24	14,5	2	60x30x1,5-2	Sur demande
K2031.6040101520	B	rectangulaire	60	40	M10	5	24	14,5	2	60x40x1,5-2	Sur demande
K2031.4030121520	B	rectangulaire	40	30	M12	5	24	14,5	2	40x30x1,5-2	Sur demande
K2031.5030121015	B	rectangulaire	50	30	M12	5	24	14,5	2	50x30x1-1,5	Sur demande
K2031.5030121520	B	rectangulaire	50	30	M12	5	24	14,5	2	50x30x1,5-2	Sur demande
K2031.6030121520	B	rectangulaire	60	30	M12	5	24	14,5	2	60x30x1,5-2	Sur demande
K2031.6040121520	B	rectangulaire	60	40	M12	5	24	14,5	2	60x40x1,5-2	Sur demande
