K0227

Poignées tubulaires en inox avec embout en fonte de précision

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées de manutention, poignées tubulaires et poignées alcôve
    - Poignées tubulaires en inox avec embout en fonte de précision

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Traverse de poignée et éléments de fixation : Inox 1.4301.
Embouts : Inox coulé, 1.4581.

Finition :Traverse tubulaire polie ou avec revêtement plastique noir, strié.
Embout électropoli.Nota :Poignées forme A : livrées avec vis CHC, écrous et rondelles.
Poignées forme B : livrées avec vis CHC et rondelles.Montage :Forme A Fixation en façade.
Forme B Fixation par l'arrière.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0227 Poignées tubulaires en inox avec embout en fonte de précision

156 kB

Dessins (aperçu complet)

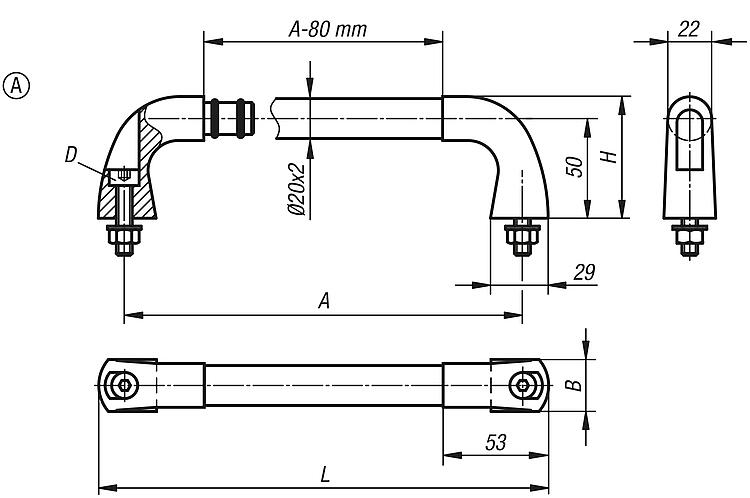

Poignées tubulaires en inox avec embout en fonte de précision, montage en façade

plus d'infos

Dessins

Poignées tubulaires en inox avec embout en fonte de précision, montage en façade

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	A	B	D	H	L	Charge N	Prix
K0227.200081	A	rectifié	200	26	M8x35	60	226	1000	Sur demande
K0227.300081	A	rectifié	300	26	M8x35	60	326	1000	Sur demande
K0227.400081	A	rectifié	400	26	M8x35	60	426	1000	Sur demande
K0227.200082	A	plastique noir strié	200	26	M8x35	60	226	1000	Sur demande
K0227.300082	A	plastique noir strié	300	26	M8x35	60	326	1000	Sur demande
K0227.400082	A	plastique noir strié	400	26	M8x35	60	426	1000	Sur demande

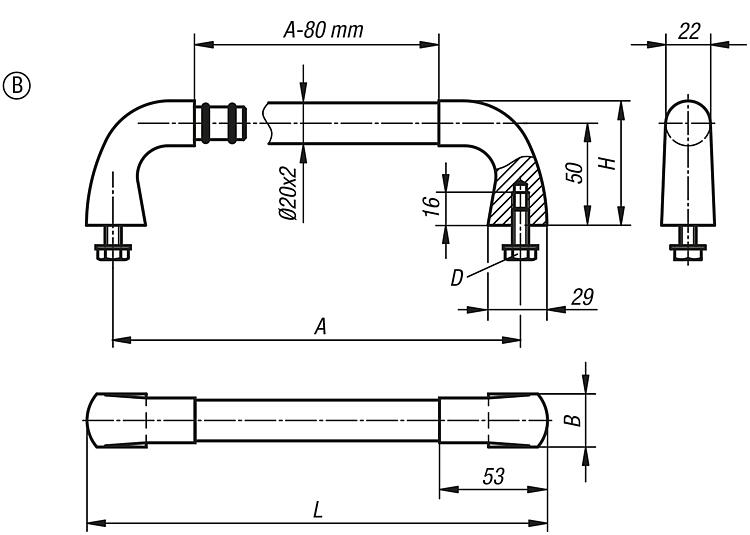

Poignées tubulaires en inox avec embout en fonte de précision, montage par l'arrière

plus d'infos

Dessins

Poignées tubulaires en inox avec embout en fonte de précision, montage par l'arrière

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	A	B	D	H	L	Charge N	Prix
K0227.200083	B	rectifié	200	26	M8x20	60	226	1000	Sur demande
K0227.300083	B	rectifié	300	26	M8x20	60	326	1000	Sur demande
K0227.400083	B	rectifié	400	26	M8x20	60	426	1000	Sur demande
K0227.200084	B	plastique noir strié	200	26	M8x20	60	226	1000	Sur demande
K0227.300084	B	plastique noir strié	300	26	M8x20	60	326	1000	Sur demande
K0227.400084	B	plastique noir strié	400	26	M8x20	60	426	1000	Sur demande
