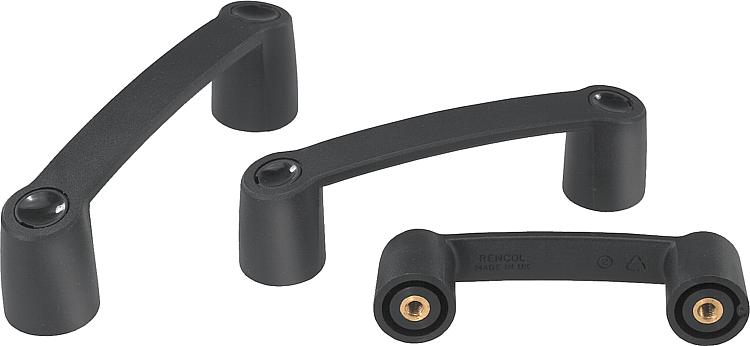

Poignées de manutention en plastique étroites

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées de manutention, poignées tubulaires et poignées alcôve
    - Poignées de manutention en plastique étroites

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Thermoplastique.
Insert taraudé : laiton.Finition :Poignée de manutention et pastille noire.Montage :Forme A Fixation par l'arrière.
Forme B Fixation en façade.Sur demande :Autres coloris de poignées et pastilles.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0189 Poignées de manutention en plastique étroites

124 kB

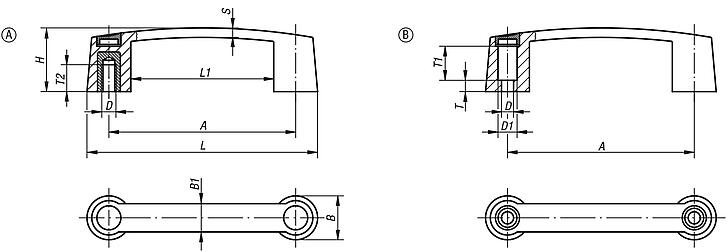

Dessins (aperçu complet)

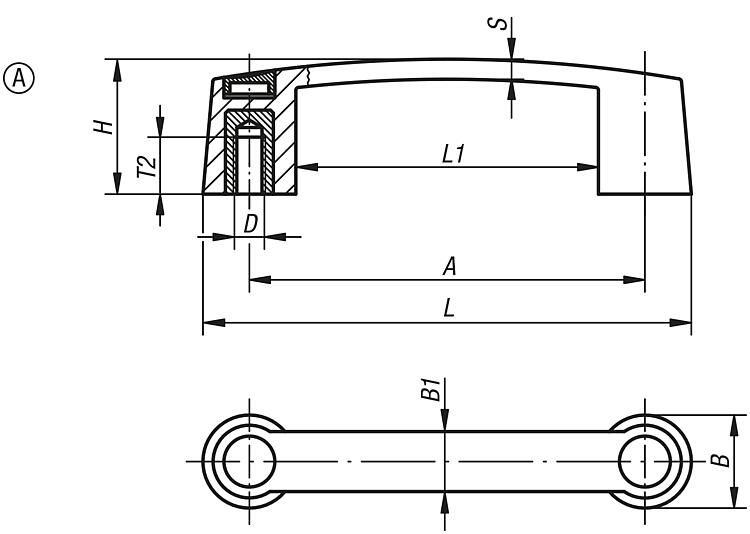

Poignées de manutention en plastique étroites, montage par l’arrière

plus d'infos

Dessins

Poignées de manutention en plastique étroites, montage par l’arrière

Sélection/filtre d'articles

Référence	Forme	A	B	B1	D	H	L	L1	S	P2	Charge N	Prix
K0189.109406	A	93,5	26	17	M6	35	119,5	67,5	5,8	15,5	320	Sur demande
K0189.111706	A	117	29	19	M6	40	145	89	6,4	15,5	320	Sur demande
K0189.111708	A	117	29	19	M8	40	145	89	6,4	16	870	Sur demande
K0189.113206	A	132	31	20	M6	45	163	101	6,7	15,5	320	Sur demande
K0189.113208	A	132	31	20	M8	45	163	101	6,7	16	870	Sur demande
K0189.117910	A	179	35	22	M10	50	213	145	7,1	22	1200	Sur demande

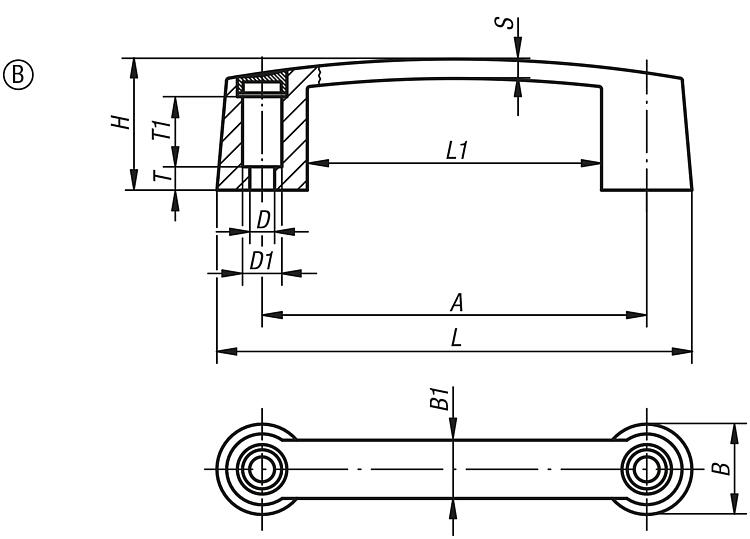

Poignées de manutention en plastique étroites, montage en façade

plus d'infos

Dessins

Poignées de manutention en plastique étroites, montage en façade

Sélection/filtre d'articles

Référence	Forme	A	B	B1	D	D1	H	L	L1	S	T	P1	Charge N	Prix
K0189.209406	B	93,5	26	17	6,8	12	35	119,5	67,5	5,8	4,5	19	500	Sur demande
K0189.211708	B	117	29	19	8,5	13,5	40	145	89	6,4	8	23	950	Sur demande
K0189.213208	B	132	31	20	8,5	13,5	45	163	101	6,7	8	22	950	Sur demande
K0189.217908	B	179	35	22	8,5	13,5	50	213	145	7,1	12	22	950	Sur demande
