Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Acier, inox A2 et aluminium.Nota :Les charnières à tige, également connues sous le nom de charnières piano, offrent une solution de qualité pour une multitude d'applications et sont disponibles en versions percées et non percées. Fabriquées en acier, en inox ou en aluminium, ces charnières offrent une alliance parfaite entre solidité et polyvalence.

Grâce à leur conception précise, les charnières à tige offrent un mouvement fluide et une durabilité sans signes d'usure. Les versions percées facilitent le montage et offrent une solution de fixation rapide, tandis que les versions non percées offrent une flexibilité maximale lors de leur mise en place.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

K2161_Datasheet_31960_Charni_res_tige_en_acier_inox_ou_aluminium--fr

154 kB

Dessins (aperçu complet)

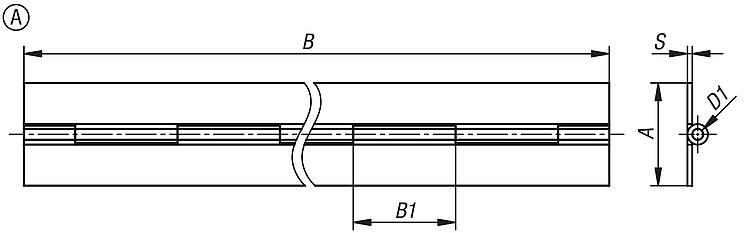

Charnières à tige en acier, inox ou aluminium, forme A

plus d'infos

Dessins

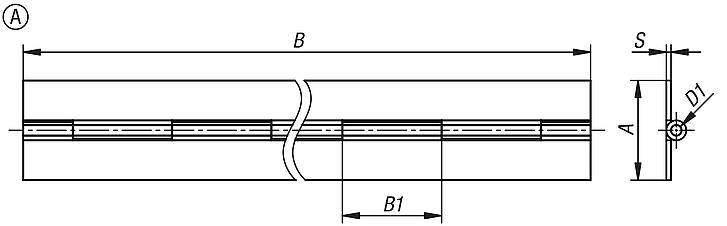

Charnières à tige en acier, inox ou aluminium, forme A

Sélection/filtre d'articles

Référence	Forme	Type de forme	Matière du corps de base	Matière des composants	A	B	B1	D1	S	Code acier	Prix
K2161.0001508	A	non percée	acier	acier	15	2040	15	1,5	0,8	-	Sur demande
K2161.0002008	A	non percée	acier	acier	20	2040	15	2	0,8	-	Sur demande
K2161.0202006	A	non percée	aluminium	acier	20	2000	15	2,4	0,6	-	Sur demande
K2161.0102008	A	non percée	acier inoxydable A2	acier inoxydable	20	2040	15	2	0,8	1.4301	Sur demande
K2161.0002508	A	non percée	acier	acier	25	2040	15	2	0,8	-	Sur demande
K2161.0102508	A	non percée	acier inoxydable A2	acier inoxydable	25	2040	15	2	0,8	1.4301	Sur demande
K2161.0202508	A	non percée	aluminium	acier	25	1000	15	2	0,8	-	Sur demande
K2161.0003008	A	non percée	acier	acier	30	2040	15	2	0,8	-	Sur demande
K2161.0103008	A	non percée	acier inoxydable A2	acier inoxydable	30	2040	15	2	0,8	1.4301	Sur demande
K2161.0003010	A	non percée	acier	acier	30	2040	15	2	1	-	Sur demande
K2161.0103010	A	non percée	acier inoxydable A2	acier inoxydable	30	2040	15	2	1	1.4301	Sur demande
K2161.0203010	A	non percée	aluminium	aluminium	30	1980	15	2	1	-	Sur demande
K2161.0003510	A	non percée	acier	acier	35	2040	15	2	1	-	Sur demande
K2161.0203510	A	non percée	aluminium	aluminium	35	1995	30	3	1	-	Sur demande
K2161.0004012	A	non percée	acier	acier	40	2040	30	3	1,2	-	Sur demande
K2161.0104012	A	non percée	acier inoxydable A2	acier inoxydable	40	2040	30	3	1,2	1.4301	Sur demande
K2161.0104015	A	non percée	acier inoxydable A2	acier inoxydable	40	2040	15	4	1,5	1.4301	Sur demande
K2161.0204012	A	non percée	aluminium	aluminium	40	2040	30	3	1,2	-	Sur demande
K2161.0005012	A	non percée	acier	acier	50	2040	30	3	1,2	-	Sur demande
K2161.0105012	A	non percée	acier inoxydable A2	acier inoxydable	50	2040	30	3	1,2	1.4301	Sur demande
K2161.0205012	A	non percée	aluminium	aluminium	50	2040	30	3	1,2	-	Sur demande
K2161.0006020	A	non percée	acier	acier	60	2040	30	6	2	-	Sur demande
K2161.0106020	A	non percée	acier inoxydable A2	acier inoxydable	60	2040	30	6	2	1.4301	Sur demande
K2161.0206020	A	non percée	aluminium	aluminium	60	1995	30	6	2	-	Sur demande
K2161.0007020	A	non percée	acier	acier	70	2040	30	6	2	-	Sur demande
K2161.0107020	A	non percée	acier inoxydable A2	acier inoxydable	70	2040	30	6	2	1.4301	Sur demande
K2161.0008030	A	non percée	acier	acier	80	2000	40	6	3	-	Sur demande
K2161.0108030	A	non percée	acier inoxydable A2	acier inoxydable	80	2000	40	6	3	1.4301	Sur demande
K2161.0208030	A	non percée	aluminium	aluminium	80	1995	40	6	3	-	Sur demande
K2161.0010030	A	non percée	acier	acier	100	2000	40	10	3	-	Sur demande
K2161.0110030	A	non percée	acier inoxydable A2	acier inoxydable	100	2000	40	6	3	1.4301	Sur demande
K2161.0210040	A	non percée	aluminium	acier	100	1000	40	10	4	-	Sur demande
K2161.0012050	A	non percée	acier	acier	120	1000	40	10	5	-	Sur demande
K2161.0112020	A	non percée	acier inoxydable A2	acier inoxydable	120	2100	30	6	2	1.4301	Sur demande

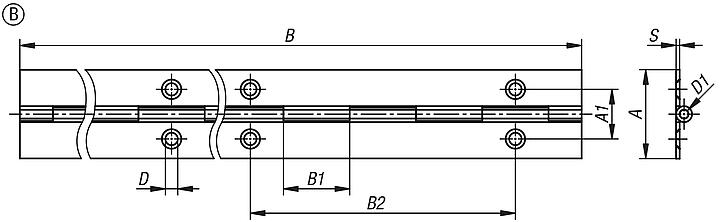

Charnières à tige en acier, inox ou aluminium, forme B

plus d'infos

Dessins

Charnières à tige en acier, inox ou aluminium, forme B

Sélection/filtre d'articles

Référence	Forme	Type de forme	Matière du corps de base	Matière des composants	A	A1	B	B1	B2	D	D1	S	Code acier	Prix
K2161.1002008	B	percée	acier	acier	20	14	2040	15	60	2,8	2	0,8	-	Sur demande
K2161.1102008	B	percée	acier inoxydable A2	acier inoxydable	20	14	2040	15	60	2,8	2	0,8	1.4301	Sur demande
K2161.1002508	B	percée	acier	acier	25	14	2040	15	60	2,8	2	0,8	-	Sur demande
K2161.1102508	B	percée	acier inoxydable A2	acier inoxydable	25	14	2040	15	60	3,6	2	0,8	1.4301	Sur demande
K2161.1003008	B	percée	acier	acier	30	16,8	2040	15	60	3,9	2	0,8	-	Sur demande
K2161.1003010	B	percée	acier	acier	30	16,8	2040	15	60	3,9	2	1	-	Sur demande
K2161.1103010	B	percée	acier inoxydable A2	acier inoxydable	30	16,8	2040	15	60	3,9	2	1	1.4301	Sur demande
K2161.1003510	B	percée	acier	acier	35	19,5	2040	15	60	4,5	2	1	-	Sur demande
K2161.1004012	B	percée	acier	acier	40	22,7	2040	30	60	4,2	3	1,2	-	Sur demande
K2161.1104012	B	percée	acier inoxydable A2	acier inoxydable	40	22,7	2040	30	60	4,2	3	1,2	1.4301	Sur demande
K2161.1104015	B	percée	acier inoxydable A2	acier inoxydable	40	22,7	2040	15	60	4	4	1,5	1.4301	Sur demande
K2161.1005012	B	percée	acier	acier	50	28	2040	30	60	4	3	1,2	-	Sur demande
K2161.1105012	B	percée	acier inoxydable A2	acier inoxydable	50	28	2040	30	60	4	3	1,2	1.4301	Sur demande
K2161.1106020	B	percée	acier inoxydable A2	acier inoxydable	60	35	2040	30	60	4	6	2	1.4301	Sur demande
K2161.1108030	B	percée	acier inoxydable A2	acier inoxydable	80	35	2000	40	60	5,2	6	3	1.4301	Sur demande
