K0439Charnière en thermoplastique avec fonction de verrouillage |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Charnière et caches en thermoplastique PA, renforcé de fibre de verre.
Axe : Inox.Finition :Charnière et caches noirs.
Axe : poli.Nota :Les charnières sont équipées d'une fonction de verrouillage. Celle-ci permet de les verrouiller dans quatre positions et de maintenir ouverts ou hermétiquement fermés les portes et clapets. Les charnières sont disponibles avec et sans broche-guide pour profilés aluminium.
Les valeurs de charge admissible indiquées sont des valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie juridique des propriétés.
Les valeurs de charge admissible ont été déterminées dans des conditions de laboratoire. Chaque utilisateur doit déterminer lui-même si la charnière est adaptée à l'application envisagée.
Les différents matériaux sur lesquels les charnières sont fixées et les types de fixation, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.
Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence

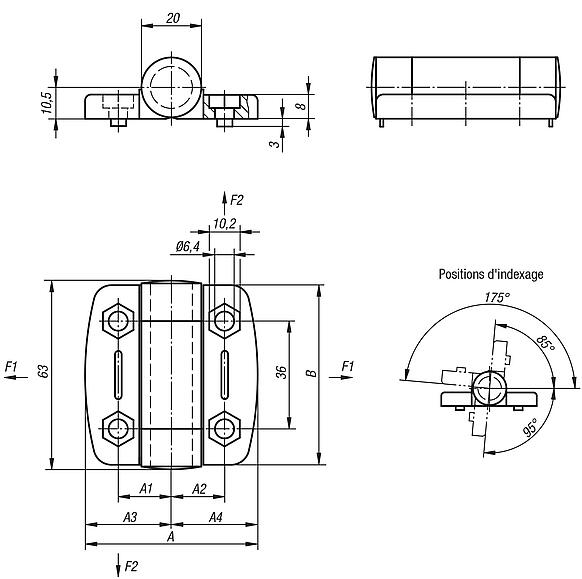

| A | A1 | A2 | A3 | A4 | B | Broche-guides
pour rainure | F1
(N) | F2
(N)
| Couple
max.
Nm | CAO | Acc. | Prix | Commander |
|---|
| K0439.56181800 | 54 | 17,75 | 17,75 | 27 | 27 | 56 | - | 400 | 350 | 2 |  | | Sur demande | | | K0439.56181806 | 54 | 17,75 | 17,75 | 27 | 27 | 56 | 6 | 400 | 350 | 2 | | | Sur demande | | | K0439.56181808 | 54 | 17,75 | 17,75 | 27 | 27 | 56 | 8 | 400 | 350 | 2 | | | Sur demande | | | K0439.56232300 | 73,5 | 22,75 | 22,75 | 36,75 | 36,75 | 56 | - | 600 | 425 | 2 | | | Sur demande | | | K0439.56232308 | 73,5 | 22,75 | 22,75 | 36,75 | 36,75 | 56 | 8 | 600 | 425 | 2 | | | Sur demande | | | K0439.56232310 | 73,5 | 22,75 | 22,75 | 36,75 | 36,75 | 56 | 10 | 600 | 425 | 2 | | | Sur demande | |
