Elementos de sujeción cilíndricos

Volver

Productos
- Elementos de mando | Elementos estándar
  - Elementos de sujeción
    - Brida de centrado
      - Elementos de sujeción cilíndricos

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Mordaza de sujeción de acero.
Muelle de compresión 1.4310.
Tornillo tensor con clase de resistencia 8.8.Versión:Mordaza de sujeción bruñida.

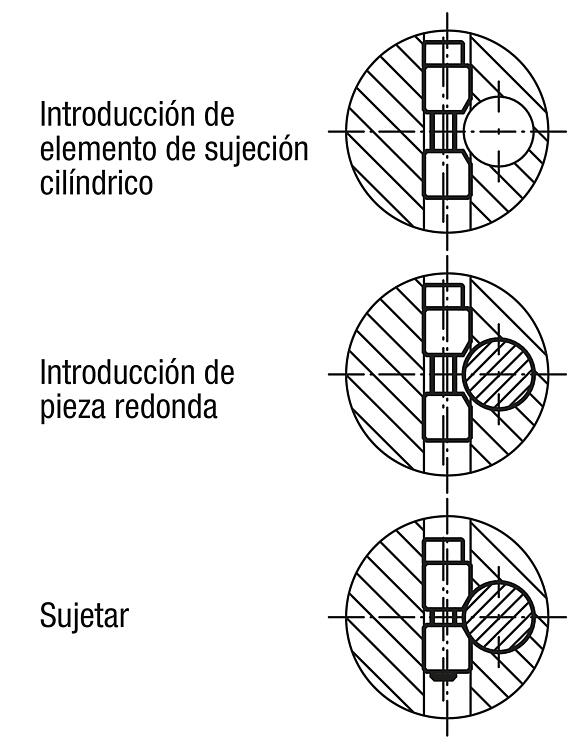

Tornillo tensor azul cincado.Indicación:Los elementos de sujeción cilíndricos son la única alternativa para la sujeción convencional (ranura y tornillo tensor) de piezas redondas.
Los elementos son adecuados para múltiples materiales (p. ej. metales, plástico, madera...).
Para aflojar una mordaza de sujeción fija basta un golpe en sentido axial o la extracción del tornillo de cabeza cilíndrica mediante una rosca adicional en la mordaza de sujeción o en el hexágono interior.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0375 Elementos de sujeción cilíndricos

190 kB

Planos

Selección/filtro de artículos

Referencia	D mín.	D máx.	D1	D2	D3	G	G1	H	L máx.	L1	SW	X	Par de sujeción Mx Nm	Par de apriete máx. Nm	Referencia de la herramienta de montaje
K0375.04	6	10	8	8	M4	M5	M2,5	4	27	8	3	2,8	max. 20	2,9	K0375.904
K0375.05	10	15	10	10	M5	M6	M3	5	33	10	4	3,3	max. 45	6	K0375.905
K0375.06	15	20	12	12	M6	M7	M4	6	39	12	5	3,5	max. 100	10	K0375.906
K0375.08	20	30	16	16	M8	M10	M5	8	46	16	6	4	max. 170	25	K0375.908
K0375.10	30	40	20	20	M10	M12	M6	10	53	20	8	4,8	max. 290	46	K0375.910
K0375.12	40	60	25	25	M12	M14	M8	12	70	25	10	5,6	max. 450	82	K0375.912
K0375.16	60	125	30	30	M16	M18	M10	16	81	30	14	7,9	max. 650	206	K0375.916
