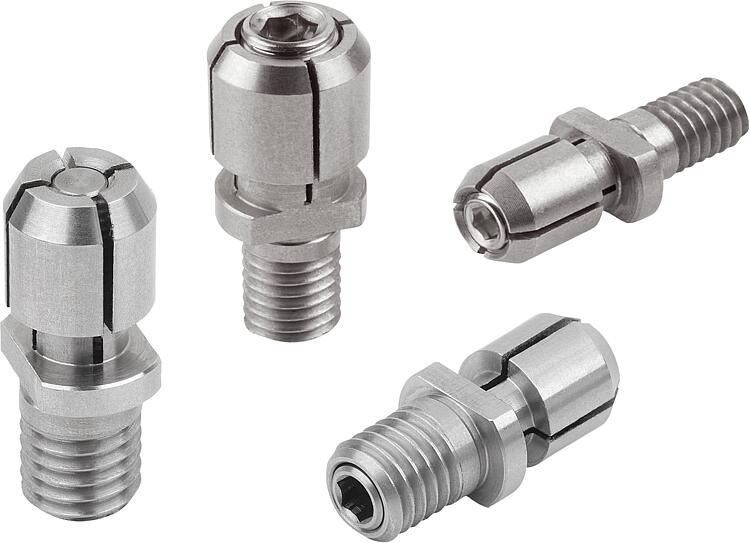

K1293Mandril de sujeción para perforaciones pequeñas |
Volver |
|
|
DescripciónMaterial:Acero inoxidable 1.4305. Versión:Acabado natural.Indicación:El mandril de sujeción se utiliza en perforaciones pequeñas (forma A para perforaciones de pasada, forma B para perforaciones de pasada y de agujero ciego) para posicionar y sujetar piezas. El movimiento de sujeción se realiza manualmente desde arriba con una llave con macho hexagonal. El usuario puede pulirlas al diámetro deseado. La perforación de alojamiento de la pieza de trabajo debe tener una tolerancia de H7.
D mín. = diámetro mínimo admisible al que se puede pulir a "D".
- Utilizable en perforaciones de Ø5 a Ø12,5 mm
- Construcción compacta, espacio de instalación pequeño
- Manejo sencillo
- Posición de montaje indistinta

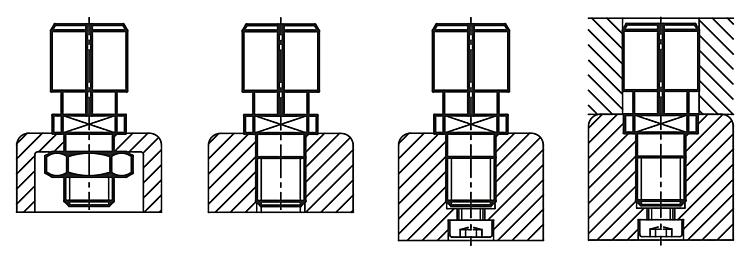

- Posibilidad de distintas posiciones de montaje
- Protección de la superficie de la pieza por presión superficial
- Ajustable al diámetro de forma individual

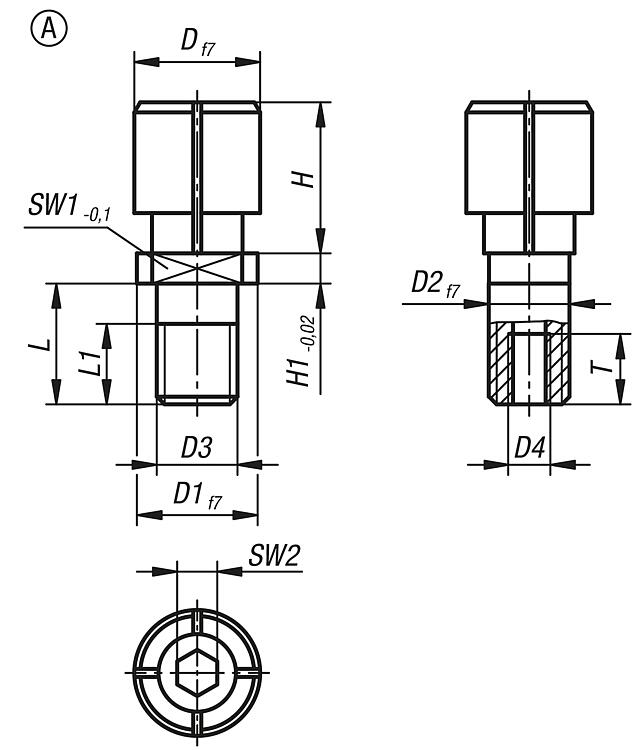

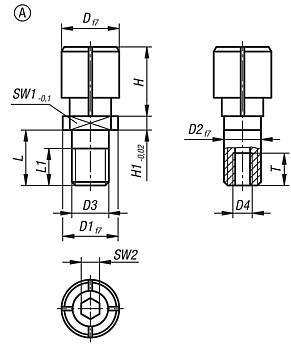

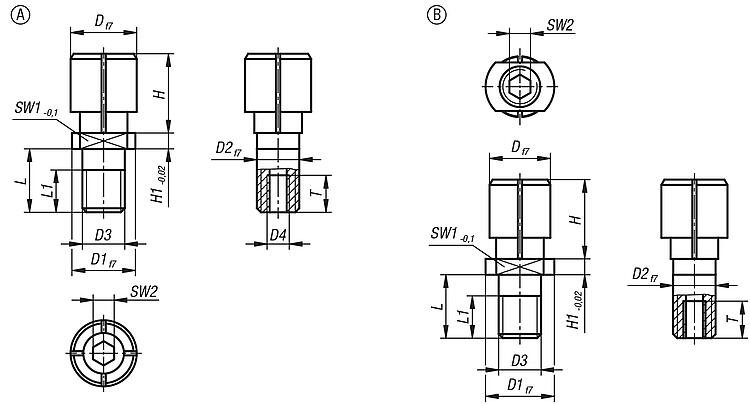

Forma A: Para perforaciones de pasada.

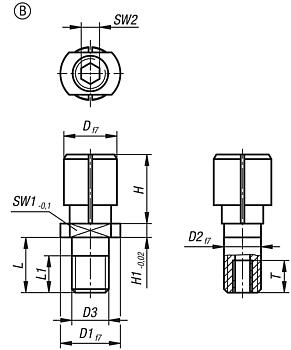

Forma B: Perforaciones de pasada o perforaciones de agujero ciego.Montaje:Si es necesario el diámetro D se puede adaptar al diámetro de sujeción. En ese caso, expandir el mandril de sujeción aprox. 0,2 mm (recorrido de sujeción) a través del diámetro en estado de reposo. El mandril de sujeción se pulirá entonces al diámetro interior de la pieza.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Mandriles de sujeción, para perforaciones pequeñas, forma A |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D
| D
mín. | D1 | D2 | D3 | D4 | H | H1 | L | L1 | SW1 | SW2 | T | Par de
apriete
máx. Nm | Fuerza de
sujeción
máx. kN | CAD | Acc. | Precio | Pedir |
|---|
| K1293.105060 | A | 6 | 5 | 10 | 6 | M6 | M3 | 8 | 2,5 | 10 | 6 | 6 | 2 | 6 | 0,9 | 0,19 |  | | 0.00 € | | | K1293.106080 | A | 8 | 6 | 10 | 6 | M6 | M3 | 10 | 2,5 | 10 | 6 | 6 | 2,5 | 6 | 2,4 | 0,34 | | | 0.00 € | | | K1293.108100 | A | 10 | 8 | 12 | 8 | M8 | M4 | 12 | 3 | 12 | 8 | 8 | 3 | 7 | 4,4 | 0,62 | | | 0.00 € | | | K1293.110125 | A | 12,5 | 10 | 12 | 8 | M8 | M4 | 15 | 3 | 12 | 8 | 8 | 4 | 7 | 8,1 | 0,62 | | | 0.00 € | |
|
Selección/filtro de artículos |
|
| Referencia | Forma | D
| D
mín. | D1 | D2 | D3 | H | H1 | L | L1 | SW1 | SW2 | T | Par de
apriete
máx. Nm | Fuerza de
sujeción
máx. kN | CAD | Acc. | Precio | Pedir |
|---|
| K1293.204050 | B | 5 | 4 | 10 | 8 | M8 | 6,5 | 2,5 | 9,8 | 6 | 8 | 2 | 2 | 0,9 | 0,15 | | | 0.00 € | | | K1293.205060 | B | 6 | 5 | 12 | 8 | M8 | 8 | 2,5 | 9,8 | 6 | 10 | 2 | 2 | 0,9 | 0,19 | | | 0.00 € | | | K1293.206080 | B | 8 | 6 | 12 | 8 | M8 | 10 | 2,5 | 9,8 | 6 | 10 | 2,5 | 2,5 | 2,4 | 0,34 | | | 0.00 € | | | K1293.208100 | B | 10 | 8 | 12 | 8 | M8 | 12 | 3 | 11,8 | 8 | 10 | 3 | 3 | 4,4 | 0,62 | | | 0.00 € | | | K1293.210120 | B | 12 | 10 | 14 | 10 | M10 | 15 | 3 | 11,8 | 8 | 10 | 4 | 4 | 8,1 | 0,8 | | | 0.00 € | |
|
