Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Carcaça em aço.
Núcleo do ímã em ferrita dura.Versão:Carcaça zincada.Indicação:Fixador magnético plano com rosca, sistema blindado.

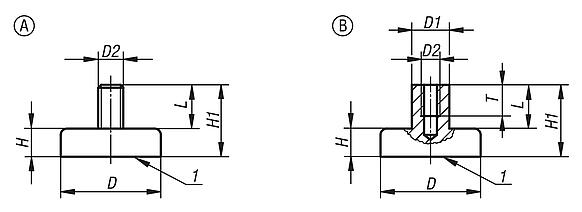

Nas versões D 80, D 100 e D 125, por questões técnicas de fabricação, não é possível evitar a ocorrência de fissuras na superfície de aderência do material magnético embutido. Todavia, elas não prejudicam o funcionamento dos ímãs de maneira alguma.Faixa de temperatura:máx. 200 °C.Indicação de desenho:

1) Superfície de aderência

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0549 Ímãs com rosca (fixadores magnéticos planos) de ferrita dura

176 kB

Dados técnicos para imãs de retenção e brutos

62,8 kB

Desenhos (visão geral)

Ímãs com rosca macho (fixadores magnéticos planos) de ferrita dura, forma A

mais informações

Desenhos

Ímãs com rosca macho (fixadores magnéticos planos) de ferrita dura, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D2	L	H	H1	Força de aderência N
K0549.21	A	10 ±0,15	M3	7	4,5	11,5	4
K0549.22	A	13 ±0,15	M3	7	4,5	11,5	10
K0549.23	A	16 ±0,15	M3	7	4,5	11,5	18
K0549.24	A	20 ±0,15	M3	7	6	13	30
K0549.25	A	25 ±0,15	M4	8	7	15	40
K0549.26	A	32 ±0,20	M4	8	7	15	80

Ímãs com rosca fêmea (fixadores magnéticos planos) de ferrita dura, forma B

mais informações

Desenhos

Ímãs com rosca fêmea (fixadores magnéticos planos) de ferrita dura, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	L	H	H1	T	Força de aderência N
K0549.01	B	10 ±0,15	6	M3	7	4,5	11,5	5	4
K0549.02	B	13 ±0,15	6	M3	7	4,5	11,5	5	10
K0549.03	B	16 ±0,15	6	M3	7	4,5	11,5	5	18
K0549.04	B	20 ±0,15	6	M3	7	6	13	5	30
K0549.05	B	25 ±0,15	8	M4	8	7	15	6	40
K0549.06	B	32 ±0,20	8	M4	8	7	15	6	80
K0549.07	B	40 ±0,20	10	M5	10	8	18	8	125
K0549.08	B	50 ±0,20	12	M6	12	10	22	10	220
K0549.09	B	63 ±0,20	15	M8	16	14	30	14	350
K0549.10	B	80 ±0,25	20	M10	16	18	34	14	600
K0549.11	B	99 ±0,25	22	M12	20	22	42	17	900
K0549.12	B	125 ±0,25	25	M14	24	26	50	20	1300
