Manovelle con impugnatura cilindrica pieghevole

Indietro

Prodotti
- Parti operative | Elementi standard
  - Volantini, manovelle, indicatori di posizione
    - Manovelle con impugnatura cilindrica pieghevole

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Manovella e impugnatura in materiale termoplastico.
Mozzo e asse dell'impugnatura in acciaio classe di resistenza 5.8 o acciaio inox 1.4404.

Versione:Termoplastico grigio nerastro.
Componenti in acciaio brunito.
Acciaio inox grezzo.Nota:La copertura del mozzo è fornita non assemblata.
Le manovelle possono essere fissate a un albero in senso assiale, attraverso il collegamento con linguetta di aggiustamento, con spinatura trasversale o con una vite a testa cilindrica DIN 6912 e una rondella DIN 7349.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Accessori:Viti a testa cilindrica con esagono incassato K1160, testa bassa DIN 6912.Nota disegno:

1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0266 Manovelle con impugnatura cilindrica pieghevole

411 kB

Disegni (sintesi completa)

Manovelle con impugnatura cilindrica pieghevole, foro calibrato senza cava

Maggiori informazioni

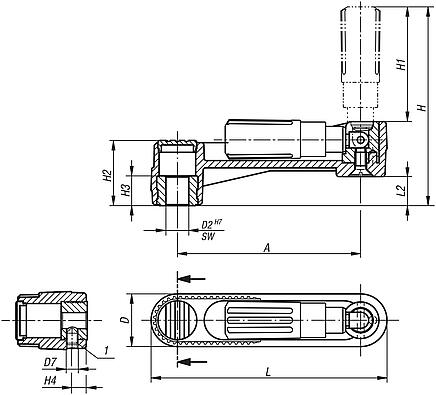

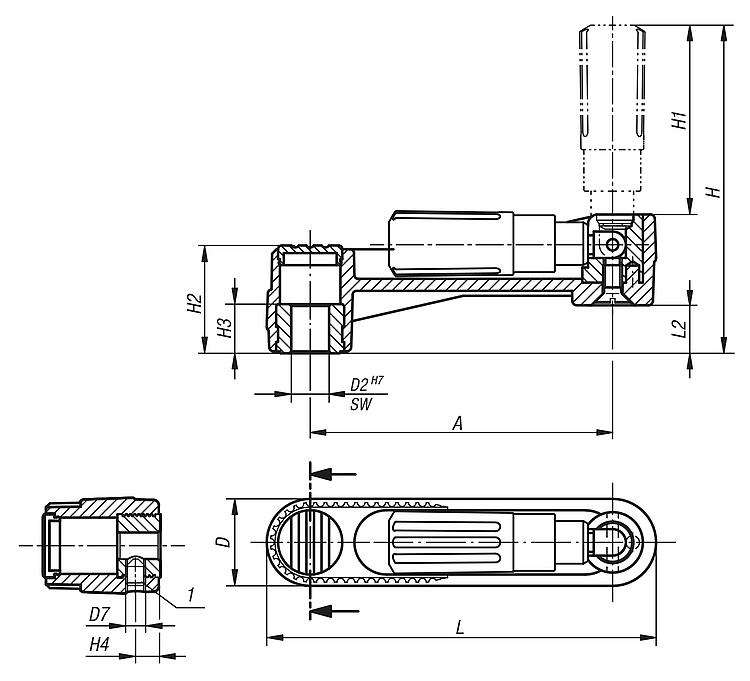

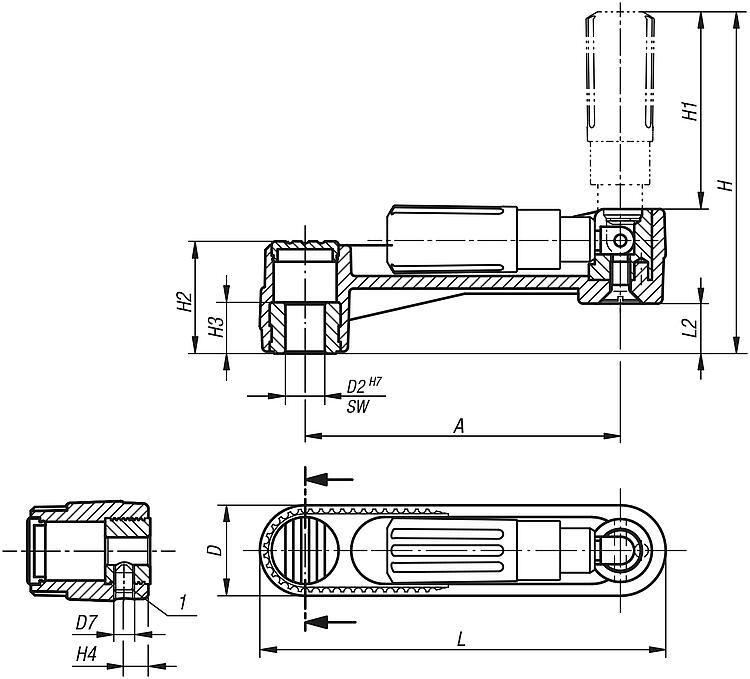

Disegni

Manovelle con impugnatura cilindrica pieghevole, foro calibrato senza cava

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	Materiale componenti	A	D	D2	D7	H	H1	H2	H3	H4	L	L2
K0266.1108	foro calibrato	senza foro trasversale	acciaio	80	24	8	-	85,7	49	28,5	13	-	104	12,7
K0266.1110	foro calibrato	senza foro trasversale	acciaio	80	24	10	-	85,7	49	28,5	13	-	104	12,7
K0266.1210	foro calibrato	senza foro trasversale	acciaio	100	29	10	-	105,2	49	35,5	13	-	129	15,7
K0266.1212	foro calibrato	senza foro trasversale	acciaio	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7
K0266.1312	foro calibrato	senza foro trasversale	acciaio	125	36	12	-	140	83	44	18,5	-	161	19,5
K0266.1314	foro calibrato	senza foro trasversale	acciaio	125	36	14	-	140	83	44	18,5	-	161	19,5
K0266.11086	foro calibrato	con foro trasversale	acciaio	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7
K0266.11106	foro calibrato	con foro trasversale	acciaio	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7
K0266.12106	foro calibrato	con foro trasversale	acciaio	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7
K0266.12126	foro calibrato	con foro trasversale	acciaio	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7
K0266.13126	foro calibrato	con foro trasversale	acciaio	125	36	12	M6	140	83	44	18,5	7,5	161	19,5
K0266.13146	foro calibrato	con foro trasversale	acciaio	125	36	14	M6	140	83	44	18,5	7,5	161	19,5
K0266.01108	foro calibrato	senza foro trasversale	acciaio inox	80	24	8	-	85,7	49	28,5	13	-	104	12,7
K0266.01110	foro calibrato	senza foro trasversale	acciaio inox	80	24	10	-	85,7	49	28,5	13	-	104	12,7
K0266.01210	foro calibrato	senza foro trasversale	acciaio inox	100	29	10	-	105,2	49	35,5	13	-	129	15,7
K0266.01212	foro calibrato	senza foro trasversale	acciaio inox	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7
K0266.01312	foro calibrato	senza foro trasversale	acciaio inox	125	36	12	-	140	83	44	18,5	-	161	19,5
K0266.01314	foro calibrato	senza foro trasversale	acciaio inox	125	36	14	-	140	83	44	18,5	-	161	19,5
K0266.011086	foro calibrato	con foro trasversale	acciaio inox	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7
K0266.011106	foro calibrato	con foro trasversale	acciaio inox	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7
K0266.012106	foro calibrato	con foro trasversale	acciaio inox	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7
K0266.012126	foro calibrato	con foro trasversale	acciaio inox	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7
K0266.013126	foro calibrato	con foro trasversale	acciaio inox	125	36	12	M6	140	83	44	18,5	7,5	161	19,5
K0266.013146	foro calibrato	con foro trasversale	acciaio inox	125	36	14	M6	140	83	44	18,5	7,5	161	19,5

Manovelle con impugnatura cilindrica pieghevole, foro calibrato con cava

Maggiori informazioni

Disegni

Manovelle con impugnatura cilindrica pieghevole, foro calibrato con cava

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	Materiale componenti	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T
K0266.110802	foro calibrato con cava	senza foro trasversale	acciaio	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9
K0266.111003	foro calibrato con cava	senza foro trasversale	acciaio	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4
K0266.121003	foro calibrato con cava	senza foro trasversale	acciaio	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4
K0266.121204	foro calibrato con cava	senza foro trasversale	acciaio	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8
K0266.131204	foro calibrato con cava	senza foro trasversale	acciaio	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8
K0266.131405	foro calibrato con cava	senza foro trasversale	acciaio	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3
K0266.1108026	foro calibrato con cava	con foro trasversale	acciaio	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9
K0266.1110036	foro calibrato con cava	con foro trasversale	acciaio	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4
K0266.1210036	foro calibrato con cava	con foro trasversale	acciaio	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4
K0266.1212046	foro calibrato con cava	con foro trasversale	acciaio	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8
K0266.1312046	foro calibrato con cava	con foro trasversale	acciaio	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8
K0266.1314056	foro calibrato con cava	con foro trasversale	acciaio	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3
K0266.0110802	foro calibrato con cava	senza foro trasversale	acciaio inox	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9
K0266.0111003	foro calibrato con cava	senza foro trasversale	acciaio inox	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4
K0266.0121003	foro calibrato con cava	senza foro trasversale	acciaio inox	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4
K0266.0121204	foro calibrato con cava	senza foro trasversale	acciaio inox	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8
K0266.0131204	foro calibrato con cava	senza foro trasversale	acciaio inox	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8
K0266.0131405	foro calibrato con cava	senza foro trasversale	acciaio inox	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3
K0266.01108026	foro calibrato con cava	con foro trasversale	acciaio inox	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9
K0266.01110036	foro calibrato con cava	con foro trasversale	acciaio inox	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4
K0266.01210036	foro calibrato con cava	con foro trasversale	acciaio inox	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4
K0266.01212046	foro calibrato con cava	con foro trasversale	acciaio inox	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8
K0266.01312046	foro calibrato con cava	con foro trasversale	acciaio inox	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8
K0266.01314056	foro calibrato con cava	con foro trasversale	acciaio inox	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3

Manovelle con impugnatura cilindrica pieghevole, quadro incassato

Maggiori informazioni

Disegni

Manovelle con impugnatura cilindrica pieghevole, quadro incassato

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	Materiale componenti	A	D	D7	H	H1	H2	H3	H4	L	L2	SW
K0266.2108	quadro incassato	senza foro trasversale	acciaio	80	24	-	85,7	49	28,5	13	-	104	12,7	8
K0266.2110	quadro incassato	senza foro trasversale	acciaio	80	24	-	85,7	49	28,5	13	-	104	12,7	10
K0266.2210	quadro incassato	senza foro trasversale	acciaio	100	29	-	105,2	59,5	35,5	13	-	129	15,7	10
K0266.2212	quadro incassato	senza foro trasversale	acciaio	100	29	-	105,2	59,5	35,5	13	-	129	15,7	12
K0266.2312	quadro incassato	senza foro trasversale	acciaio	125	36	-	140	83	44	18,5	-	161	19,5	12
K0266.2314	quadro incassato	senza foro trasversale	acciaio	125	36	-	140	83	44	18,5	-	161	19,5	14
K0266.21086	quadro incassato	con foro trasversale	acciaio	80	24	M6	85,7	49	28,5	13	7,5	104	12,7	8
K0266.21106	quadro incassato	con foro trasversale	acciaio	80	24	M6	85,7	49	28,5	13	7,5	104	12,7	10
K0266.22106	quadro incassato	con foro trasversale	acciaio	100	29	M6	105,2	59,5	35,5	13	7,5	129	15,7	10
K0266.22126	quadro incassato	con foro trasversale	acciaio	100	29	M6	105,2	59,5	35,5	13	7,5	129	15,7	12
K0266.23126	quadro incassato	con foro trasversale	acciaio	125	36	M6	140	83	44	18,5	7,5	161	19,5	12
K0266.23146	quadro incassato	con foro trasversale	acciaio	125	36	M6	140	83	44	18,5	7,5	161	19,5	14
