K0996Manovelle in alluminio con impugnatura cilindrica girevole |
Indietro |
|
|
DescrizioneMateriale:Manovella in alluminio.
Impugnatura cilindrica in resina termoplastica e acciaio.Versione:Manovella verniciata a polvere.
Resina termoplastica colore grigio nerastro.
Parti metalliche in acciaio brunito.Nota:Simile a DIN 469.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914). DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

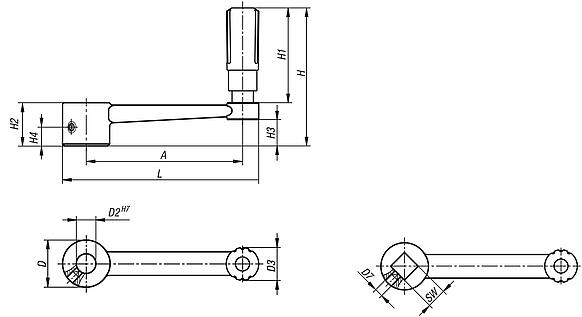

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | Versione 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0996.3110 | foro calibrato | senza foro trasversale | 80 | 24 | 10 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 |  | | 0,00 € | | | K0996.3212 | foro calibrato | senza foro trasversale | 100 | 28 | 12 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | | | 0,00 € | | | K0996.3314 | foro calibrato | senza foro trasversale | 125 | 30 | 14 | 25 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | | | 0,00 € | | | K0996.3417 | foro calibrato | senza foro trasversale | 160 | 34 | 17 | 25 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | | | 0,00 € | | | K0996.31106 | Foro alesato | girevole | 80 | 24 | 10 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | | | 0,00 € | | | K0996.32126 | Foro alesato | girevole | 100 | 28 | 12 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | | | 0,00 € | | | K0996.33146 | Foro alesato | girevole | 125 | 30 | 14 | 26 | M6 | 111 | 83 | 28 | 15,8 | 7,5 | 153 | | | 0,00 € | | | K0996.34176 | Foro alesato | girevole | 160 | 34 | 17 | 26 | M6 | 115 | 83 | 32 | 19,6 | 7,5 | 190 | | | 0,00 € | |
|
Selezione/filtro articoli |
|

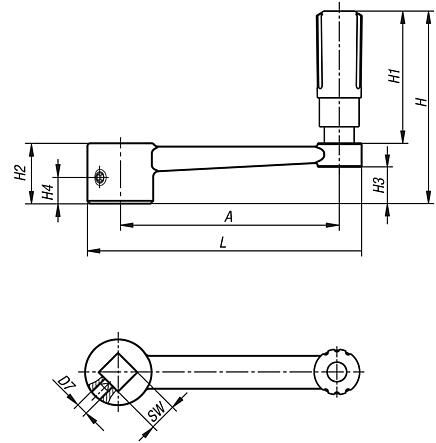

| N. ordine | Versione 1 | Versione 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0996.4110 | quadro incassato | senza foro trasversale | 80 | 24 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 | 10 | | | 0,00 € | | | K0996.4212 | quadro incassato | senza foro trasversale | 100 | 28 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | 12 | | | 0,00 € | | | K0996.4314 | quadro incassato | senza foro trasversale | 125 | 30 | 25 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | 14 | | | 0,00 € | | | K0996.4417 | quadro incassato | senza foro trasversale | 160 | 34 | 25 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | 17 | | | 0,00 € | | | K0996.41106 | Foro quadro | girevole | 80 | 24 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | 10 | | | 0,00 € | | | K0996.42126 | Foro quadro | girevole | 100 | 28 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | 12 | | | 0,00 € | | | K0996.43146 | Foro quadro | girevole | 125 | 30 | 26 | M6 | 111 | 83 | 28 | 15,8 | 7,5 | 153 | 14 | | | 0,00 € | | | K0996.44176 | Foro quadro | girevole | 160 | 34 | 26 | M6 | 115 | 83 | 32 | 19,6 | 7,5 | 190 | 17 | | | 0,00 € | |
|
