Volantini DIN 950 in alluminio

Indietro

Prodotti
- Parti operative | Elementi standard
  - Volantini, manovelle, indicatori di posizione
    - Volantini DIN 950 in alluminio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Volantino in alluminio.
Impugnatura fissa in alluminio, mozzo in acciaio, brunito.
Impugnatura girevole in alluminio, mozzo in acciaio, zincato, passivato blu.Versione:Corona tornita e lucidata.
Su richiesta:Mozzi con foro quadro o volantini con rivestimento in plastica.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0160 Volantini DIN 950 in alluminio

320 kB

Disegni (sintesi completa)

Volantini
DIN 950 in alluminio, senza impugnatura

Maggiori informazioni

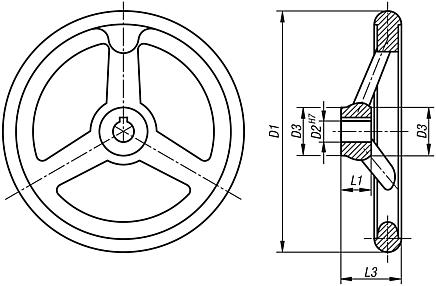

Disegni

Volantini DIN 950 in alluminio, senza impugnatura

Selezione/filtro articoli

N. ordine	Versione 1	D1	D2	D3≈	L1	L3	B3	T	Numero razze
K0160.0080X10	foro calibrato	80	10H7	24	16	29	-	-	3
K0160.0080X12	foro calibrato	80	12H7	24	16	29	-	-	3
K0160.0100X10	foro calibrato	100	10H7	26	17	33	-	-	3
K0160.0100X12	foro calibrato	100	12H7	26	17	33	-	-	3
K0160.0125X12	foro calibrato	125	12H7	28	18	36	-	-	3
K0160.0125X14	foro calibrato	125	14H7	28	18	36	-	-	3
K0160.0140X14	foro calibrato	140	14H7	30	19	39	-	-	3
K0160.0140X16	foro calibrato	140	16H7	30	19	39	-	-	3
K0160.0160X14	foro calibrato	160	14H7	32	20	40	-	-	3
K0160.0160X16	foro calibrato	160	16H7	32	20	40	-	-	3
K0160.0180X16	foro calibrato	180	16H7	37	22	43	-	-	3
K0160.0180X18	foro calibrato	180	18H7	37	22	43	-	-	3
K0160.0200X18	foro calibrato	200	18H7	38	24	45	-	-	3
K0160.0200X22	foro calibrato	200	22H7	38	24	45	-	-	3
K0160.0250X22	foro calibrato	250	22H7	45	28	50	-	-	5
K0160.0250X26	foro calibrato	250	26H7	45	28	50	-	-	5
K0160.0315X26	foro calibrato	315	26H7	53	33	56	-	-	5
K0160.0315X30	foro calibrato	315	30H7	53	33	56	-	-	5
K0160.0400X30	foro calibrato	400	30H7	65	38	63	-	-	5
K0160.0400X34	foro calibrato	400	34H7	65	38	63	-	-	5
K0160.0500X34	foro calibrato	500	34H7	78	45	72	-	-	5
K0160.0500X40	foro calibrato	500	40H7	78	45	72	-	-	5
K0160.1080X10	foro calibrato con cava	80	10H7	24	16	29	3	11,4	3
K0160.1080X12	foro calibrato con cava	80	12H7	24	16	29	4	13,8	3
K0160.1100X10	foro calibrato con cava	100	10H7	26	17	33	3	11,4	3
K0160.1100X12	foro calibrato con cava	100	12H7	26	17	33	4	13,8	3
K0160.1125X12	foro calibrato con cava	125	12H7	28	18	36	4	13,8	3
K0160.1125X14	foro calibrato con cava	125	14H7	28	18	36	5	16,3	3
K0160.1140X14	foro calibrato con cava	140	14H7	30	19	39	5	16,3	3
K0160.1140X16	foro calibrato con cava	140	16H7	30	19	39	5	18,3	3
K0160.1160X14	foro calibrato con cava	160	14H7	32	20	40	5	16,3	3
K0160.1160X16	foro calibrato con cava	160	16H7	32	20	40	5	18,3	3
K0160.1180X16	foro calibrato con cava	180	16H7	37	22	43	5	18,3	3
K0160.1180X18	foro calibrato con cava	180	18H7	37	22	43	6	20,8	3
K0160.1200X18	foro calibrato con cava	200	18H7	38	24	45	6	20,8	3
K0160.1200X22	foro calibrato con cava	200	22H7	38	24	45	6	24,8	3
K0160.1250X22	foro calibrato con cava	250	22H7	45	28	50	6	24,8	5
K0160.1250X26	foro calibrato con cava	250	26H7	45	28	50	8	29,3	5
K0160.1315X26	foro calibrato con cava	315	26H7	53	33	56	8	29,3	5
K0160.1315X30	foro calibrato con cava	315	30H7	53	33	56	8	33,3	5
K0160.1400X30	foro calibrato con cava	400	30H7	65	38	63	8	33,3	5
K0160.1400X34	foro calibrato con cava	400	34H7	65	38	63	10	37,3	5
K0160.1500X34	foro calibrato con cava	500	34H7	78	45	72	10	37,3	5
K0160.1500X40	foro calibrato con cava	500	40H7	78	45	72	12	43,3	5

Volantini
DIN 950 in alluminio, con impugnatura fissa

Maggiori informazioni

Disegni

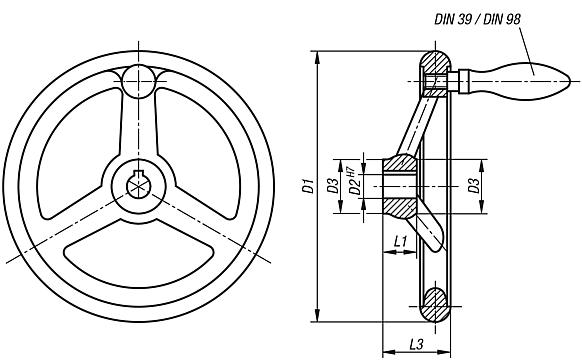

Volantini DIN 950 in alluminio, con impugnatura fissa

Selezione/filtro articoli

N. ordine	Versione 1	D1	D2	D3≈	L1	L3	B3	T	Numero razze	Impugnatura fissa DIN 39 forma E
K0160.2080X10	foro calibrato	80	10H7	24	16	29	-	-	3	ø16 x M6 x 50
K0160.2080X12	foro calibrato	80	12H7	24	16	29	-	-	3	ø16 x M6 x 50
K0160.2100X10	foro calibrato	100	10H7	26	17	33	-	-	3	ø16 x M6 x 50
K0160.2100X12	foro calibrato	100	12H7	26	17	33	-	-	3	ø16 x M6 x 50
K0160.2125X12	foro calibrato	125	12H7	28	18	36	-	-	3	ø20 x M8 x 64
K0160.2125X14	foro calibrato	125	14H7	28	18	36	-	-	3	ø20 x M8 x 64
K0160.2140X14	foro calibrato	140	14H7	30	19	39	-	-	3	ø20 x M8 x 64
K0160.2140X16	foro calibrato	140	16H7	30	19	39	-	-	3	ø20 x M8 x 64
K0160.2160X14	foro calibrato	160	14H7	32	20	40	-	-	3	ø25 x M10 x 80
K0160.2160X16	foro calibrato	160	16H7	32	20	40	-	-	3	ø25 x M10 x 80
K0160.2180X16	foro calibrato	180	16H7	37	22	43	-	-	3	ø25 x M10 x 80
K0160.2180X18	foro calibrato	180	18H7	37	22	43	-	-	3	ø25 x M10 x 80
K0160.2200X18	foro calibrato	200	18H7	38	24	45	-	-	3	ø25 x M10 x 80
K0160.2200X22	foro calibrato	200	22H7	38	24	45	-	-	3	ø25 x M10 x 80
K0160.2250X22	foro calibrato	250	22H7	45	28	50	-	-	5	ø32 x M12 x 100
K0160.2250X26	foro calibrato	250	26H7	45	28	50	-	-	5	ø32 x M12 x 100
K0160.2315X26	foro calibrato	315	26H7	53	33	56	-	-	5	ø32 x M12 x 100
K0160.2315X30	foro calibrato	315	30H7	53	33	56	-	-	5	ø32 x M12 x 100
K0160.2400X30	foro calibrato	400	30H7	65	38	63	-	-	5	ø36 x M16 x 112
K0160.2400X34	foro calibrato	400	34H7	65	38	63	-	-	5	ø36 x M16 x 112
K0160.2500X34	foro calibrato	500	34H7	78	45	72	-	-	5	ø36 x M16 x 112
K0160.2500X40	foro calibrato	500	40H7	78	45	72	-	-	5	ø36 x M16 x 112
K0160.3080X10	foro calibrato con cava	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 50
K0160.3080X12	foro calibrato con cava	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 50
K0160.3100X10	foro calibrato con cava	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 50
K0160.3100X12	foro calibrato con cava	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 50
K0160.3125X12	foro calibrato con cava	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 64
K0160.3125X14	foro calibrato con cava	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 64
K0160.3140X14	foro calibrato con cava	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 64
K0160.3140X16	foro calibrato con cava	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 64
K0160.3160X14	foro calibrato con cava	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 80
K0160.3160X16	foro calibrato con cava	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 80
K0160.3180X16	foro calibrato con cava	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 80
K0160.3180X18	foro calibrato con cava	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 80
K0160.3200X18	foro calibrato con cava	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 80
K0160.3200X22	foro calibrato con cava	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 80
K0160.3250X22	foro calibrato con cava	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 100
K0160.3250X26	foro calibrato con cava	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 100
K0160.3315X26	foro calibrato con cava	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 100
K0160.3315X30	foro calibrato con cava	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 100
K0160.3400X30	foro calibrato con cava	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 112
K0160.3400X34	foro calibrato con cava	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 112
K0160.3500X34	foro calibrato con cava	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 112
K0160.3500X40	foro calibrato con cava	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 112

Volantini
DIN 950 in alluminio, con impugnatura girevole

Maggiori informazioni

Disegni

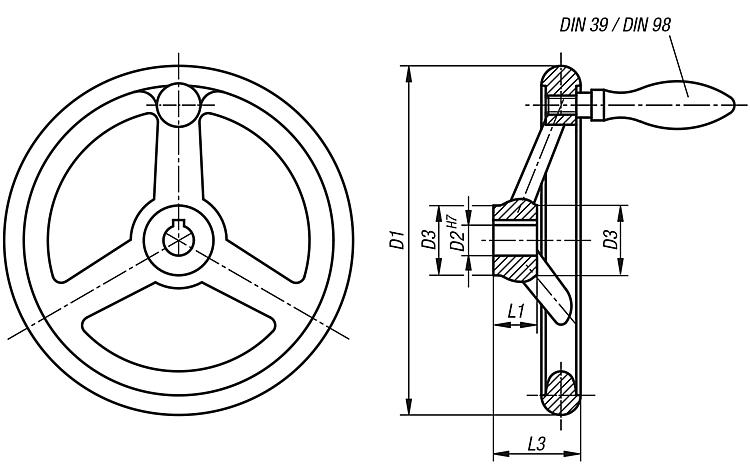

Volantini DIN 950 in alluminio, con impugnatura girevole

Selezione/filtro articoli

N. ordine	Versione 1	D1	D2	D3≈	L1	L3	B3	T	Numero razze	Impugnatura girevole DIN 98 forma E
K0160.4080X10	foro calibrato	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5
K0160.4080X12	foro calibrato	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5
K0160.4100X10	foro calibrato	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5
K0160.4100X12	foro calibrato	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5
K0160.4125X12	foro calibrato	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67
K0160.4125X14	foro calibrato	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67
K0160.4140X14	foro calibrato	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67
K0160.4140X16	foro calibrato	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67
K0160.4160X14	foro calibrato	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83
K0160.4160X16	foro calibrato	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83
K0160.4180X16	foro calibrato	180	16H7	37	22	43	-	-	3	ø25 x M10 x 83
K0160.4180X18	foro calibrato	180	18H7	37	22	43	-	-	3	ø25 x M10 x 83
K0160.4200X18	foro calibrato	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83
K0160.4200X22	foro calibrato	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83
K0160.4250X22	foro calibrato	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5
K0160.4250X26	foro calibrato	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5
K0160.4315X26	foro calibrato	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5
K0160.4315X30	foro calibrato	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5
K0160.4400X30	foro calibrato	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117
K0160.4400X34	foro calibrato	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117
K0160.4500X34	foro calibrato	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117
K0160.4500X40	foro calibrato	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117
K0160.5080X10	foro calibrato con cava	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5
K0160.5080X12	foro calibrato con cava	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5
K0160.5100X10	foro calibrato con cava	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5
K0160.5100X12	foro calibrato con cava	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5
K0160.5125X12	foro calibrato con cava	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67
K0160.5125X14	foro calibrato con cava	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67
K0160.5140X14	foro calibrato con cava	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67
K0160.5140X16	foro calibrato con cava	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67
K0160.5160X14	foro calibrato con cava	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83
K0160.5160X16	foro calibrato con cava	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83
K0160.5180X16	foro calibrato con cava	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 83
K0160.5180X18	foro calibrato con cava	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 83
K0160.5200X18	foro calibrato con cava	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83
K0160.5200X22	foro calibrato con cava	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83
K0160.5250X22	foro calibrato con cava	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5
K0160.5250X26	foro calibrato con cava	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5
K0160.5315X26	foro calibrato con cava	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5
K0160.5315X30	foro calibrato con cava	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5
K0160.5400X30	foro calibrato con cava	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117
K0160.5400X34	foro calibrato con cava	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117
K0160.5500X34	foro calibrato con cava	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117
K0160.5500X40	foro calibrato con cava	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117
