Indicatore di posizione con albero cavo in acciaio inox

Indietro

Prodotti
- Parti operative | Elementi standard
  - Volantini, manovelle, indicatori di posizione
    - Indicatore di posizione con albero cavo in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento in poliammide 6.
Albero cavo in acciaio inox.
Visore di plastica.
Perno filettato in acciaio inox.Versione:Alloggiamento resistente agli urti.
Albero cavo e perno filettato grezzi.
Rulli neri, cifre bianche.Nota:Gli indicatori di posizione consentono la lettura diretta dei valori impostati.
Il valore di visualizzazione per ogni rotazione del mandrino (corrispondente al passo della vite) è selezionabile, e i diversi valori di visualizzazione sono ottenuti attraverso un meccanismo moltiplicatore.
Gli indicatori di posizione si distinguono per la loro struttura compatta, la visualizzazione chiara e la lettura precisa. Sono particolarmente adatti per distanze del mandrino ridotte e piccoli diametri dell'albero. Possiedono un supporto per la coppia che viene inserito in un foro sul lato opposto.Dati tecnici:– Contatore con 4 cifre + lettura di precisione
– Altezza cifre ca. 6 mm
– Albero cavo Ø 14 H7 mm
– Resistente a temperature fino a 80 °C
– Resistente a olio e solventiSu richiesta:– Copertura contatore in vetro minerale
– Guarnizione assiale (a tenuta di polvere)
– Protetto dalle vibrazioni

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2107 Indicatore di posizione con albero cavo in acciaio inox

270 kB

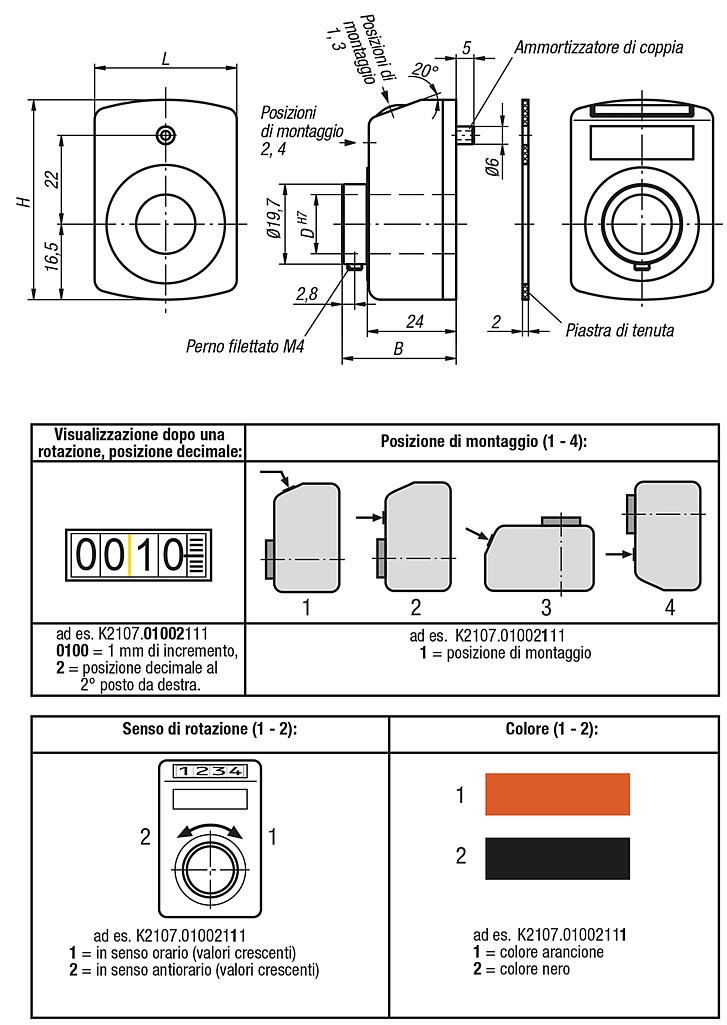

Disegni

Selezione/filtro articoli

N. ordine	Colore corpo base	B	D	H	L	Passo	Virgola in posizione	max. numero di giri giri/min	Posizione di montaggio	Senso di rotazione	Visualizzazione dopo una rotazione
K2107.01001111	arancio puro RAL 2004	31	14	47	33	1	1	500	1	1	001,0
K2107.01002111	arancio puro RAL 2004	31	14	47	33	1	2	500	1	1	00,10
K2107.01001121	arancio puro RAL 2004	31	14	47	33	1	1	500	1	2	001,0
K2107.01002121	arancio puro RAL 2004	31	14	47	33	1	2	500	1	2	00,10
K2107.01001211	arancio puro RAL 2004	31	14	47	33	1	1	500	2	1	001,0
K2107.01002211	arancio puro RAL 2004	31	14	47	33	1	2	500	2	1	00,10
K2107.01001221	arancio puro RAL 2004	31	14	47	33	1	1	500	2	2	001,0
K2107.01002221	arancio puro RAL 2004	31	14	47	33	1	2	500	2	2	00,10
K2107.01001311	arancio puro RAL 2004	31	14	47	33	1	1	500	3	1	001,0
K2107.01002311	arancio puro RAL 2004	31	14	47	33	1	2	500	3	1	00,10
K2107.01001321	arancio puro RAL 2004	31	14	47	33	1	1	500	3	2	001,0
K2107.01002321	arancio puro RAL 2004	31	14	47	33	1	2	500	3	2	00,10
K2107.01001411	arancio puro RAL 2004	31	14	47	33	1	1	500	4	1	001,0
K2107.01002411	arancio puro RAL 2004	31	14	47	33	1	2	500	4	1	00,10
K2107.01001421	arancio puro RAL 2004	31	14	47	33	1	1	500	4	2	001,0
K2107.01002421	arancio puro RAL 2004	31	14	47	33	1	2	500	4	2	00,10
K2107.01251111	arancio puro RAL 2004	31	14	47	33	1,25	1	500	1	1	001,2/5
K2107.01251121	arancio puro RAL 2004	31	14	47	33	1,25	1	500	1	2	001,2/5
K2107.01251211	arancio puro RAL 2004	31	14	47	33	1,25	1	500	2	1	001,2/5
K2107.01251221	arancio puro RAL 2004	31	14	47	33	1,25	1	500	2	2	001,2/5
K2107.01251311	arancio puro RAL 2004	31	14	47	33	1,25	1	500	3	1	001,2/5
K2107.01251321	arancio puro RAL 2004	31	14	47	33	1,25	1	500	3	2	001,2/5
K2107.01251411	arancio puro RAL 2004	31	14	47	33	1,25	1	500	4	1	001,2/5
K2107.01251421	arancio puro RAL 2004	31	14	47	33	1,25	1	500	4	2	001,2/5
K2107.01501111	arancio puro RAL 2004	31	14	47	33	1,5	1	500	1	1	001,5
K2107.01501121	arancio puro RAL 2004	31	14	47	33	1,5	1	500	1	2	001,5
K2107.01501211	arancio puro RAL 2004	31	14	47	33	1,5	1	500	2	1	001,5
K2107.01501221	arancio puro RAL 2004	31	14	47	33	1,5	1	500	2	2	001,5
K2107.01501311	arancio puro RAL 2004	31	14	47	33	1,5	1	500	3	1	001,5
K2107.01501321	arancio puro RAL 2004	31	14	47	33	1,5	1	500	3	2	001,5
K2107.01501411	arancio puro RAL 2004	31	14	47	33	1,5	1	500	4	1	001,5
K2107.01501421	arancio puro RAL 2004	31	14	47	33	1,5	1	500	4	2	001,5
K2107.02001111	arancio puro RAL 2004	31	14	47	33	2	1	500	1	1	002,0
K2107.02001121	arancio puro RAL 2004	31	14	47	33	2	1	500	1	2	002,0
K2107.02001211	arancio puro RAL 2004	31	14	47	33	2	1	500	2	1	002,0
K2107.02001221	arancio puro RAL 2004	31	14	47	33	2	1	500	2	2	002,0
K2107.02001311	arancio puro RAL 2004	31	14	47	33	2	1	500	3	1	002,0
K2107.02001321	arancio puro RAL 2004	31	14	47	33	2	1	500	3	2	002,0
K2107.02001411	arancio puro RAL 2004	31	14	47	33	2	1	500	4	1	002,0
K2107.02001421	arancio puro RAL 2004	31	14	47	33	2	1	500	4	2	002,0
K2107.02501111	arancio puro RAL 2004	31	14	47	33	2,5	1	500	1	1	002,5
K2107.02501121	arancio puro RAL 2004	31	14	47	33	2,5	1	500	1	2	002,5
K2107.02501211	arancio puro RAL 2004	31	14	47	33	2,5	1	500	2	1	002,5
K2107.02501221	arancio puro RAL 2004	31	14	47	33	2,5	1	500	2	2	002,5
K2107.02501311	arancio puro RAL 2004	31	14	47	33	2,5	1	500	3	1	002,5
K2107.02501321	arancio puro RAL 2004	31	14	47	33	2,5	1	500	3	2	002,5
K2107.02501411	arancio puro RAL 2004	31	14	47	33	2,5	1	500	4	1	002,5
K2107.02501421	arancio puro RAL 2004	31	14	47	33	2,5	1	500	4	2	002,5
K2107.03001111	arancio puro RAL 2004	31	14	47	33	3	1	500	1	1	003,0
K2107.03001121	arancio puro RAL 2004	31	14	47	33	3	1	500	1	2	003,0
K2107.03001211	arancio puro RAL 2004	31	14	47	33	3	1	500	2	1	003,0
K2107.03001221	arancio puro RAL 2004	31	14	47	33	3	1	500	2	2	003,0
K2107.03001311	arancio puro RAL 2004	31	14	47	33	3	1	500	3	1	003,0
K2107.03001321	arancio puro RAL 2004	31	14	47	33	3	1	500	3	2	003,0
K2107.03001411	arancio puro RAL 2004	31	14	47	33	3	1	500	4	1	003,0
K2107.03001421	arancio puro RAL 2004	31	14	47	33	3	1	500	4	2	003,0
K2107.04001111	arancio puro RAL 2004	31	14	47	33	4	1	375	1	1	004,0
K2107.04001121	arancio puro RAL 2004	31	14	47	33	4	1	375	1	2	004,0
K2107.04001211	arancio puro RAL 2004	31	14	47	33	4	1	375	2	1	004,0
K2107.04001221	arancio puro RAL 2004	31	14	47	33	4	1	375	2	2	004,0
K2107.04001311	arancio puro RAL 2004	31	14	47	33	4	1	375	3	1	004,0
K2107.04001321	arancio puro RAL 2004	31	14	47	33	4	1	375	3	2	004,0
K2107.04001411	arancio puro RAL 2004	31	14	47	33	4	1	375	4	1	004,0
K2107.04001421	arancio puro RAL 2004	31	14	47	33	4	1	375	4	2	004,0
K2107.05001111	arancio puro RAL 2004	31	14	47	33	5	1	300	1	1	005,0
K2107.05001121	arancio puro RAL 2004	31	14	47	33	5	1	300	1	2	005,0
K2107.05001211	arancio puro RAL 2004	31	14	47	33	5	1	300	2	1	005,0
K2107.05001221	arancio puro RAL 2004	31	14	47	33	5	1	300	2	2	005,0
K2107.05001311	arancio puro RAL 2004	31	14	47	33	5	1	300	3	1	005,0
K2107.05001321	arancio puro RAL 2004	31	14	47	33	5	1	300	3	2	005,0
K2107.05001411	arancio puro RAL 2004	31	14	47	33	5	1	300	4	1	005,0
K2107.05001421	arancio puro RAL 2004	31	14	47	33	5	1	300	4	2	005,0
K2107.06001111	arancio puro RAL 2004	31	14	47	33	6	1	250	1	1	006,0
K2107.06001121	arancio puro RAL 2004	31	14	47	33	6	1	250	1	2	006,0
K2107.06001211	arancio puro RAL 2004	31	14	47	33	6	1	250	2	1	006,0
K2107.06001221	arancio puro RAL 2004	31	14	47	33	6	1	250	2	2	006,0
K2107.06001311	arancio puro RAL 2004	31	14	47	33	6	1	250	3	1	006,0
K2107.06001321	arancio puro RAL 2004	31	14	47	33	6	1	250	3	2	006,0
K2107.06001411	arancio puro RAL 2004	31	14	47	33	6	1	250	4	1	006,0
K2107.06001421	arancio puro RAL 2004	31	14	47	33	6	1	250	4	2	006,0
K2107.08001111	arancio puro RAL 2004	31	14	47	33	8	1	180	1	1	008,0
K2107.08001121	arancio puro RAL 2004	31	14	47	33	8	1	180	1	2	008,0
K2107.08001211	arancio puro RAL 2004	31	14	47	33	8	1	180	2	1	008,0
K2107.08001221	arancio puro RAL 2004	31	14	47	33	8	1	180	2	2	008,0
K2107.08001311	arancio puro RAL 2004	31	14	47	33	8	1	180	3	1	008,0
K2107.08001321	arancio puro RAL 2004	31	14	47	33	8	1	180	3	2	008,0
K2107.08001411	arancio puro RAL 2004	31	14	47	33	8	1	180	4	1	008,0
K2107.08001421	arancio puro RAL 2004	31	14	47	33	8	1	180	4	2	008,0
K2107.10001111	arancio puro RAL 2004	31	14	47	33	10	1	150	1	1	010,0
K2107.10001121	arancio puro RAL 2004	31	14	47	33	10	1	150	1	2	010,0
K2107.10001211	arancio puro RAL 2004	31	14	47	33	10	1	150	2	1	010,0
K2107.10001221	arancio puro RAL 2004	31	14	47	33	10	1	150	2	2	010,0
K2107.10001311	arancio puro RAL 2004	31	14	47	33	10	1	150	3	1	010,0
K2107.10001321	arancio puro RAL 2004	31	14	47	33	10	1	150	3	2	010,0
K2107.10001411	arancio puro RAL 2004	31	14	47	33	10	1	150	4	1	010,0
K2107.10001421	arancio puro RAL 2004	31	14	47	33	10	1	150	4	2	010,0
K2107.01001112	nero	31	14	47	33	1	1	500	1	1	001,0
K2107.01002112	nero	31	14	47	33	1	2	500	1	1	00,10
K2107.01001122	nero	31	14	47	33	1	1	500	1	2	001,0
K2107.01002122	nero	31	14	47	33	1	2	500	1	2	00,10
K2107.01001212	nero	31	14	47	33	1	1	500	2	1	001,0
K2107.01002212	nero	31	14	47	33	1	2	500	2	1	00,10
K2107.01001222	nero	31	14	47	33	1	1	500	2	2	001,0
K2107.01002222	nero	31	14	47	33	1	2	500	2	2	00,10
K2107.01001312	nero	31	14	47	33	1	1	500	3	1	001,0
K2107.01002312	nero	31	14	47	33	1	2	500	3	1	00,10
K2107.01001322	nero	31	14	47	33	1	1	500	3	2	001,0
K2107.01002322	nero	31	14	47	33	1	2	500	3	2	00,10
K2107.01001412	nero	31	14	47	33	1	1	500	4	1	001,0
K2107.01002412	nero	31	14	47	33	1	2	500	4	1	00,10
K2107.01001422	nero	31	14	47	33	1	1	500	4	2	001,0
K2107.01002422	nero	31	14	47	33	1	2	500	4	2	00,10
K2107.01251112	nero	31	14	47	33	1,25	1	500	1	1	001,2/5
K2107.01251122	nero	31	14	47	33	1,25	1	500	1	2	001,2/5
K2107.01251212	nero	31	14	47	33	1,25	1	500	2	1	001,2/5
K2107.01251222	nero	31	14	47	33	1,25	1	500	2	2	001,2/5
K2107.01251312	nero	31	14	47	33	1,25	1	500	3	1	001,2/5
K2107.01251322	nero	31	14	47	33	1,25	1	500	3	2	001,2/5
K2107.01251412	nero	31	14	47	33	1,25	1	500	4	1	001,2/5
K2107.01251422	nero	31	14	47	33	1,25	1	500	4	2	001,2/5
K2107.01501112	nero	31	14	47	33	1,5	1	500	1	1	001,5
K2107.01501122	nero	31	14	47	33	1,5	1	500	1	2	001,5
K2107.01501212	nero	31	14	47	33	1,5	1	500	2	1	001,5
K2107.01501222	nero	31	14	47	33	1,5	1	500	2	2	001,5
K2107.01501312	nero	31	14	47	33	1,5	1	500	3	1	001,5
K2107.01501322	nero	31	14	47	33	1,5	1	500	3	2	001,5
K2107.01501412	nero	31	14	47	33	1,5	1	500	4	1	001,5
K2107.01501422	nero	31	14	47	33	1,5	1	500	4	2	001,5
K2107.02001112	nero	31	14	47	33	2	1	500	1	1	002,0
K2107.02001122	nero	31	14	47	33	2	1	500	1	2	002,0
K2107.02001212	nero	31	14	47	33	2	1	500	2	1	002,0
K2107.02001222	nero	31	14	47	33	2	1	500	2	2	002,0
K2107.02001312	nero	31	14	47	33	2	1	500	3	1	002,0
K2107.02001322	nero	31	14	47	33	2	1	500	3	2	002,0
K2107.02001412	nero	31	14	47	33	2	1	500	4	1	002,0
K2107.02001422	nero	31	14	47	33	2	1	500	4	2	002,0
K2107.02501112	nero	31	14	47	33	2,5	1	500	1	1	002,5
K2107.02501122	nero	31	14	47	33	2,5	1	500	1	2	002,5
K2107.02501212	nero	31	14	47	33	2,5	1	500	2	1	002,5
K2107.02501222	nero	31	14	47	33	2,5	1	500	2	2	002,5
K2107.02501312	nero	31	14	47	33	2,5	1	500	3	1	002,5
K2107.02501322	nero	31	14	47	33	2,5	1	500	3	2	002,5
K2107.02501412	nero	31	14	47	33	2,5	1	500	4	1	002,5
K2107.02501422	nero	31	14	47	33	2,5	1	500	4	2	002,5
K2107.03001112	nero	31	14	47	33	3	1	500	1	1	003,0
K2107.03001122	nero	31	14	47	33	3	1	500	1	2	003,0
K2107.03001212	nero	31	14	47	33	3	1	500	2	1	003,0
K2107.03001222	nero	31	14	47	33	3	1	500	2	2	003,0
K2107.03001312	nero	31	14	47	33	3	1	500	3	1	003,0
K2107.03001322	nero	31	14	47	33	3	1	500	3	2	003,0
K2107.03001412	nero	31	14	47	33	3	1	500	4	1	003,0
K2107.03001422	nero	31	14	47	33	3	1	500	4	2	003,0
K2107.04001112	nero	31	14	47	33	4	1	375	1	1	004,0
K2107.04001122	nero	31	14	47	33	4	1	375	1	2	004,0
K2107.04001212	nero	31	14	47	33	4	1	375	2	1	004,0
K2107.04001222	nero	31	14	47	33	4	1	375	2	2	004,0
K2107.04001312	nero	31	14	47	33	4	1	375	3	1	004,0
K2107.04001322	nero	31	14	47	33	4	1	375	3	2	004,0
K2107.04001412	nero	31	14	47	33	4	1	375	4	1	004,0
K2107.04001422	nero	31	14	47	33	4	1	375	4	2	004,0
K2107.05001112	nero	31	14	47	33	5	1	300	1	1	005,0
K2107.05001122	nero	31	14	47	33	5	1	300	1	2	005,0
K2107.05001212	nero	31	14	47	33	5	1	300	2	1	005,0
K2107.05001222	nero	31	14	47	33	5	1	300	2	2	005,0
K2107.05001312	nero	31	14	47	33	5	1	300	3	1	005,0
K2107.05001322	nero	31	14	47	33	5	1	300	3	2	005,0
K2107.05001412	nero	31	14	47	33	5	1	300	4	1	005,0
K2107.05001422	nero	31	14	47	33	5	1	300	4	2	005,0
K2107.06001112	nero	31	14	47	33	6	1	250	1	1	006,0
K2107.06001122	nero	31	14	47	33	6	1	250	1	2	006,0
K2107.06001212	nero	31	14	47	33	6	1	250	2	1	006,0
K2107.06001222	nero	31	14	47	33	6	1	250	2	2	006,0
K2107.06001312	nero	31	14	47	33	6	1	250	3	1	006,0
K2107.06001322	nero	31	14	47	33	6	1	250	3	2	006,0
K2107.06001412	nero	31	14	47	33	6	1	250	4	1	006,0
K2107.06001422	nero	31	14	47	33	6	1	250	4	2	006,0
K2107.08001112	nero	31	14	47	33	8	1	180	1	1	008,0
K2107.08001122	nero	31	14	47	33	8	1	180	1	2	008,0
K2107.08001212	nero	31	14	47	33	8	1	180	2	1	008,0
K2107.08001222	nero	31	14	47	33	8	1	180	2	2	008,0
K2107.08001312	nero	31	14	47	33	8	1	180	3	1	008,0
K2107.08001322	nero	31	14	47	33	8	1	180	3	2	008,0
K2107.08001412	nero	31	14	47	33	8	1	180	4	1	008,0
K2107.08001422	nero	31	14	47	33	8	1	180	4	2	008,0
K2107.10001112	nero	31	14	47	33	10	1	150	1	1	010,0
K2107.10001122	nero	31	14	47	33	10	1	150	1	2	010,0
K2107.10001212	nero	31	14	47	33	10	1	150	2	1	010,0
K2107.10001222	nero	31	14	47	33	10	1	150	2	2	010,0
K2107.10001312	nero	31	14	47	33	10	1	150	3	1	010,0
K2107.10001322	nero	31	14	47	33	10	1	150	3	2	010,0
K2107.10001412	nero	31	14	47	33	10	1	150	4	1	010,0
K2107.10001422	nero	31	14	47	33	10	1	150	4	2	010,0
