Sensori di stato in acciaio inox con supporto per ginocchiera di serraggio rapida.
Descrizione articolo/immagini prodotto
DescrizioneDescrizione del prodotto:I sensori di stato con supporto servono per la richiesta dello stato di attivazione di ginocchiere di serraggio rapido. Il sensore riconosce se la ginocchiera di serraggio rapido è aperta o chiusa e consente l'elaborazione elettronica di tale informazione di stato. Il sensore è fissato attraverso il supporto sulla ginocchiera di serraggio rapido..Materiale:Acciaio inox.Versione:Superficie non trattata.Nota:I sensori di stato e i supporti vengono forniti non assemblati.Dati tecnici:Sensore induttivo: Commutazione in uscita: PNP normalmente aperto (NO) Tensione d'esercizio: 10 - 30 V CC Corrente d'esercizio: 100 mA Distanza di commutazione: 0,8 mm Frequenza di commutazione: 5000 Hz Protezione da cortocircuito: sì Protezione da inversione di polarità: sì Grado di protezione: IP 67 Tipo di collegamento: cavo PUR da 0,3 m con connettore Intervallo di temperatura: -25° C - +70°C Certificazione: CE, c-UL-us, UKCA; WEEERange di temperatura: Intervallo di temperature: da -25° C a +70°CMontaggio:Il sensore di stato è fissato al supporto mediante dati e impostato sulla lunghezza L1. Il supporto viene fissato con le viti della ginocchiera di serraggio rapido attraverso i fori passanti tra piede e superficie di montaggio. La regolazione del punto di commutazione avviene in fase di montaggio della ginocchiera di serraggio rapido. La procedura dettagliata è descritta nelle istruzioni di montaggio.Accessori:Morsa rapida orizzontale con piedino orizzontale K0660. Morsa rapida verticale con piedino orizzontale K0662. Connettore femmina M8x1 con chiusura a vite, non schermato K1874. Blocchetto fermacavo K1278. Sicurezza:I sensori di stato non sono idonei per la protezione di persone.Nota disegno:

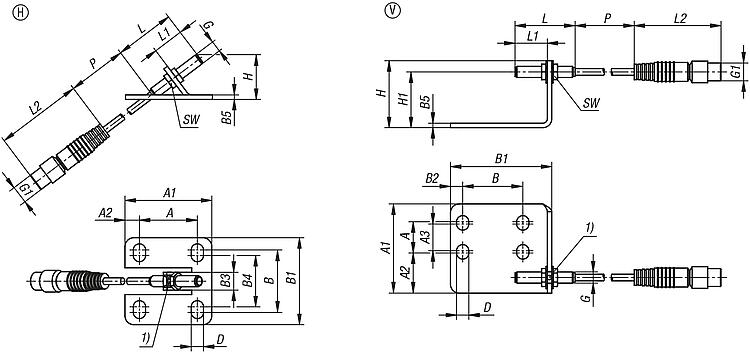

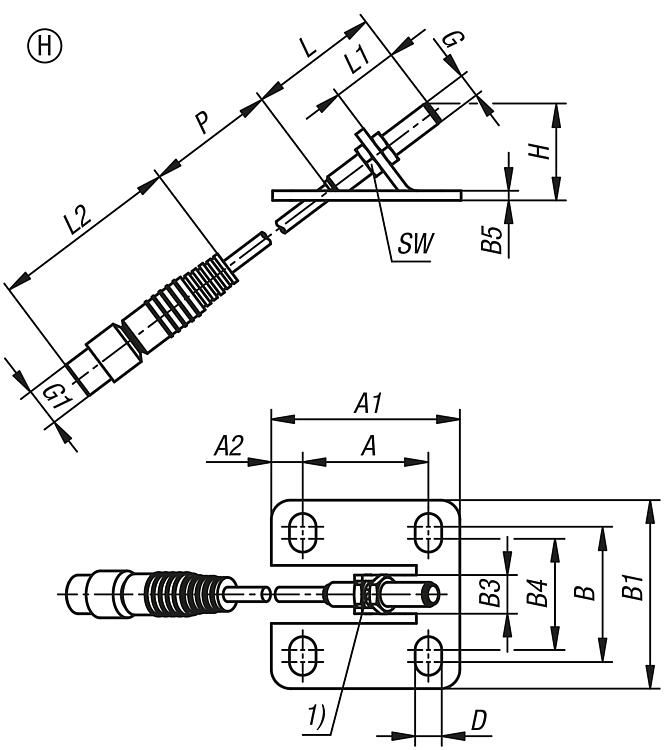

1) Indicatore LED
BN = marrone BK = nero BU = blu
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
