Kuželové rukojeti DIN 99

zpět

Produkty
- Ovládací prvky | normované díly
  - Svěrací, upínací a excentrické páky
    - Přepínací páky
      - Kuželové rukojeti DIN 99

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Ocel nebo nerezová ocel A2.Provedení: Ocel, leštěná.
Nerezová ocel 1.4301 otryskána.Upozornění:Pevného spojení úchytu a protikusu lze často výhodněji docílit lepením než kolíkováním.Odkaz na výkres:

Provedení L: s otvorem
Provedení N: s vnitřním závitem

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0174 Kuželové rukojeti DIN 99

204 kB

Výkresy (celkový přehled)

Kuželové rukojeti DIN 99, provedení L, s otvorem

více informací

Výkresy

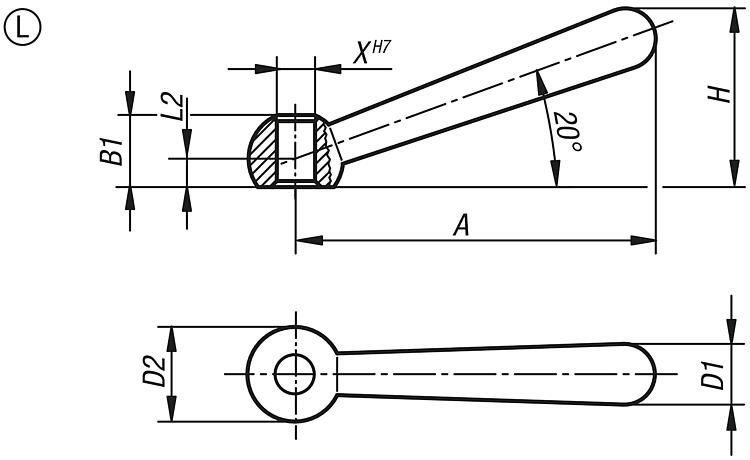

Kuželové rukojeti DIN 99, provedení L, s otvorem

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	X	A=Délka držadla	B1	D1	D2 Kulička	H	L2
K0174.106	L	ocel	6	48	9,5	8	12	24	4
K0174.108	L	ocel	8	60	12	10	16	30,5	5
K0174.110	L	ocel	10	76	14,5	13	20	38	6
K0174.112	L	ocel	12	95	18,5	16	25	47	7,5
K0174.116	L	ocel	16	119	24	20	32	59,5	10
K0174.120	L	ocel	20	152	30	25	40	75,5	12,5
K0174.0106	L	nerezová ocel A2	6	48	9,5	8	12	24	4
K0174.0108	L	nerezová ocel A2	8	60	12	10	16	30,5	5
K0174.0110	L	nerezová ocel A2	10	76	14,5	13	20	38	6
K0174.0112	L	nerezová ocel A2	12	95	18,5	16	25	47	7,5
K0174.0116	L	nerezová ocel A2	16	119	24	20	32	59,5	10
K0174.0120	L	nerezová ocel A2	20	152	30	25	40	75,5	12,5

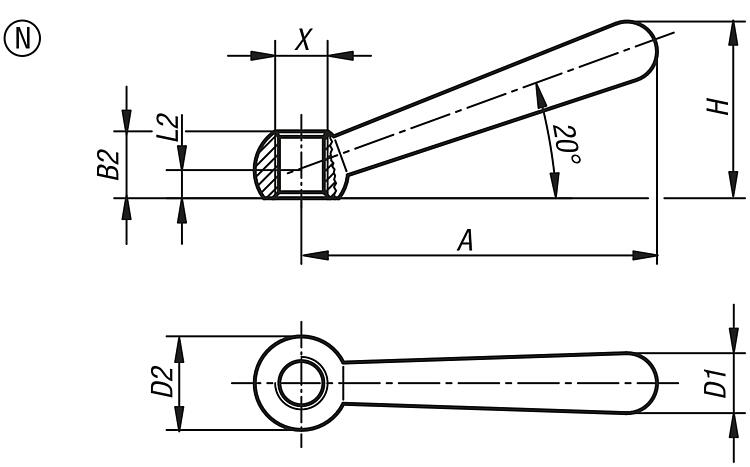

Kuželové úchyty DIN 99, provedení N, s vnitřním závitem

více informací

Výkresy

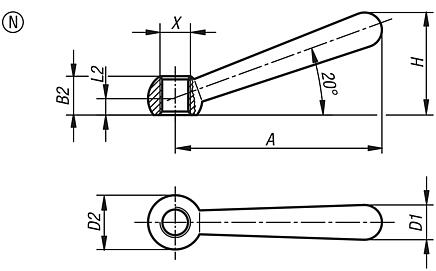

Kuželové úchyty DIN 99, provedení N, s vnitřním závitem

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	X	A=Délka držadla	B2	D1	D2 Kulička	H	L2
K0174.206	N	ocel	M6	48	9,5	8	12	24	4
K0174.208	N	ocel	M8	60	12	10	16	30,5	5
K0174.210	N	ocel	M10	76	14,5	13	20	38	6
K0174.212	N	ocel	M12	95	18,5	16	25	47	7,5
K0174.216	N	ocel	M16	119	24	20	32	59,5	10
K0174.220	N	ocel	M20	152	30	25	40	75,5	12,5
K0174.0206	N	nerezová ocel A2	M6	48	9,5	8	12	24	4
K0174.0208	N	nerezová ocel A2	M8	60	12	10	16	30,5	5
K0174.0210	N	nerezová ocel A2	M10	76	14,5	13	20	38	6
K0174.0212	N	nerezová ocel A2	M12	95	18,5	16	25	47	7,5
K0174.0216	N	nerezová ocel A2	M16	119	24	20	32	59,5	10
K0174.0220	N	nerezová ocel A2	M20	152	30	25	40	75,5	12,5
