PopisMateriál:Pouzdro ocel.
Magnetické jádro SmCo.Provedení: Pouzdro pozinkované.Upozornění:Ploché upínací magnety, stíněný systém. Ploché upínače s jádrem z SmCo mají tří- až pětkrát vyšší přídržnou sílu než upínače z AlNiCo nebo z tvrdého feritu.Teplotní rozsah:max. 200 °C.Odkaz na výkres:

1) přítlačná plocha

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0550 Magnety (ploché) z SmCo

143 kB

Technické údaje přidržovacích a surových magnetů

64 kB

Výkresy (celkový přehled)

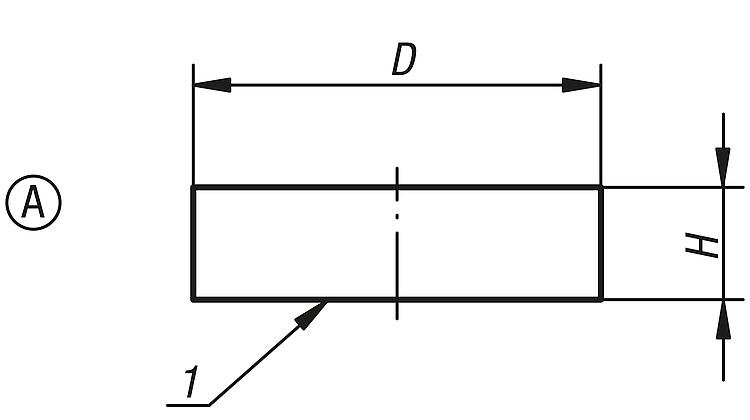

Magnety (ploché upínače) z SmCo, provedení A

více informací

Výkresy

Magnety (ploché upínače) z SmCo, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	D	H	Přídržná síla N
K0550.01	A	6 ±0,15	4,5	5
K0550.02	A	8 ±0,15	4,5	11
K0550.03	A	10 ±0,15	4,5	20
K0550.04	A	13 ±0,15	4,5	40
K0550.05	A	16 ±0,15	4,5	60
K0550.06	A	20 ±0,15	6	90
K0550.07	A	25 ±0,15	7	150
K0550.08	A	32 ±0,20	7	220

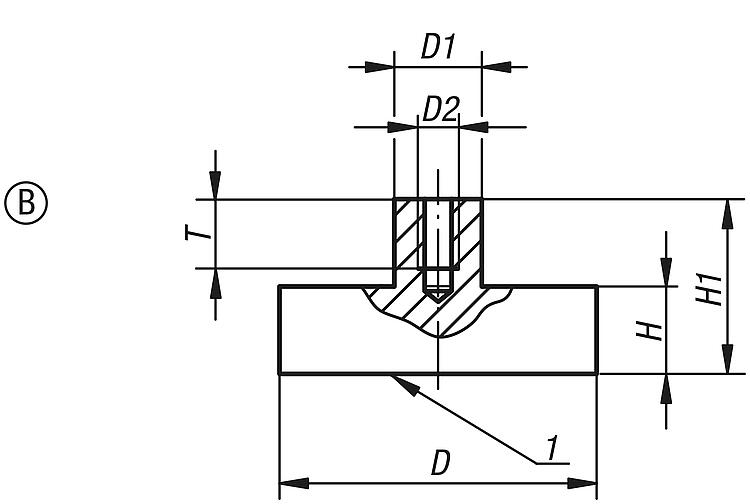

Magnety (ploché upínače) z SmCo, provedení B

více informací

Výkresy

Magnety (ploché upínače) z SmCo, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	H	H1	T	Přídržná síla N
K0550.11	B	6 ±0,15	6	M3	4,5	11,5	6	5
K0550.12	B	8 ±0,15	6	M3	4,5	11,5	6	11
K0550.13	B	10 ±0,15	6	M3	4,5	11,5	6	20
K0550.14	B	13 ±0,15	6	M3	4,5	11,5	6	40
K0550.15	B	16 ±0,15	6	M4	4,5	11,5	6	60
K0550.16	B	20 ±0,15	8	M4	6	13	9	90
K0550.17	B	25 ±0,15	8	M4	7	14	9	150
K0550.18	B	32 ±0,20	10	M5	7	15,5	10	220
