Piedini di regolazione in acciaio inox

Indietro

Prodotti
- Parti operative | Elementi standard
  - Piedini di regolazione
    - Piedini di regolazione in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Piedino di appoggio in poliammide.
Mandrino filettato in acciaio inox.
Piastra antiscivolo (NBR) 70 Shore.Versione:Piedino di appoggio blu RAL 5005.
Mandrino filettato grezzo.
Piastra antiscivolo colore nero.Nota:Piedini regolabili in acciaio inox con poliammide, opzionalmente con piastra antiscivolo. La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino regolabile.

I valori di carico indicati nella tabella si basano su una serie di test in cui è stato applicato un carico statico perpendicolare alla base, al centro del mandrino. Le forze che agiscono radialmente, come quelle causate da vibrazioni o altri effetti simili, influenzano la capacità di carico e non sono state considerate nei valori indicati.Su richiesta:

Mandrino filettato in acciaio inox 1.4401.
Piedino di appoggio in nero.
Con inclinazione di 30°.

Accessori:Dadi esagonali K0700.
Nota disegno:

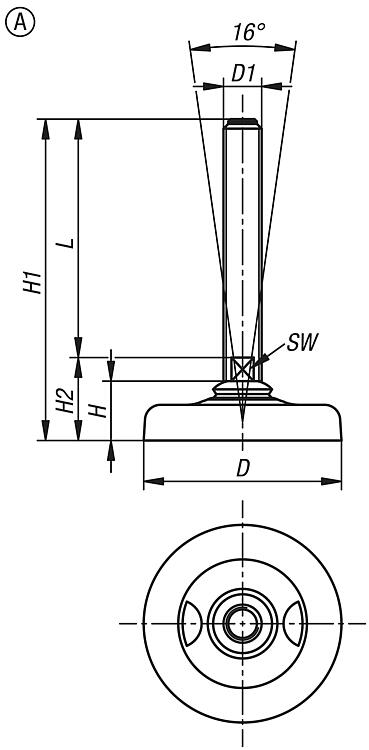

Forma A senza foro di avvitamento senza piastra antiscivolo

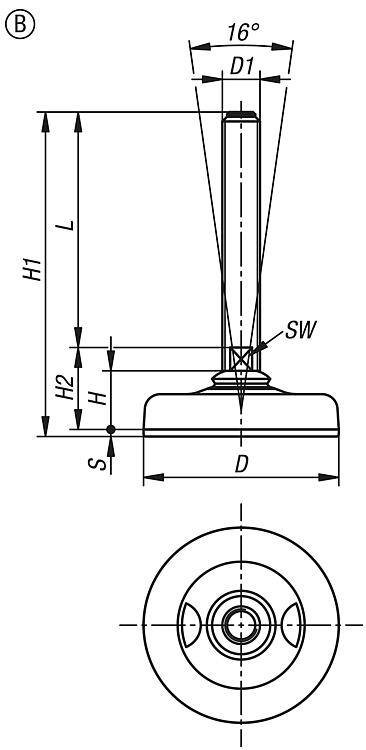

Forma B con piastra antiscivolo

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2323 Piedini di regolazione in acciaio inox

210 kB

Disegni (sintesi completa)

Piedini regolabili in acciaio inox, forma A

Maggiori informazioni

Disegni

Piedini regolabili in acciaio inox, forma A

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	H1	H2	L	SW	Carico ammissibile max. kN (solo con carico statico)
K2323.12106512X100	A	65	M12	29	139	39	100	10	13
K2323.12106512X150	A	65	M12	29	189	39	150	10	13
K2323.12106512X50	A	65	M12	29	89	39	50	10	13
K2323.12106516X100	A	65	M16	29	139	39	100	13	18
K2323.12106516X150	A	65	M16	29	189	39	150	13	18
K2323.12106516X200	A	65	M16	29	239	39	200	13	18
K2323.12108316X100	A	83	M16	25	135	35	100	13	20
K2323.12108316X150	A	83	M16	25	185	35	150	13	20
K2323.12108316X200	A	83	M16	25	235	35	200	13	20
K2323.12108320X100	A	83	M20	25	137	37	100	17	20
K2323.12108320X150	A	83	M20	25	187	37	150	17	20
K2323.12108320X200	A	83	M20	25	237	37	200	17	20
K2323.12110316X100	A	103	M16	27	137	37	100	13	30
K2323.12110316X150	A	103	M16	27	187	37	150	13	30
K2323.12110316X200	A	103	M16	27	237	37	200	13	30
K2323.12110320X100	A	103	M20	27	139	39	100	17	30
K2323.12110320X150	A	103	M20	27	189	39	150	17	30
K2323.12110320X200	A	103	M20	27	239	39	200	17	30
K2323.12110324X100	A	103	M24	27	139	39	100	20	30
K2323.12110324X150	A	103	M24	27	189	39	150	20	30
K2323.12110324X200	A	103	M24	27	239	39	200	20	30

Piedini regolabili in acciaio inox, forma B

Maggiori informazioni

Disegni

Piedini regolabili in acciaio inox, forma B

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	H1	H2	L	SW	S	Carico ammissibile max. kN (solo con carico statico)
K2323.22106512X100	B	65	M12	29	142	39	100	10	3	13
K2323.22106512X150	B	65	M12	29	192	39	150	10	3	13
K2323.22106512X50	B	65	M12	29	92	39	50	10	3	13
K2323.22106516X100	B	65	M16	29	142	39	100	13	3	18
K2323.22106516X150	B	65	M16	29	192	39	150	13	3	18
K2323.22106516X200	B	65	M16	29	242	39	200	13	3	18
K2323.22108316X100	B	83	M16	25	138	35	100	13	3	20
K2323.22108316X150	B	83	M16	25	188	35	150	13	3	20
K2323.22108316X200	B	83	M16	25	238	35	200	13	3	20
K2323.22108320X100	B	83	M20	25	140	37	100	17	3	20
K2323.22108320X150	B	83	M20	25	190	37	150	17	3	20
K2323.22108320X200	B	83	M20	25	240	37	200	17	3	20
K2323.22110316X100	B	103	M16	27	140	37	100	13	3	30
K2323.22110316X150	B	103	M16	27	190	37	150	13	3	30
K2323.22110316X200	B	103	M16	27	240	37	200	13	3	30
K2323.22110320X100	B	103	M20	27	142	39	100	17	3	30
K2323.22110320X150	B	103	M20	27	192	39	150	17	3	30
K2323.22110320X200	B	103	M20	27	242	39	200	17	3	30
K2323.22110324X100	B	103	M24	27	142	39	100	20	3	30
K2323.22110324X150	B	103	M24	27	192	39	150	20	3	30
K2323.22110324X200	B	103	M24	27	242	39	200	20	3	30
