Tuercas para ranuras en T DIN 508 ampliada

Volver

Productos
- Elementos de mando | Elementos estándar
  - Elementos de máquinas, elementos de dispositivos
    - Accesorios de perfiles de aluminio
      - Tuercas para ranuras en T DIN 508 ampliada

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero para temple y revenido de buena calidad 10, EN AW-7075 o acero inoxidable 1.4571.

Versión:Acero tratado en caliente (negro).
Aluminio y acero inoxidable con acabado natural.Indicación:Las tuercas para ranuras en T de aluminio están provistas de insertos roscados de acero.

Estabilidad de la versión de acero inoxidable:
Rm = 700 N/mm², Rp0,2 = 450 N/mm².Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0377 Tuercas para ranuras en T DIN 508 ampliada

202 kB

Clases de resistencia

41,3 kB

Sinopsis de las normas de los elementos de unión

679 kB

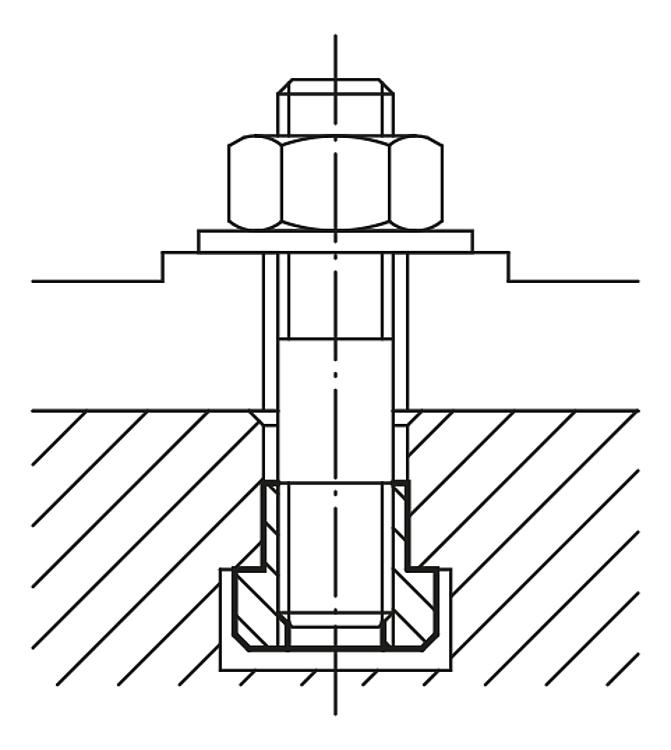

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	Ancho de ranura	B	B1	D	H	H1	L	Precio
K0377.05	acero para temple y revenido	tratado en caliente (negro)	6	10	5,6	M5	8	4	10	0.00 €
K0377.06	acero para temple y revenido	tratado en caliente (negro)	8	13	7,6	M6	10	6	13	0.00 €
K0377.061	acero para temple y revenido	tratado en caliente (negro)	10	15	9,6	M6	12	6	15	0.00 €
K0377.08	acero para temple y revenido	tratado en caliente (negro)	10	15	9,6	M8	12	6	15	0.00 €
K0377.081	acero para temple y revenido	tratado en caliente (negro)	12	18	11,6	M8	14	7	18	0.00 €
K0377.082	acero para temple y revenido	tratado en caliente (negro)	14	22	13,6	M8	16	8	22	0.00 €
K0377.10	acero para temple y revenido	tratado en caliente (negro)	12	18	11,6	M10	14	7	18	0.00 €
K0377.101	acero para temple y revenido	tratado en caliente (negro)	14	22	13,6	M10	16	8	22	0.00 €
K0377.12	acero para temple y revenido	tratado en caliente (negro)	14	22	13,6	M12	16	8	22	0.00 €
K0377.121	acero para temple y revenido	tratado en caliente (negro)	16	25	15,6	M12	18	9	25	0.00 €
K0377.122	acero para temple y revenido	tratado en caliente (negro)	18	28	17,6	M12	20	10	28	0.00 €
K0377.123	acero para temple y revenido	tratado en caliente (negro)	20	32	19,6	M12	24	12	32	0.00 €
K0377.124	acero para temple y revenido	tratado en caliente (negro)	22	35	21,6	M12	28	14	35	0.00 €
K0377.14	acero para temple y revenido	tratado en caliente (negro)	16	25	15,6	M14	18	9	25	0.00 €
K0377.141	acero para temple y revenido	tratado en caliente (negro)	18	28	17,6	M14	20	10	28	0.00 €
K0377.16	acero para temple y revenido	tratado en caliente (negro)	18	28	17,6	M16	20	10	28	0.00 €
K0377.161	acero para temple y revenido	tratado en caliente (negro)	20	32	19,6	M16	24	12	32	0.00 €
K0377.163	acero para temple y revenido	tratado en caliente (negro)	24	40	23,6	M16	32	16	40	0.00 €
K0377.164	acero para temple y revenido	tratado en caliente (negro)	28	44	27,6	M16	36	18	44	0.00 €
K0377.18	acero para temple y revenido	tratado en caliente (negro)	20	32	19,6	M18	24	12	32	0.00 €
K0377.181	acero para temple y revenido	tratado en caliente (negro)	22	35	21,6	M18	28	14	35	0.00 €
K0377.20	acero para temple y revenido	tratado en caliente (negro)	22	35	21,6	M20	28	14	35	0.00 €
K0377.201	acero para temple y revenido	tratado en caliente (negro)	24	40	23,6	M20	32	16	40	0.00 €
K0377.202	acero para temple y revenido	tratado en caliente (negro)	28	44	27,6	M20	36	18	44	0.00 €
K0377.22	acero para temple y revenido	tratado en caliente (negro)	24	40	23,6	M22	32	16	40	0.00 €
K0377.24	acero para temple y revenido	tratado en caliente (negro)	28	44	27,6	M24	36	18	44	0.00 €
K0377.241	acero para temple y revenido	tratado en caliente (negro)	36	54	35,5	M24	44	22	54	0.00 €
K0377.27	acero para temple y revenido	tratado en caliente (negro)	32	50	31,5	M27	40	20	50	0.00 €
K0377.30	acero para temple y revenido	tratado en caliente (negro)	36	54	35,5	M30	44	22	54	0.00 €
K0377.36	acero para temple y revenido	tratado en caliente (negro)	42	65	41,5	M36	52	26	65	0.00 €
K0377.204	aluminio	acabado natural	6	10	5,6	M4	8	4	10	0.00 €
K0377.206	aluminio	acabado natural	8	13	7,6	M6	10	6	13	0.00 €
K0377.2061	aluminio	acabado natural	10	15	9,6	M6	12	6	15	A petición
K0377.208	aluminio	acabado natural	12	18	11,6	M8	14	7	18	A petición
K0377.210	aluminio	acabado natural	14	22	13,6	M10	16	8	22	0.00 €
K0377.216	aluminio	acabado natural	22	35	21,6	M16	28	14	35	0.00 €
K0377.806	acero inoxidable A4	acabado natural	8	13	7,6	M6	10	6	13	0.00 €
K0377.808	acero inoxidable A4	acabado natural	10	15	9,6	M8	12	6	15	0.00 €
K0377.810	acero inoxidable A4	acabado natural	12	18	11,6	M10	14	7	18	0.00 €
K0377.812	acero inoxidable A4	acabado natural	14	22	13,6	M12	16	8	22	0.00 €
K0377.814	acero inoxidable A4	acabado natural	16	25	15,6	M14	18	9	25	0.00 €
K0377.816	acero inoxidable A4	acabado natural	18	28	17,6	M16	20	10	28	0.00 €
