K0382Viti di pressione a sfera senza testa con filettatura a passo... |
Indietro |
|
|
DescrizioneMateriale:Vite in acciaio da bonifica classe di resistenza almeno 10.9.
Sfera in acciaio per cuscinetti volventi.Versione:Vite colore nero.
Sfera temprata, non trattata.Nota:La forma A con sfera piena trova impiego laddove è richiesta una superficie pulita e lucidata. Con la sfera spianata forma B, è possibile serrare, fissare o sostenere superfici non pianoparallele senza deformazione, in quanto la sfera a supporto mobile ha una capacità di adattamento fino a 9°.

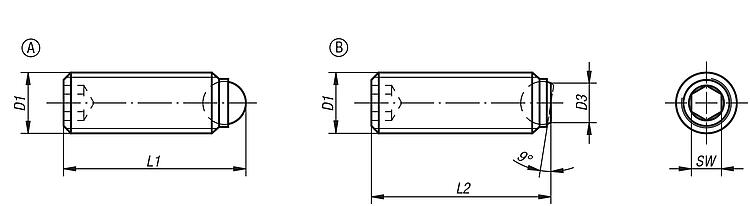

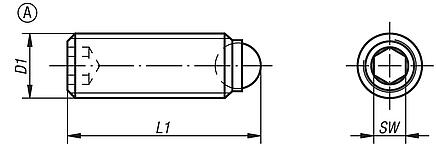

La filettatura a passo fine consente una regolazione precisa delle viti di pressione a sfera.Nota disegno:Forma A: con sfera piena
Forma B: con sfera spianata DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | L1 | Ø
sfera | SW | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0382.10406 | A | M4x0,5 | 6 | 2,5 | 2 | 3,5 |  | | 2,20 € | | | K0382.10410 | A | M4x0,5 | 10 | 2,5 | 2 | 3,5 | | | 2,21 € | | | K0382.10508 | A | M5x0,5 | 8 | 3 | 2,5 | 4,5 | | | 2,11 € | | | K0382.10512 | A | M5x0,5 | 12 | 3 | 2,5 | 4,5 | | | 2,11 € | | | K0382.10610 | A | M6x0,5 | 10,8 | 4 | 3 | 9 | | | 2,11 € | | | K0382.10612 | A | M6x0,5 | 12,8 | 4 | 3 | 9 | | | 2,11 € | | | K0382.10616 | A | M6x0,5 | 16,8 | 4 | 3 | 9 | | | 2,14 € | | | K0382.10620 | A | M6x0,5 | 20,8 | 4 | 3 | 9 | | | 2,14 € | | | K0382.10625 | A | M6x0,5 | 25,8 | 4 | 3 | 9 | | | 2,14 € | | | K0382.10810 | A | M8x1 | 11,2 | 5,5 | 4 | 10 | | | 1,97 € | | | K0382.10820 | A | M8x1 | 21,2 | 5,5 | 4 | 15 | | | 1,97 € | | | K0382.11012 | A | M10x1 | 13,7 | 7 | 5 | 20 | | | 2,30 € | | | K0382.11025 | A | M10x1 | 26,7 | 7 | 5 | 20 | | | 2,42 € | | | K0382.11216 | A | M12x1,5 | 18 | 8,5 | 6 | 30 | | | 2,62 € | | | K0382.11230 | A | M12x1,5 | 32 | 8,5 | 6 | 30 | | | 2,81 € | | | K0382.11620 | A | M16x1,5 | 23,3 | 12 | 8 | 60 | | | 4,20 € | | | K0382.11635 | A | M16x1,5 | 38,3 | 12 | 8 | 60 | | | 4,47 € | | | K0382.12030 | A | M20x1,5 | 34,2 | 15 | 10 | 90 | | | 9,64 € | | | K0382.12040 | A | M20x1,5 | 44,2 | 15 | 10 | 90 | | | 9,87 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | D3 | L2 | Ø
sfera | SW | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0382.20406 | B | M4x0,5 | 1,3 | 5,6 | 2,5 | 2 | 3,5 | | | 3,95 € | | | K0382.20410 | B | M4x0,5 | 1,3 | 9,6 | 2,5 | 2 | 3,5 | | | 4,01 € | | | K0382.20508 | B | M5x0,5 | 2,2 | 7,5 | 3 | 2,5 | 4,5 | | | 4,01 € | | | K0382.20512 | B | M5x0,5 | 2,2 | 11,5 | 3 | 2,5 | 4,5 | | | 4,06 € | | | K0382.20610 | B | M6x0,5 | 3,2 | 10 | 4 | 3 | 9 | | | 3,64 € | | | K0382.20612 | B | M6x0,5 | 3,2 | 12 | 4 | 3 | 9 | | | 3,64 € | | | K0382.20616 | B | M6x0,5 | 3,2 | 16 | 4 | 3 | 9 | | | 3,64 € | | | K0382.20620 | B | M6x0,5 | 3,2 | 20 | 4 | 3 | 9 | | | 3,71 € | | | K0382.20625 | B | M6x0,5 | 3,2 | 25 | 4 | 3 | 9 | | | 3,71 € | | | K0382.20810 | B | M8x1 | 4,1 | 10,3 | 5,5 | 4 | 10 | | | 3,73 € | | | K0382.20820 | B | M8x1 | 4,1 | 20,3 | 5,5 | 4 | 15 | | | 3,73 € | | | K0382.21012 | B | M10x1 | 5,6 | 12,3 | 7 | 5 | 20 | | | 4,17 € | | | K0382.21025 | B | M10x1 | 5,6 | 25,3 | 7 | 5 | 20 | | | 4,20 € | | | K0382.21216 | B | M12x1,5 | 7 | 16,2 | 8,5 | 6 | 30 | | | 5,57 € | | | K0382.21230 | B | M12x1,5 | 7 | 30,2 | 8,5 | 6 | 30 | | | 6,30 € | | | K0382.21620 | B | M16x1,5 | 10,7 | 20 | 12 | 8 | 60 | | | 8,88 € | | | K0382.21635 | B | M16x1,5 | 10,7 | 35 | 12 | 8 | 60 | | | 9,72 € | | | K0382.22030 | B | M20x1,5 | 13,5 | 30 | 15 | 10 | 90 | | | 16,02 € | | | K0382.22040 | B | M20x1,5 | 13,5 | 40 | 15 | 10 | 90 | | | 16,16 € | |
|
