K1347Cerniere da avvitare in acciaio o acciaio inox |
Indietro |
|
|
DescrizioneMateriale:Acciaio.
Acciaio inox 1.4301. Versione:Acciaio zincato, cromato o ottonato opaco.
Acciaio inox opaco lucidato.Nota:Cerniera da avvitare per porta interna. L'angolo di apertura è di max. 270°.

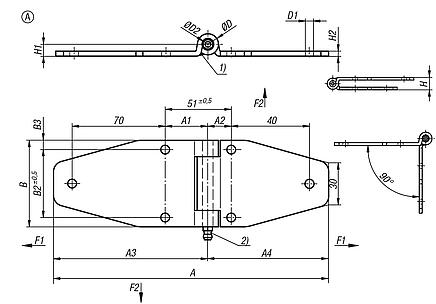

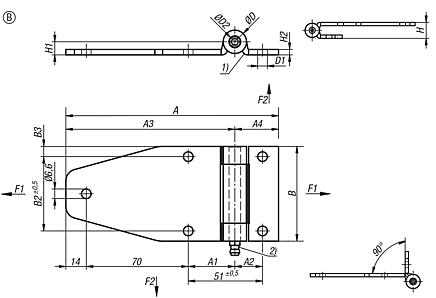

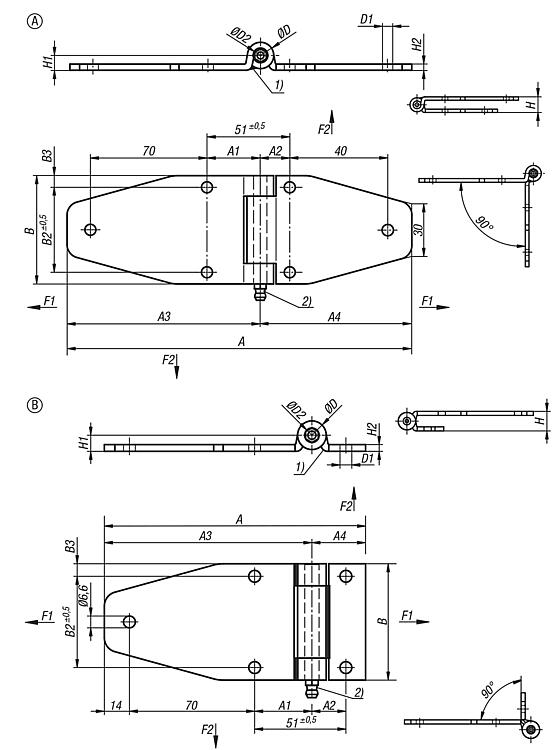

I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche. I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione. I diversi materiali a cui vengono fissate le cerniere e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.Nota disegno:1) Entrambi i rulli del montante lungo saldati
2) Nottolino di lubrificazione

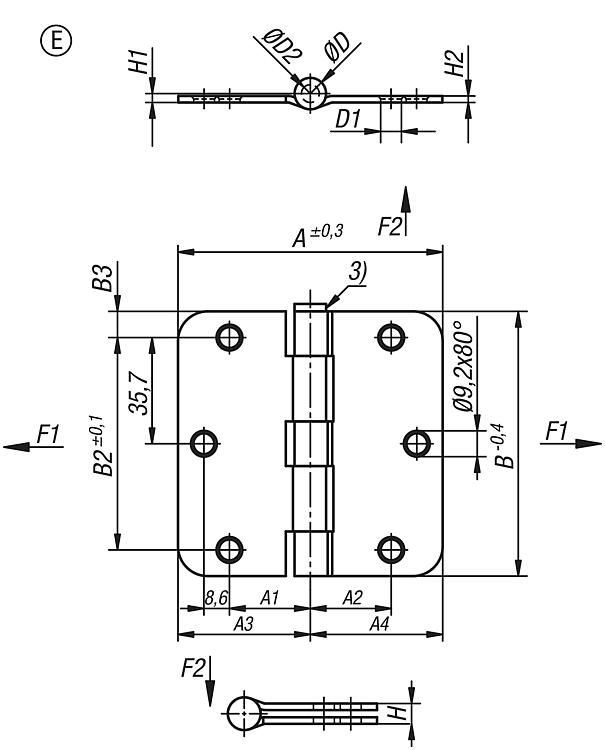

3) Spina fissa DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

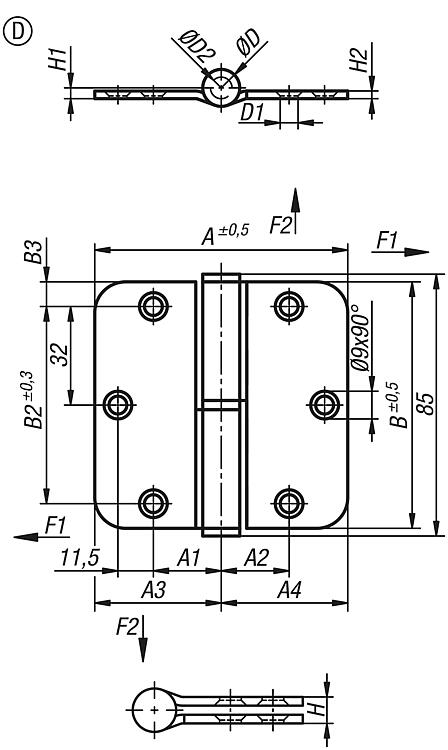

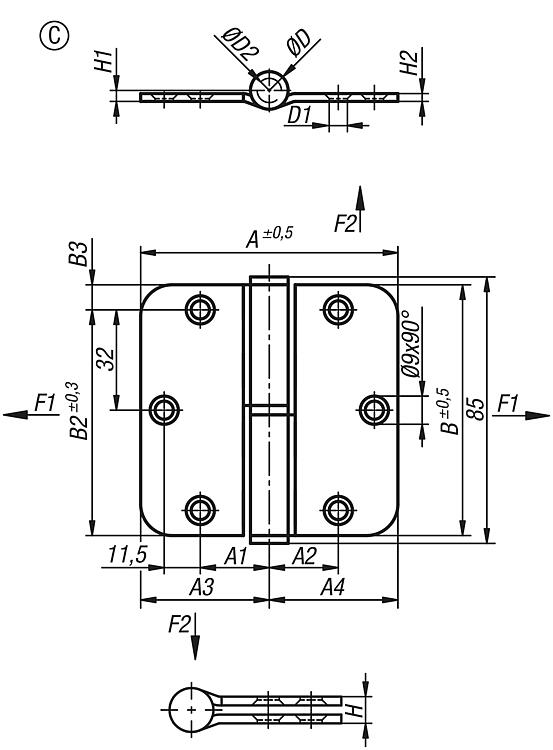

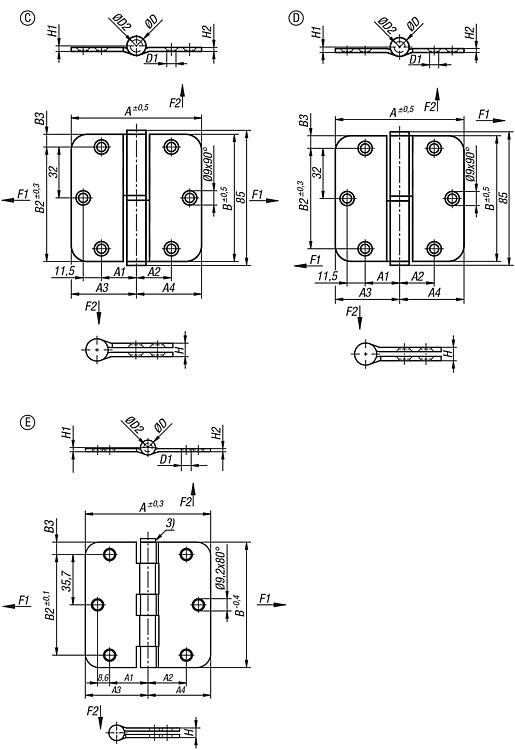

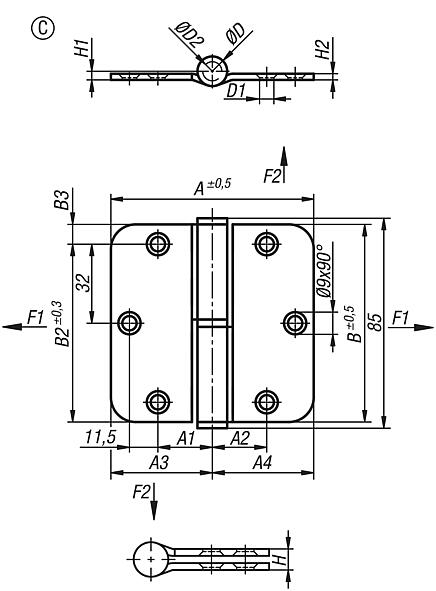

Disegni (sintesi completa) |
|
|
|
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
corpo base | Superficie
corpo base | A | A1 | A2 | A3 | A4 | B
| B2 | B3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1347.074404427272 | E | rettangolare | acciaio | cromato | 89 | 27,2 | 27,2 | 44,5 | 44,5 | 89 | 71,4 | 8,8 |  | | 3,46 € | | | K1347.074404427273 | E | rettangolare | acciaio | - | 89 | 27,2 | 27,2 | 44,5 | 44,5 | 89 | 71,4 | 8,8 | | | 5,60 € | |
| N. ordine | D
| D1 | D2 | H | H1 | H2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1347.074404427272 | 10,6 | 7 | 6 | 6 | 3 | 2,2 | | | 3,46 € | | | K1347.074404427273 | 10,6 | 7 | 6 | 6 | 3 | 2,2 | | | 5,60 € | |
|
