K1181Cerniere a molla Cerniere con molla di trazione, profilo di... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alluminio 6060 T5.
Tappi di copertura PA 6.6.
Rondelle POM.Versione:Anodizzato nero.

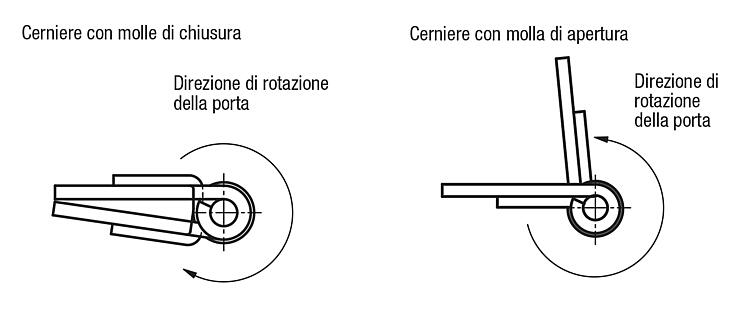

Anodizzato incolore.Nota:Le cerniere sono dotate di una molla di trazione in acciaio. Questo consente l'apertura e la chiusura automatica di porte e sportelli.
Angolo di apertura 180°.
Coppia della molla in apertura:
M(0°) : 1,3 Nm / M(90°) : 1,1 Nm / M(180°) : 0,9 Nm
Coppia della molla in chiusura:
M(0°) : 0,5 Nm / M(90°) : 0,7 Nm / M(180°) : 1 Nm
Le cerniere sono predisposte per oltre 10.000 cicli.
Fissaggio con viti a testa acilindrica a norma DIM 912/ DIN EN ISO 4762.
I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.
I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.
I diversi materiali a cui le cerniere sono attaccate e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.Range di temperatura: da -20 °C a +80 °CAccessori:Viti a testa cilindrica con esagono incassato DIN 912/DIN EN ISO 4762. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

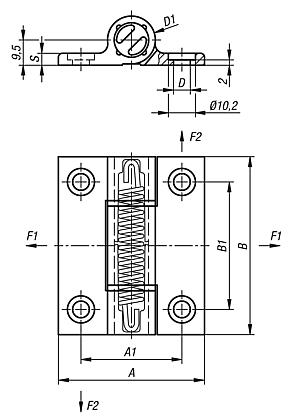

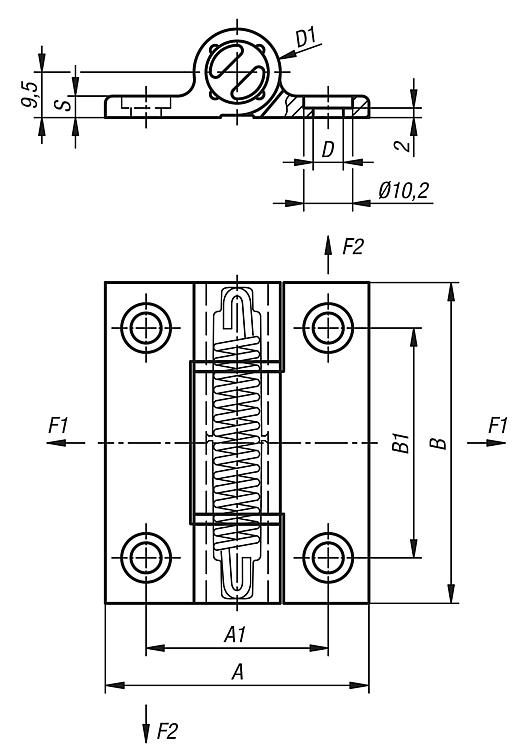

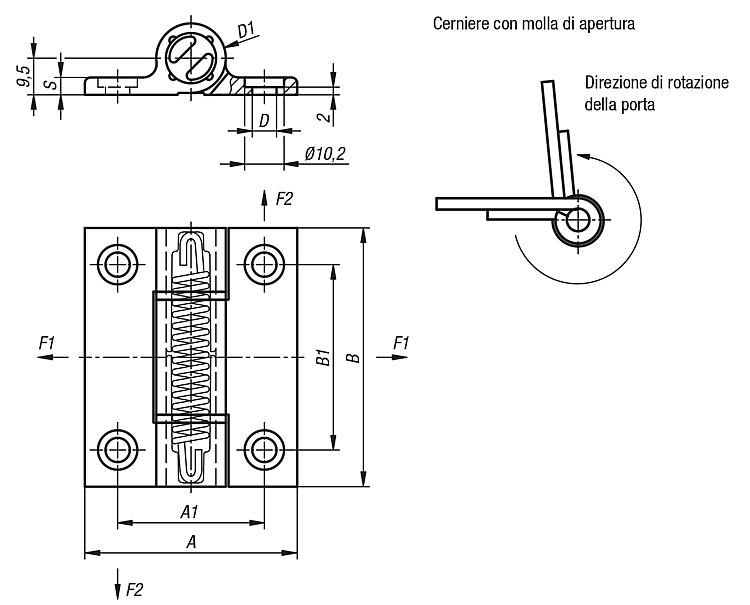

Disegni (sintesi completa) |
