Manípulos de quatro pontas semelhantes à norma DIN 6335

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de quatro pontas semelhantes à norma DIN 6335

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico PF 31, preto.
Bucha saliente em aço.
Bucha e pino roscado de aço, zincado.Versão:peça altamente polida.Indicação de desenho:

Forma E: bucha saliente de aço
Forma G: furo cego
Forma K: bucha roscada
Forma L: rosca macho

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0148 Manípulos de quatro pontas semelhantes à norma DIN 6335

225 kB

Desenhos (visão geral)

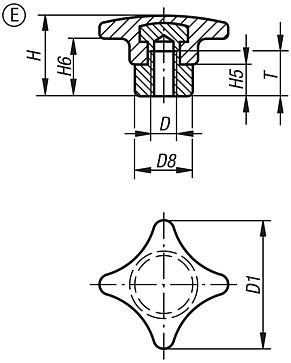

Manípulos de quatro pontas semelhantes à norma DIN 6335, forma E com bucha de aço saliente

mais informações

Desenhos

Manípulos de quatro pontas semelhantes à norma DIN 6335, forma E com bucha de aço saliente

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D8	H	H5	H6	T
K0148.306	E	M6	32	12	23	9	12	12
K0148.308	E	M8	40	14	26	10	13	15
K0148.310	E	M10	50	18	32	12	18	18
K0148.312	E	M12	63	20	40	14	23	22
K0148.316	E	M16	80	25	50	17	28	28

Manípulos de quatro pontas semelhantes à norma DIN 6335, forma G com furo cego

mais informações

Desenhos

Manípulos de quatro pontas semelhantes à norma DIN 6335, forma G com furo cego

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D8	H	H3	T
K0148.405	G	5	25	12	16	8	12
K0148.406	G	6	32	14	20	10	15
K0148.408	G	8	40	18	25	13	18
K0148.410	G	10	50	22	32	20	21
K0148.412	G	12	63	26	40	25	25

Manípulos de quatro pontas semelhantes à norma DIN 6335, forma K com bucha roscada

mais informações

Desenhos

Manípulos de quatro pontas semelhantes à norma DIN 6335, forma K com bucha roscada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D8	H	H3	T
K0148.205	K	M5	25	12	16	8	9,5
K0148.206	K	M6	32	14	20	10	12
K0148.208	K	M8	40	18	25	13	14
K0148.210	K	M10	50	22	32	20	18
K0148.212	K	M12	63	26	40	25	22
K0148.216	K	M16	80	35	50	30	30

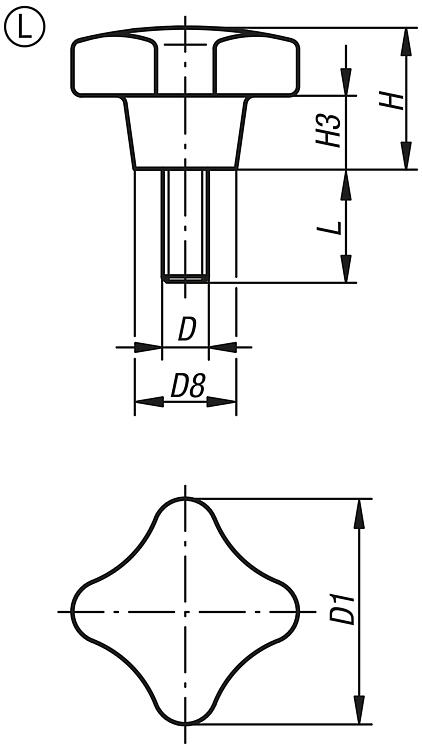

Manípulos de quatro pontas semelhantes à norma DIN 6335, forma L com rosca macho

mais informações

Desenhos

Manípulos de quatro pontas semelhantes à norma DIN 6335, forma L com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D8	H	H3	L
K0148.505X15	L	M5	25	12	16	8	15
K0148.505X20	L	M5	25	12	16	8	20
K0148.505X25	L	M5	25	12	16	8	25
K0148.505X30	L	M5	25	12	16	8	30
K0148.505X40	L	M5	25	12	16	8	40
K0148.505X50	L	M5	25	12	16	8	50
K0148.506X15	L	M6	32	14	20	10	15
K0148.506X20	L	M6	32	14	20	10	20
K0148.506X25	L	M6	32	14	20	10	25
K0148.506X30	L	M6	32	14	20	10	30
K0148.506X40	L	M6	32	14	20	10	40
K0148.506X50	L	M6	32	14	20	10	50
K0148.508X20	L	M8	40	18	25	13	20
K0148.508X25	L	M8	40	18	25	13	25
K0148.508X30	L	M8	40	18	25	13	30
K0148.508X35	L	M8	40	18	25	13	35
K0148.508X40	L	M8	40	18	25	13	40
K0148.508X45	L	M8	40	18	25	13	45
K0148.508X50	L	M8	40	18	25	13	50
K0148.510X20	L	M10	50	22	32	20	20
K0148.510X25	L	M10	50	22	32	20	25
K0148.510X30	L	M10	50	22	32	20	30
K0148.510X35	L	M10	50	22	32	20	35
K0148.510X40	L	M10	50	22	32	20	40
K0148.510X45	L	M10	50	22	32	20	45
K0148.510X50	L	M10	50	22	32	20	50
K0148.512X20	L	M12	63	26	40	25	20
K0148.512X30	L	M12	63	26	40	25	30
K0148.512X40	L	M12	63	26	40	25	40
K0148.512X50	L	M12	63	26	40	25	50
K0148.512X60	L	M12	63	26	40	25	60
