Botões bola lisos DIN 319 ampliada

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Botões bola lisos DIN 319 ampliada

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Duroplástico PF 31, preto.
Buchas em aço, zincado.Versão:peça altamente polida.Montagem:Montagem forma L: Os botões bola devem ser encaixados com leves batidas de martelo. Favor utilizar apenas martelos de borracha ou plástico com peso de até 200 g!

Na versão K0159.21604 a bucha é feita em latão.
Nas versões K0159.23008, K0159.23508 e K0159.24008 a bucha é de aço, com revestimento em cobre. Tolerância do eixo:Os botões bola com luvas de aperto podem ser encaixados sobre hastes convencionais com tolerância h9. As luvas de aperto incluídas no fornecimento garantem o encaixe fixo e seguro.

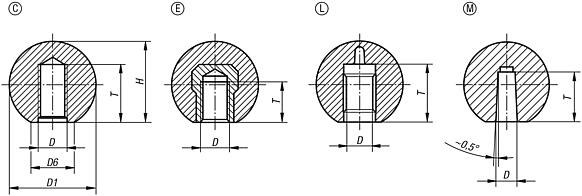

Indicação de desenho:

Forma C: rosca prensada
Forma E: bucha roscada
Forma L: luva de aperto
Forma M: furo cônico

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0159 Botões bola lisos DIN 319 ampliada

146 kB

Desenhos (visão geral)

Botões bola lisos, DIN 319 ampliada, forma C com rosca prensada

mais informações

Desenhos

Botões bola lisos, DIN 319 ampliada, forma C com rosca prensada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	D	D1	D6	H	T
K0159.11604	C	preto	M4	16	8	15	6
K0159.11605	C	preto	M5	16	8	15	7,5
K0159.11606	C	preto	M6	16	8	15	9
K0159.12005	C	preto	M5	20	12	18	7,5
K0159.12006	C	preto	M6	20	12	18	9
K0159.12506	C	preto	M6	25	15	23	9
K0159.12508	C	preto	M8	25	15	23	12
K0159.13008	C	preto	M8	30	16	28	12
K0159.13208	C	preto	M8	32	18	29	12
K0159.13210	C	preto	M10	32	18	29	15
K0159.13508	C	preto	M8	36	17	33	18
K0159.13510	C	preto	M10	36	17	33	15
K0159.14008	C	preto	M8	40	20	37,5	12
K0159.14010	C	preto	M10	40	20	37,5	15
K0159.14012	C	preto	M12	40	20	37,5	18
K0159.14510	C	preto	M10	45	20	43	15
K0159.14512	C	preto	M12	45	20	43	18
K0159.15010	C	preto	M10	50	22	48	15
K0159.15012	C	preto	M12	50	28	48	18
K0159.116041	C	vermelho	M4	16	8	15	6
K0159.116051	C	vermelho	M5	16	8	15	7,5
K0159.120051	C	vermelho	M5	20	12	18	7,5
K0159.120061	C	vermelho	M6	20	12	18	9
K0159.125061	C	vermelho	M6	25	15	23	9
K0159.125081	C	vermelho	M8	25	15	23	12
K0159.130081	C	vermelho	M8	30	16	28	12
K0159.132081	C	vermelho	M8	32	18	29	12
K0159.140081	C	vermelho	M8	40	20	37,5	12
K0159.135101	C	vermelho	M10	36	17	33	15
K0159.140101	C	vermelho	M10	40	20	37,5	15
K0159.150101	C	vermelho	M10	50	22	48	15
K0159.150121	C	vermelho	M12	50	28	48	18

Botões bola lisos, DIN 319 ampliada, forma E, com bucha roscada

mais informações

Desenhos

Botões bola lisos, DIN 319 ampliada, forma E, com bucha roscada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	D	D1	D6	H	T
K0159.21604	E	preto	M4	16	8	15	6
K0159.22005	E	preto	M5	20	12	18	7,5
K0159.22006	E	preto	M6	20	12	18	9
K0159.22506	E	preto	M6	25	15	23	9
K0159.22508	E	preto	M8	25	15	23	12
K0159.23008	E	preto	M8	30	16	28	12
K0159.23208	E	preto	M8	32	18	29	12
K0159.23210	E	preto	M10	32	18	29	15
K0159.23508	E	preto	M8	36	17	33	14
K0159.23510	E	preto	M10	36	17	33	14
K0159.24008	E	preto	M8	40	20	37,5	14
K0159.24010	E	preto	M10	40	20	37,5	15
K0159.24012	E	preto	M12	40	20	37,5	18
K0159.24510	E	preto	M10	45	20	43	22
K0159.24512	E	preto	M12	45	20	43	21
K0159.25010	E	preto	M10	50	22	48	15
K0159.25012	E	preto	M12	50	28	48	18
K0159.220051	E	vermelho	M5	20	12	18	7,5
K0159.225061	E	vermelho	M6	25	15	23	9
K0159.230081	E	vermelho	M8	30	16	28	12
K0159.235101	E	vermelho	M10	36	17	33	14
K0159.240101	E	vermelho	M10	40	20	37,5	15
K0159.240121	E	vermelho	M12	40	20	37,5	18
K0159.250121	E	vermelho	M12	50	28	48	18

Botões bola lisos, DIN 319 ampliada, forma L, com luva de aperto

mais informações

Desenhos

Botões bola lisos, DIN 319 ampliada, forma L, com luva de aperto

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	D	D1	D6	H	T
K0159.42005	L	preto	5	20	12	18	13
K0159.42506	L	preto	6	25	15	23	16
K0159.42508	L	preto	8	25	15	23	15
K0159.43208	L	preto	8	32	18	29	15
K0159.43210	L	preto	10	32	18	29	20
K0159.44010	L	preto	10	40	20	37,5	20
K0159.44012	L	preto	12	40	20	37,5	23
K0159.45012	L	preto	12	50	28	48	20

Botões bola lisos, DIN 319 ampliada, forma M, com furo cônico

mais informações

Desenhos

Botões bola lisos, DIN 319 ampliada, forma M, com furo cônico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	D	D1	D6	H	T
K0159.31604	M	preto	4	16	8	15	9
K0159.32005	M	preto	5	20	12	18	12
K0159.32506	M	preto	6	25	15	23	15
K0159.32508	M	preto	8	25	15	23	15
K0159.33208	M	preto	8	32	18	29	15
K0159.33210	M	preto	10	32	18	29	15
K0159.34010	M	preto	10	40	20	37,5	20
K0159.34012	M	preto	12	40	20	37,5	20
K0159.35012	M	preto	12	50	28	48	22
