K1138

Botões recartilhados para parafusos com sextavado externo

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Botões recartilhados para parafusos com sextavado externo

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico.Versão:preto ou laranja.Indicação:Parafusos adequados ISO 4014.

Δ Adicione neste campo a cor desejada do botão recartilhado.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1138 Botões recartilhados para parafusos com sextavado externo

182 kB

Desenhos (visão geral)

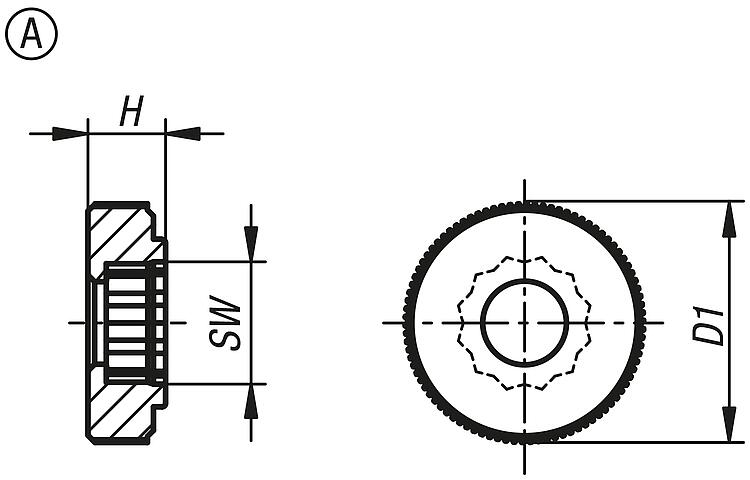

Botões recartilhados para parafusos com sextavado externo, forma A

mais informações

Desenhos

Botões recartilhados para parafusos com sextavado externo, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	para parafusos	D1	H	SW
K1138.00040	A	preto	M4	17	5,5	7
K1138.00050	A	preto	M5	20	6,5	8
K1138.00060	A	preto	M6	25	8	10
K1138.00080	A	preto	M8	36	10	13
K1138.00100	A	preto	M10	36	10	17
K1138.01040	A	laranja	M4	17	5,5	7
K1138.01050	A	laranja	M5	20	6,5	8
K1138.01060	A	laranja	M6	25	8	10
K1138.01080	A	laranja	M8	36	10	13
K1138.01100	A	laranja	M10	36	10	17

Botões recartilhados para parafusos com sextavado externo, forma B

mais informações

Desenhos

Botões recartilhados para parafusos com sextavado externo, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	para parafusos	D1	H	SW
K1138.10040	B	preto	M4	17	11,5	7
K1138.10050	B	preto	M5	20	15	8
K1138.10060	B	preto	M6	25	18	10
K1138.10080	B	preto	M8	36	23	13
K1138.10100	B	preto	M10	36	23	17
K1138.11040	B	laranja	M4	17	11,5	7
K1138.11050	B	laranja	M5	20	15	8
K1138.11060	B	laranja	M6	25	18	10
K1138.11080	B	laranja	M8	36	23	13
K1138.11100	B	laranja	M10	36	23	17
